La sélection de l'architecture correcte de l'unité de condensation a un impact direct sur la fiabilité opérationnelle et le respect des réglementations environnementales locales. Un équipement mal adapté entraîne souvent une défaillance mécanique prématurée, une consommation d’énergie excessive ou de graves violations des réglementations en matière de bruit. Les gestionnaires d'installations et les ingénieurs frigoristes sont constamment confrontés au défi d'équilibrer les contraintes spatiales, l'exposition environnementale, les limites acoustiques et l'accessibilité pour la maintenance lors de la spécification d'une unité de réfrigération pour chambre froide..
Deux catégories architecturales principales dominent le marché : les unités de condensation de type caisson et de type ouvert. Ce guide fournit un cadre objectif et axé sur l"ingénierie pour évaluer quelle conception correspond aux exigences spécifiques de l"installation et aux charges de refroidissement. En comprenant les différences structurelles et opérationnelles, vous pouvez concevoir un système de réfrigération qui optimise la disponibilité et répond aux demandes spécifiques du site.
Une unité de condensation de type boîte est un système compact entièrement fermé. Il abrite le compresseur, le serpentin du condenseur, les ventilateurs du condenseur et le panneau électrique dans un boîtier robuste en acier galvanisé ou thermolaqué. Cette conception structurelle donne la priorité à la protection et à l’efficacité spatiale. Le design esthétique et protecteur offre un extérieur moderne et épuré. Cela rend l'équipement parfaitement adapté aux zones commerciales où les unités restent visibles du public ou des clients. Les inclusions standard comprennent généralement des panneaux de commande câblés en usine, une doublure acoustique intégrée, des systèmes de commande réglables et des interrupteurs de sécurité intégrés. Ces composants sont conçus pour un déploiement rapide et plug-and-play.
Lors du déploiement de ces unités sur le terrain, les techniciens remarquent l"avantage immédiat des composants préemballés. L"assemblage en usine réduit le nombre de joints de brasage requis sur site. Cela minimise le risque de fuites de réfrigérant. La disposition interne achemine efficacement les canalisations en cuivre pour éviter la fatigue due aux vibrations. Les ingénieurs spécifient souvent ces unités pour les installations sur les toits où la résistance aux intempéries n"est pas négociable. Le boîtier en acier thermolaqué résiste aux brouillards salins dans les environnements côtiers et empêche l"accumulation de rouille au fil des années de fonctionnement.
Une unité de condensation de type ouvert utilise un châssis exposé. Les composants tels que le compresseur, le réservoir de liquide, le séparateur d'huile et l'accumulateur sont montés directement sur une plaque de base en acier de construction ouverte. Il lui manque une coque extérieure de protection. Ces unités sont standard dans les salles mécaniques intérieures ou dans les installations de réfrigération industrielle à grande échelle. Dans ces environnements, l'infrastructure du bâtiment gère entièrement l'étanchéité et la protection de l'environnement, permettant à l'équipement de fonctionner sans enceintes externes.
La nature exposée de la conception ouverte offre un accès inégalé au personnel de maintenance. Vous pouvez inspecter visuellement chaque soudure, vanne et connexion électrique sans retirer un seul panneau. Cette architecture prend en charge les applications lourdes où des compresseurs semi-hermétiques massifs sont nécessaires pour gérer des charges de refroidissement élevées. La plaque de base en acier de construction absorbe le couple et les vibrations importants générés par ces gros compresseurs. Les installateurs montent généralement ces unités sur des supports d"isolation contre les vibrations boulonnés directement sur un support d"entretien en béton.
Une unité de condensation de type boîte est dotée d'indices IP spécifiques pour la résistance à la poussière et à l'eau. Le boîtier rigide protège les composants internes sensibles, notamment les variateurs de fréquence et les contacteurs, de la dégradation causée par les UV, les fortes pluies et les débris soufflés par le vent. Cette protection est essentielle pour maintenir l’intégrité électrique à l’extérieur. Les panneaux à persiennes dirigent le flux d’air tout en empêchant la pénétration de l’eau lors de fortes tempêtes. Les boîtiers électriques internes comportent des joints en caoutchouc pour isoler l’humidité.
À l’inverse, les unités de type ouvert restent très vulnérables aux facteurs environnementaux si elles sont installées à l’extérieur sans auvent sur mesure ni niche de protection. L"exposition directe entraîne rapidement une corrosion accélérée des bobines du condenseur et une grave dégradation électrique aux points de contact exposés. L"accumulation de poussière sur les ailettes du condenseur réduit l"efficacité du transfert de chaleur. Si vous devez installer une unité ouverte à l"extérieur, vous devez construire un abri dédié. Cela ajoute des exigences en matière de main-d"œuvre et de matériaux au projet.
La sortie en décibels diffère considérablement entre les structures fermées et exposées. Les types de caissons utilisent une mousse isolante épaisse et insonorisante, des compartiments de compresseur isolés, des supports amortisseurs de vibrations et des ventilateurs à pales faucille à basse vitesse. Ces fonctionnalités fonctionnent ensemble pour respecter les ordonnances municipales strictes sur le bruit dans les zones peuplées. Le compartiment du compresseur est souvent complètement isolé de la section du ventilateur du condenseur. Cela empêche le bruit du compresseur de s"échapper par la grille du ventilateur.
Les types ouverts produisent une sortie acoustique brute et non filtrée. Le compresseur exposé et les ventilateurs à grande vitesse génèrent un bruit important. Si le bruit devient une contrainte active, ces unités nécessitent des stratégies d"atténuation acoustique externes, telles que des persiennes acoustiques ou des locaux techniques insonorisés dédiés. En milieu industriel, ce niveau sonore est généralement acceptable. Cependant, placer une unité ouverte près d’une fenêtre de bureau ou d’une limite de propriété résidentielle entraînera des plaintes immédiates en matière de bruit.

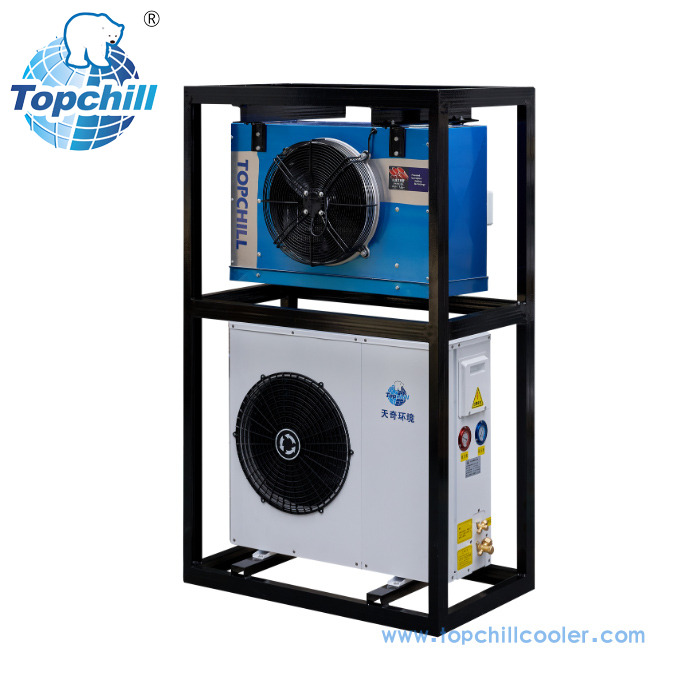

Les dimensions physiques dictent la flexibilité de l"installation. Les types de boîtes sont spécialement conçus pour une installation haute densité. Ils utilisent fréquemment des supports de montage mural ou des configurations empilables pour maximiser l"espace vertical dans les environnements urbains exigus. L"encombrement compact vous permet d"installer plusieurs unités côte à côte sur un rebord de toit étroit. La conception du flux d"air directionnel signifie que vous n"avez besoin que d"un espace libre du côté de l"admission et de l"échappement.
Les types ouverts exigent des empreintes au sol plus grandes et des exigences de dégagement strictes. Les techniciens doivent garantir un espace environnant adéquat pour garantir une bonne circulation de l"air et éviter les cycles courts du condenseur. L"absence d"enceinte directionnelle signifie que l"air ambiant doit circuler librement autour de l"ensemble du châssis. Vous devez laisser au moins trois pieds d"espace libre de tous les côtés pour l"accès à la maintenance et la circulation de l"air. Cela les rend inadaptés aux ruelles étroites ou aux petits placards mécaniques.
| Caractéristique | Unité de condensation de type boîte | Unité de condensation de type ouvert |
|---|---|---|
| Protection contre les intempéries | Boîtier entièrement fermé et classé IP | Aucun (nécessite une installation intérieure ou un abri sur mesure) |
| Sortie acoustique | Faible (compartiments isolés, ventilateurs à faible vitesse) | Élevé (compresseur et ventilateurs exposés) |
| Empreinte | Compact, empilable, montable au mur | Grand, nécessite un dégagement important |
| Accès à la maintenance | Nécessite le retrait du panneau | Accès dégagé à 360 degrés |
Les boîtiers dictent strictement les chemins de circulation d’air internes. Les ventilateurs aspirent l"air à travers des persiennes spécifiques et le poussent à travers le serpentin du condenseur. Cependant, il existe un risque d"accumulation de chaleur interne si ces persiennes sont obstruées par des débris ou de la neige. Vous devez maintenir des chemins d"admission dégagés pour garantir des températures de condensation optimales. Les unités de type ouvert aspirent l"air ambiant sans restriction, offrant une excellente efficacité d"échange thermique tant que la salle mécanique reste correctement ventilée. Ils comptent sur les ventilateurs d"extraction de la pièce pour éliminer la chaleur rejetée.
Les deux architectures fonctionnent bien dans les applications à moyenne température, généralement comprises entre -5°C et +5°C. Lors de la spécification d'une unité de condensation à température moyenne pour les chambres froides ou les salles de préparation, les limites spatiales physiques limitent souvent les types de caissons à des configurations hermétiques à mouvement alternatif ou à défilement. Les types ouverts gèrent facilement ces températures et peuvent utiliser des compresseurs beaucoup plus gros pour les centres de distribution massifs. Le choix dépend de la charge thermique totale de l'installation.
Les limites de capacité de refroidissement dictent le choix du compresseur. Les compresseurs hermétiques plus petits s’intègrent parfaitement dans les unités caissons, ce qui les rend idéaux pour les charges commerciales de vente au détail. Les chambres froides exigeantes et plus grandes nécessitent des compresseurs semi-hermétiques robustes. La facilité d’entretien sur le terrain est un différenciateur majeur. Les compresseurs semi-hermétiques, standard sur les unités ouvertes, permettent aux techniciens de reconstruire les vannes et de remplacer les pièces internes sur site. Les compresseurs entièrement hermétiques, courants dans les unités compactes, ne sont pas réparables et nécessitent un remplacement complet en cas de panne.
Le principal inconvénient des unités box est l’accès restreint. Les techniciens doivent retirer plusieurs panneaux extérieurs pour accéder au compresseur, aux voyants, aux détendeurs ou aux filtres déshydrateurs. Cette barrière physique peut compliquer les diagnostics et prolonger les temps de service standard en cas de panne d"urgence. Il faut emporter une perceuse et des embouts spécifiques juste pour ouvrir l"appareil. Une fois à l’intérieur, la disposition compacte rend difficile la manipulation des clés et des chalumeaux de brasage.
Les types ouverts offrent une accessibilité immédiate à 360 degrés. Cette disposition dégagée facilite la détection rapide des fuites, les contrôles faciles du niveau d"huile et le remplacement rapide des vannes du compresseur. Les équipes de maintenance peuvent inspecter visuellement l’ensemble du système sans retirer une seule vis. Vous pouvez facilement fixer des jauges de collecteur, vérifier le voyant d"huile et tester les contacteurs électriques. Cette accessibilité réduit considérablement le temps nécessaire à la maintenance préventive de routine.
Les types de boîtes réduisent les heures de travail sur site. Ils arrivent généralement pré-câblés, pré-câblés et testés sous pression. Cette nature plug-and-play minimise le travail d"électricité et de brasage sur site. De plus, ils comportent souvent des contrôleurs électroniques intégrés et préprogrammés qui simplifient la mise en service. Il vous suffit de connecter le jeu de lignes, de câbler l"alimentation principale et de programmer le point de consigne. L"usine s"occupe du câblage interne complexe.
Les types ouverts nécessitent un câblage sur site personnalisé et une intégration de contrôle externe. Les installateurs doivent monter des panneaux de commande séparés, faire passer des conduits et configurer manuellement les interrupteurs de sécurité. Cela augmente le temps d"installation mais offre une possibilité de réglage ultime pour les cycles de réfrigération complexes et personnalisés. Vous avez un contrôle total sur la logique de contrôle, les cycles de dégivrage et l’étagement des ventilateurs. Cette flexibilité est nécessaire pour les applications industrielles avec des profils de charge variables.
Aucune des deux unités n’est objectivement supérieure ; le bon choix dépend entièrement du lieu d"installation, des ordonnances locales sur le bruit et de l"ampleur de la charge de refroidissement. Si l"équipement est utilisé à l"extérieur dans une zone peuplée ou nécessite une protection instantanée contre les intempéries, utilisez par défaut une unité de condensation de type boîte. S"il pénètre dans une salle mécanique dédiée à une application industrielle à fort tonnage, optez par défaut pour un type ouvert.
R : Le principal avantage réside dans sa protection contre les intempéries intégrée, son encombrement esthétique compact et son atténuation acoustique intégrée. Cela le rend parfaitement adapté aux installations extérieures dans des environnements urbains ou sensibles au bruit sans nécessiter de structures de protection supplémentaires.
R : Oui, mais cela nécessite des modifications importantes. Vous devez ajouter des boîtiers contre les intempéries, des auvents ou des niches de protection pour protéger les composants électriques et mécaniques exposés de la pluie, des rayons UV et de l"usure environnementale.
R : Les unités de type boîte sont nettement plus silencieuses. Ils sont dotés d"une isolation acoustique épaisse, de compartiments de compresseur isolés et de vitesses de pales de ventilateur inférieures conçues spécifiquement pour atténuer le bruit de fonctionnement et respecter les ordonnances municipales en matière de bruit.
R : Absolument. Ils conviennent parfaitement aux chambres froides et aux salles de préparation fonctionnant entre -5°C et +5°C. Ils utilisent généralement des compresseurs scroll ou hermétiques parfaitement adaptés à ces charges commerciales à moyenne température.
R : Les types de boîtes privilégient les compresseurs hermétiques ou scroll en raison de contraintes d"espace interne strictes. Les types ouverts s"adaptent facilement aux compresseurs semi-hermétiques massifs et reconstructibles nécessaires aux tâches industrielles lourdes et au refroidissement de grande capacité.
R : La maintenance des types de boîtes nécessite que les techniciens retirent plusieurs panneaux extérieurs pour atteindre les composants internes. Les types ouverts offrent un accès immédiat à 360 degrés à toutes les pièces, permettant des inspections visuelles et des remplacements de composants rapides.
