Une mauvaise répartition du flux d’air dans les chambres froides crée des points chauds et accélère l’accumulation de givre. Cela oblige les équipements à fonctionner plus longtemps et menace directement l’intégrité du produit. Les gestionnaires d’installations se concentrent souvent entièrement sur la capacité de refroidissement brute. Ils sous-évaluent la manière dont l’air se déplace réellement dans l’espace. Un modèle de flux d"air mal spécifié entraîne des cycles courts et des zones mortes. Cela compromet le coefficient de performance (COP) et provoque une stabilité de charge irrégulière.
La sélection de la bonne configuration nécessite d"adapter la géométrie de la pièce et la disposition des rayonnages à des conceptions d"équipement spécifiques. Vous devez aligner les charges thermiques avec le matériel mécanique approprié. Ce guide explique comment évaluer avec précision les modèles de flux d’air. Vous apprendrez à dimensionner l"équipement pour des rotations d"air optimales. Nous vous montrerons comment sélectionner une unité qui garantit une stabilité de charge à long terme et un fonctionnement efficace.
Les tours d"air dictent la stabilité : un stockage frigorifique efficace nécessite des tours d"air de base (généralement plus de 20 par heure) répartis uniformément sur l"ensemble de la charge de produit, et pas seulement une vitesse élevée au point de décharge.
Sélection des moteurs de géométrie : le flux d"air longitudinal fonctionne mieux pour les pièces profondes, tandis que les modèles à double décharge montés au centre résolvent le refroidissement inégal dans les espaces larges et à faible dégagement.
La distance de projection n"est pas négociable : les pièces de plus de 30 pieds nécessitent généralement des configurations multi-ventilateurs capables de maintenir des seuils spécifiques de CFM et de pression statique pour éviter les zones mortes.
Les obstructions altèrent les performances : l"orientation des rayonnages et la densité d"empilement des produits modifieront fondamentalement le modèle de flux d"air efficace d"un évaporateur, nécessitant une atténuation proactive pendant la phase de conception.
La conception du serpentin façonne le flux d"air : La conception physique du serpentin, y compris l"espacement des ailettes, dicte directement la façon dont la chambre froide respire, gèle et se stabilise sous de lourdes charges de produits.
Établir les exigences de base avant de sélectionner l’équipement. L’uniformité de la température sur l’ensemble de l’empreinte de stockage détermine le succès du système. Vous avez besoin de deltas de température acceptables entre l’air soufflé et l’air repris. Le contrôle de l’humidité évite la dégradation du produit et le gel excessif. La stabilité globale de la charge garantit que vos compresseurs ne travaillent pas trop. Une installation réussie maintient des tolérances de température strictes quelles que soient les conditions ambiantes extérieures. Vous devez mesurer ces mesures dans les coins les plus éloignés de la pièce. Ne vous fiez pas uniquement aux lectures à proximité des ventilateurs de décharge. Les techniciens sur le terrain constatent souvent un écart de 5 degrés à seulement vingt pieds dans une allée lorsque le flux d"air ne parvient pas à pénétrer dans les racks.
Un entreposage frigorifique efficace repose sur des rotations d’air constantes par heure. Les normes industrielles exigent généralement 20 à 30 tours d’air par heure pour un stockage standard. Vous calculez cela en divisant le volume total de la pièce par la puissance en pieds cubes par minute (CFM) de vos ventilateurs, puis en multipliant par 60. Le volume seul ne suffit pas. Vous devez associer CFM à une vitesse adéquate. La vitesse élevée pénètre efficacement les charges de produits denses. Une vitesse excessive provoque des brûlures de congélation sur des produits sensibles comme les légumes-feuilles ou la viande fraîche. Vous devez équilibrer le volume du flux d’air avec la résistance physique créée par vos palettes. Une distribution appropriée garantit que chaque palette reçoit un refroidissement adéquat sans zones mortes.
Application de stockage | Nombre de tours d"air recommandés (par heure) | Profil de vitesse | Objectif de débit d"air principal |
|---|---|---|---|
Produits surgelés emballés | 20 - 25 | Haut | Pénétration profonde à travers des palettes denses. |
Produits frais/fleurs | 30 - 40 | Faible à moyen | Maintien d"une humidité élevée, empêche le décapage de l"humidité. |
Transformation/préparation de la viande | 15 - 20 | Faible (sans courant d"air) | Confort du personnel, températures ambiantes stables. |
Congélation rapide | 60 - 100+ | Extrême | Élimination rapide de la chaleur, brise les limites thermiques. |
Un débit massique efficace a un impact direct sur les performances du système. Les températures de l’air de retour déterminent la puissance de travail de votre compresseur. Un bien placé évaporateur capte efficacement l’air chaud de retour. Cela optimise l’échange d’enthalpie à travers le serpentin de refroidissement. Un meilleur échange thermique améliore le coefficient de performance (COP) du compresseur. Un COP plus élevé signifie une consommation d’énergie inférieure pour la même puissance de refroidissement. Un mauvais flux d’air oblige le système à exécuter des cycles plus longs. Cela consomme plus de puissance et augmente l’usure mécanique de l’ensemble du circuit frigorifique. Lorsque l'air de retour contourne le produit et retourne aux ventilateurs, le compresseur fonctionne en continu tandis que la pièce reste chaude.
De mauvais modèles de flux d’air de retour créent des pics d’humidité localisés. L"humidité s"accumule dans les zones stagnantes et finit par migrer vers le serpentin. Un espacement inapproprié des ailettes de la bobine aggrave ce problème. Les ailettes serrées retiennent rapidement l"humidité. Cela conduit à un givrage rapide du serpentin et à un débit d’air restreint. Un gel important oblige le système à effectuer des cycles de dégivrage fréquents. Le dégivrage draine de l’énergie et introduit de la chaleur indésirable dans la pièce. Vous devez sélectionner l’espacement des ailettes qui correspond à votre charge d’humidité. Un bon flux d’air élimine l’humidité uniformément. Cela empêche la formation rapide de glace et maintient une efficacité de refroidissement constante.
Mesurez les niveaux d’humidité à la prise d’air de retour pendant les périodes de charge de pointe pour établir une référence.
Inspectez la face du serpentin pour déceler des configurations de givre inégales, qui indiquent un flux d"air bloqué d"un côté de l"appareil.
Ajustez les thermostats de fin de dégivrage pour terminer les cycles en fonction de la température réelle du serpentin plutôt que de limites de temps arbitraires.
Éliminez toute obstruction physique à moins d’un mètre de la décharge du ventilateur pour éviter le rebond de l’air.
Ce modèle positionne l"unité à une extrémité de la pièce. Les ventilateurs soufflent de l’air froid directement sur toute la longueur de l’espace. Cela fonctionne mieux pour les pièces profondes et étroites avec des rayonnages parallèles. L’air circule dans les allées et revient le long du plafond ou du sol. Vous devez évaluer soigneusement la distance de projection requise. Cette configuration nécessite des ventilateurs à grande portée pour atteindre le mur opposé. Si la pièce dépasse la distance de projection maximale de l"appareil, des gradients de température importants se forment. L"extrémité la plus éloignée reste chaude tandis que l"extrémité proche gèle. Les ingénieurs spécifient souvent des ventilateurs d"appoint secondaires pour les pièces de plus de 50 pieds de longueur afin de maintenir la vitesse.
Les unités à double décharge extraient l’air chaud du centre de la pièce. Ils rejettent de l’air froid simultanément dans deux directions opposées. Ce motif s’adapte parfaitement aux grandes pièces et aux zones de préparation. Il fonctionne exceptionnellement bien dans les espaces avec des plafonds bas. La double décharge minimise les courants d"air violents sur le personnel travaillant en dessous. Il réduit de moitié la distance de projection requise par rapport aux configurations longitudinales. Cela permet une distribution d’air très stable sur de larges empreintes. Il évite les cycles courts en gardant physiquement séparés les flux d’air soufflé et repris. Les salles de transformation de viande et les refroidisseurs de fleurs s"appuient largement sur cette configuration pour protéger les travailleurs et les produits délicats.
Les modèles sous-jetés dirigent l’air vers le bas ou le long des murs d’enceinte. Cela crée une boucle de convection circulaire autour du produit. Il gère efficacement le stockage en vrac à haute densité. Ce modèle fonctionne lorsque le flux d’air au niveau supérieur est bloqué par des palettes hautes. Cela nécessite le strict respect des règles de dégagement au sol. Vous devez maintenir un espacement adéquat des palettes pour que l’air circule. Si les palettes reposent directement sur le sol, la boucle de convection se brise. Cela conduit à des zones mortes immédiates et à des produits en vrac gâtés. Les gestionnaires des installations doivent peindre des lignes de dégagement sur le sol pour empêcher les opérateurs de chariots élévateurs de pousser les palettes contre les murs.
Modèle de flux d"air | Mécanisme | Meilleur cas d"utilisation | Risque principal |
|---|---|---|---|
Longitudinal | Souffle l’air de bout en bout sur toute la longueur de la pièce. | Des pièces profondes et étroites ; rayonnage parallèle. | Gradients de température si la distance de projection est insuffisante. |
Double décharge | Tire du centre, souffle dans deux directions opposées. | Grandes pièces, plafonds bas, zones de préparation. | Nécessite un espace libre au plafond ; vulnérables aux palettes empilées en hauteur. |
Sous-jet | Dirige l’air vers le bas pour créer une boucle périmétrique. | Stockage en vrac haute densité. | Échoue complètement sans dégagements stricts au sol et aux murs. |

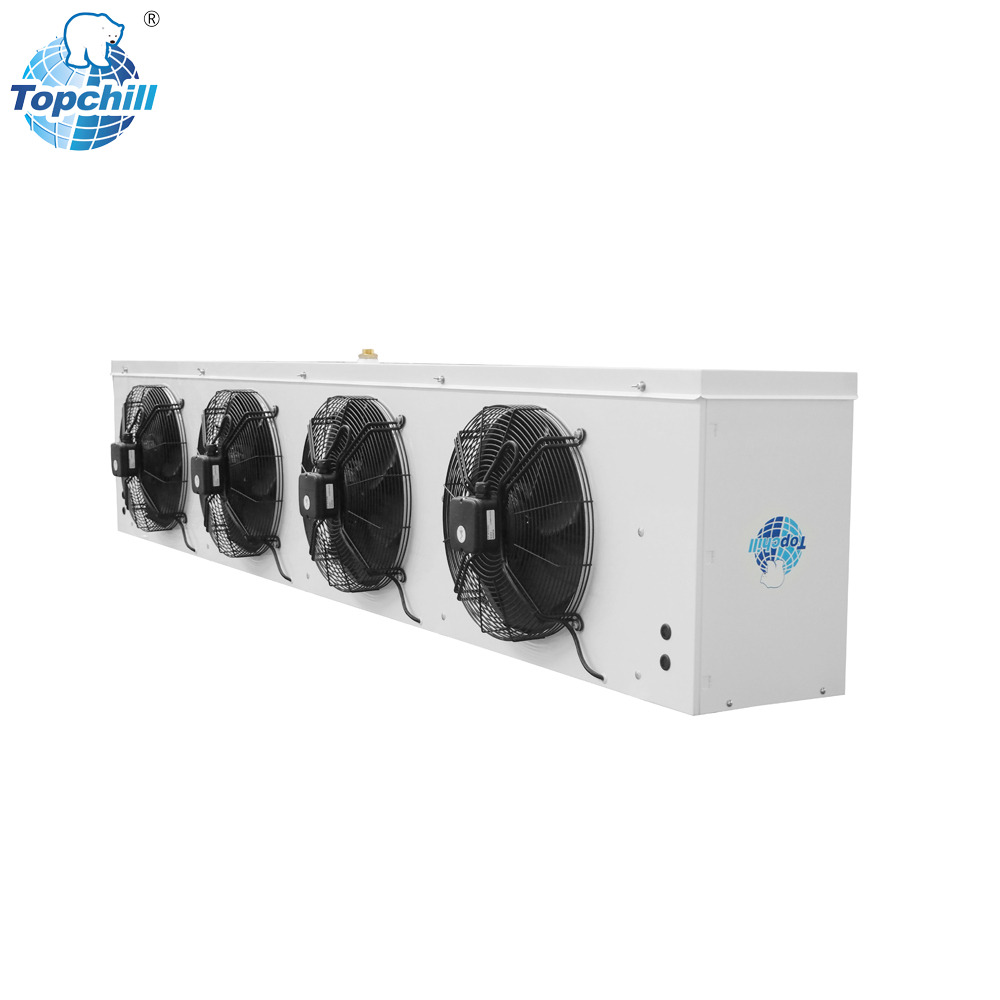

Le refroidisseur d'unité monté au plafond reste la norme de l'industrie pour les walk-ins commerciaux. Il gère efficacement le stockage à moyenne échelle. Vous devez évaluer soigneusement les configurations des ventilateurs. Choisissez entre les conceptions à passage ou à soufflage en fonction de votre disposition. Les ventilateurs de tirage aspirent l'air à travers le serpentin, offrant une meilleure distribution. Les ventilateurs soufflants poussent l'air, ce qui augmente la vitesse mais réduit la propagation. Évaluer la facilité d’accès pour la maintenance. Assurez-vous que l’unité s’aligne parfaitement avec vos schémas de flux d’air longitudinaux prévus. Une hauteur de montage appropriée empêche le soufflage directement dans les faces des palettes. Les installateurs doivent laisser au moins 18 pouces d'espace libre derrière l'unité pour un accès sans restriction à l'air de retour.
Des contraintes spatiales strictes nécessitent des solutions matérielles spécifiques. Un refroidisseur d'air compact pour chambre froide offre une conception discrète. Ces unités s'intègrent dans des walk-ins modulaires avec des plafonds bas. Vous devez peser les compromis entre l’empreinte physique et la production de CFM. Les petits ventilateurs déplacent moins d’air. Vous devez placer ces unités avec soin pour éviter les cycles courts. Ne les montez pas trop près des murs adjacents. Assurez-vous que les produits empilés en hauteur ne bloquent pas le chemin de décharge. Les unités compactes nécessitent des voies claires et dégagées pour fonctionner correctement. Ils conviennent bien aux restaurants sans rendez-vous où l'espace est précieux, mais ils échouent dans les entrepôts industriels à haute densité.
Vous devez différencier les systèmes en fonction de la sensibilité de votre produit stocké. Les produits emballés tolèrent un flux d’air agressif. Les produits frais et les fleurs nécessitent une manipulation douce. Les systèmes à grande vitesse garantissent une pénétration profonde dans les rayonnages denses. Ils poussent l’air froid à travers un espacement serré des palettes. Les systèmes à faible vitesse empêchent l’humidité des produits non emballés. Ils maintiennent des niveaux d"humidité élevés sans dessécher le produit. Sélectionnez le profil de vélocité qui correspond à votre inventaire. Une vitesse inadaptée au type de produit garantit une perte de stock et un échec opérationnel.
La capacité de refroidissement de base ne garantit pas une bonne circulation de l’air. Vous devez évaluer ensemble le CFM, la pression statique et la distance de projection. Les pièces longues exigent un mouvement d’air agressif. Pour des distances supérieures à 30 pieds, spécifiez des configurations à double ou triple ventilateur. Ces unités doivent fournir au moins 1 200 CFM à 0,5 pouce de pression statique. Une pression statique élevée pousse l’air au-delà des obstructions physiques. Il garantit que l"air froid atteint le mur du fond. Si vous ignorez la pression statique, l’air tombe simplement sur le sol à mi-chemin de la pièce.
Mesurez la longueur totale de la pièce depuis la sortie du ventilateur jusqu"au mur opposé.
Consultez les tableaux de distance de projection du fabricant pour votre pression statique de fonctionnement spécifique.
Vérifiez que la vitesse terminale au mur du fond reste supérieure à 50 pieds par minute pour assurer une bonne circulation de retour.
Installez des redresseurs d"air sur les protections du ventilateur si le flux d"air se disperse trop rapidement.
Le matériel moderne offre des économies opérationnelles significatives. Vous devriez rechercher un refroidisseur d’air économe en énergie pour réduire les frais généraux à long terme. Évaluer les unités équipées de moteurs à commutation électronique (EC). Les moteurs EC consomment une fraction de la puissance utilisée par les moteurs traditionnels à pôles ombragés. Les commandes de ventilateur à vitesse variable permettent au système de ralentir pendant les périodes de faible charge. Les algorithmes de dégivrage intelligents représentent une autre amélioration majeure. Ils réagissent à l'épaisseur réelle du givre sur la bobine. Cela évite les cycles de chauffage inutiles entraînés par des minuteries mécaniques obsolètes.
La différence de température entre le serpentin et l’air ambiant détermine les niveaux d’humidité. Vous devez évaluer ce delta de température (TD) en fonction du type de produit. Un delta standard de 10 à 12 °C fonctionne bien pour les produits généralement emballés. Il élimine suffisamment d"humidité pour garder la pièce sèche. Les produits frais nécessitent un TD beaucoup plus serré pour maintenir une humidité élevée. Les applications extrêmes nécessitent des calculs différents. Opérer dans un environnement de congélation à -40°C change tout. L"humidité gèle instantanément au contact du serpentin. Vous devez concevoir pour une atténuation rapide du gel et une récupération agressive du flux d’air.
Catégorie de produit | Température ambiante cible | Delta de température recommandé (TD) | Objectif d"humidité |
|---|---|---|---|
Viandes emballées / Produits laitiers | 2°C à 4°C | 10°C - 12°C | Modéré (75 % - 85 %) |
Légumes-feuilles/légumes | 0°C à 2°C | 6°C - 8°C | Élevé (90 % - 95 %) |
Stockage surgelé | -20°C à -25°C | 10°C - 15°C | Faible (l’élimination de l’humidité est la priorité) |
L’espacement des ailettes du serpentin détermine la durée pendant laquelle votre système fonctionne entre les dégivrages. Vous mesurez cela en ailerons par pouce (FPI). Sélectionnez votre FPI en fonction de la température cible et de la charge d"humidité attendue. Une bobine de 4 FPI fonctionne mieux pour les congélateurs et les refroidisseurs à haute humidité. L"espacement plus large empêche un pontage rapide des glaces. Il permet à l"air de circuler même lorsque le givre s"accumule. Une bobine de 6 FPI convient au stockage sec à température moyenne. Des ailettes plus serrées offrent plus de surface d"échange thermique. Ils s"étouffent rapidement s"ils sont exposés à des charges d"humidité élevées. Les installations de transformation de la viande chutent souvent à 3 FPI pour gérer les charges massives de vapeur générées lors des quarts de travail de lavage.
Les obstructions physiques détruisent les modèles de flux d’air prévus. Le rayonnage perpendiculaire agit comme un déflecteur massif. Les palettes trop empilées bloquent complètement le flux d’air. Lorsque l"air frappe une paroi solide de produit, il se dévie vers le bas et crée de graves zones mortes derrière le rack. Vous devez atténuer cela pendant la phase de mise en page. Alignez votre flux d’air longitudinal parallèlement aux allées de rayonnage. L’air doit circuler dans les voies ouvertes. Appliquez des hauteurs de charge maximales strictes. Maintenez un dégagement minimum de 18 pouces entre le haut des palettes et le plafond. Les opérateurs de chariots élévateurs ont besoin de repères visuels clairs pour les empêcher d"empiler des produits dans le flux d"air.
Un cycle court se produit lorsque l’air soufflé rebondit sur les obstructions à proximité. L'air froid retourne immédiatement vers le serpentin d'admission. Cela incite le thermostat à arrêter le système prématurément. La zone proche de l'appareil gèle, tandis que les coins de la pièce restent chauds. Pour atténuer cela, utilisez un évaporateur frigorifique équipé de persiennes réglables. Dirigez le flux d’air loin des obstacles immédiats. Veiller à des distances de dégagement minimales par rapport aux murs adjacents. N'installez jamais une unité dans un coin étroit où l'air ne peut pas se dilater.
Les portes à fort trafic introduisent des charges thermiques massives. De l"air chaud et humide pénètre dans la pièce à chaque fois que la porte s"ouvre. Cela perturbe immédiatement la boucle de flux d’air interne. L"humidité se déplace directement vers la surface la plus froide et gèle le serpentin. Vous devez atténuer les infiltrations de manière agressive. Placez l"unité loin de l"alignement direct avec les portes principales. Ne laissez pas les ventilateurs aspirer l’air extérieur directement dans la prise d’air. Intégrez des rideaux d’air industriels sur toutes les entrées à fort trafic. Les rideaux à lanières constituent également une barrière physique contre la migration de l’humidité.
Installez des rideaux d"air à haute vitesse sur le côté chaud de la porte.
Montez l"unité de refroidissement à au moins quinze pieds des portes de chargement principales.
Éloignez la décharge du ventilateur de l’ouverture de la porte pour éviter de créer un effet de vide.
Utilisez des portes à enroulement rapide pour minimiser le temps d"ouverture total pendant le trafic des chariots élévateurs.
Effectuez un calcul complet de la charge thermique pour déterminer les exigences exactes en CFM et en pression statique avant d’acheter de l’équipement.
Tracez toutes les positions des palettes et les orientations des rayonnages sur le plan d"étage pour garantir un alignement parallèle du flux d"air avec la décharge du ventilateur.
Spécifiez des moteurs EC à vitesse variable et des contrôleurs de dégivrage intelligents dans le calendrier de votre équipement pour réduire la consommation d"énergie hors pointe.
Consultez un ingénieur en réfrigération pour vérifier les capacités de distance de projection si votre salle de stockage dépasse 30 pieds de longueur.
Établissez et appliquez des limites strictes de hauteur d’empilage avec votre équipe d’entrepôt pour maintenir un chemin de retour d’air dégagé au niveau du plafond.
R : La norme industrielle exige 20 à 30 tours d’air par heure. Vous calculez cela en divisant le volume total de la pièce par la puissance CFM du ventilateur. Les charges de produits à haute densité nécessitent des tours d’air plus élevés pour assurer la pénétration. Le stockage à faible densité fonctionne efficacement plus près de la ligne de base de 20 tours.
R : Un mauvais placement fait que l"air soufflé rebondit sur les murs et retourne immédiatement au serpentin. Ce cycle court crée une accumulation d’humidité localisée. L"humidité gèle rapidement, provoquant un givrage important du serpentin. Cela nécessite des cycles de dégivrage fréquents, qui introduisent de la chaleur et provoquent des fluctuations erratiques de température.
R : Oui, mais vous devez sélectionner le bon profil. Les unités standard soufflent directement sur les produits haut de gamme, provoquant des brûlures de congélation. Dans les espaces à faible dégagement, utilisez des unités à double décharge à profil bas ou montées au centre. Ces conceptions aspirent l’air du milieu et soufflent vers l’extérieur, empêchant ainsi les courants d’air directs vers le bas.
R : Les unités commerciales standard couvrent généralement jusqu’à 30 pieds efficacement. Au-delà de cette distance, la vitesse de l’air diminue, créant des zones mortes chaudes au fond de la pièce. Pour les pièces plus longues, vous devez spécifier des unités spécialisées à grande portée dotées de ventilateurs doubles ou triples et d"une pression statique plus élevée.
R : Les environnements de gel profond provoquent le gel instantané de l’humidité ambiante au contact du serpentin. Cela nécessite un espacement des ailerons beaucoup plus large, généralement de 4 FPI ou moins, pour empêcher un pontage rapide des glaces. Vous avez également besoin de mécanismes de dégivrage très robustes pour éliminer la glace et rétablir rapidement une bonne circulation de l’air.
R : L’orientation des rayonnages dicte la façon dont l’air se déplace dans l’espace. Si les allées sont parallèles au flux d’air, elles canalisent efficacement l’air froid vers le mur du fond. Si les racks sont placés perpendiculairement, ils agissent comme des déflecteurs physiques, bloquant l"air et créant des zones chaudes importantes derrière les palettes.
R : Les cycles courts sont principalement causés par des chemins de retour d"air bloqués ou par un mauvais placement de l"unité. Si l’air soufflé s’échappe des palettes hautes ou des murs voisins, il retourne directement dans l’admission. Les unités surdimensionnées font également baisser la température de l’air immédiat trop rapidement, ce qui incite le thermostat à s’éteindre plus tôt.
