Les pannes de réfrigération dans les industries à processus continus entraînent de graves conséquences opérationnelles. Les usines de transformation des aliments, les installations de fabrication de produits chimiques et les entrepôts frigorifiques s"appuient sur une gestion thermique ininterrompue pour protéger l"intégrité des produits. Les composants de réfrigération commerciale standard se dégradent rapidement dans des conditions de charge maximale 24h/24 et 7j/7. Cette contrainte continue entraîne des goulots d"étranglement thermiques, une consommation d"énergie excessive et une panne catastrophique du compresseur.
Pour éviter ces pannes, les installations doivent spécifier un condenseur spécialement conçu pour le rejet continu de chaleur industrielle . Les unités standard ne peuvent tout simplement pas gérer les cycles thermiques incessants. Le processus d'évaluation pour la mise à niveau ou l'installation de nouveaux équipements doit soigneusement équilibrer la capacité thermique, les contraintes environnementales et les exigences de maintenance tout au long du cycle de vie. Vous avez besoin d'un équipement garantissant un changement de phase fiable dans les conditions ambiantes les plus extrêmes.
Capacité par rapport au climat : la gestion continue de la charge nécessite de dimensionner le condenseur en fonction des conditions ambiantes estivales maximales et du dissipateur thermique disponible, et pas seulement des charges opérationnelles moyennes.
Efficacité du changement de phase : la fonction principale du condenseur est de forcer un changement de phase fiable de la vapeur à haute pression au liquide ; les charges continues nécessitent un sous-refroidissement optimisé pour éviter les pannes du système.
Intégrité des matériaux : les véritables unités robustes utilisent des parois de tubes plus épaisses, des conceptions d"ailettes spécialisées et des revêtements résistants à la corrosion pour survivre aux cycles thermiques constants et aux environnements difficiles.
Synergie du système : le choix entre des systèmes refroidis par air, par eau ou par évaporation dicte l"empreinte totale en eau et en énergie de l"installation.
Accessibilité pour la maintenance : un fonctionnement continu exige des conceptions permettant le nettoyage et le remplacement des composants sans nécessiter d"arrêt complet du système.
Le cycle de compression de vapeur repose sur quatre composants principaux : le compresseur, le condenseur, le détendeur et l"évaporateur. Dans les environnements de processus continu, le condenseur devient souvent le principal goulot d"étranglement thermique du système. Les compresseurs génèrent d’énormes quantités de chaleur tout en pressurisant la vapeur du réfrigérant. Le condenseur doit recevoir cette vapeur à haute pression et à haute température et transférer efficacement cette chaleur vers un dissipateur thermique désigné. Ce dissipateur thermique est généralement de l’air ambiant ou de l’eau.
La physique de ce changement de phase est absolue. Le condenseur doit éliminer à la fois la chaleur sensible pour abaisser la température de la vapeur et la chaleur latente pour forcer la vapeur à se condenser en un liquide. Les charges opérationnelles continues empêchent le système de réfrigération de s"arrêter. L"équipement ne bénéficie d"aucune période de récupération. Il doit rejeter la chaleur en permanence tout en maintenant un strict différentiel de température, appelé Delta-T, avec le dissipateur thermique environnant.
Lorsque le Delta-T rétrécit lors de conditions météorologiques extrêmes, l"efficacité du transfert de chaleur diminue. La vapeur ne parvient pas à se condenser complètement. Cela oblige le compresseur à travailler plus fort, augmentant les températures de refoulement et risquant une panne mécanique. Une unité correctement spécifiée évite cela en maintenant une surface et un débit d"air adéquats pour garantir le changement de phase quelle que soit la charge interne. Les ingénieurs de terrain constatent souvent des pannes d"unités standard pendant les mois de pointe de l"été, car la surface de la bobine ne peut tout simplement pas rejeter assez rapidement la chaleur de compression accumulée.
Un fonctionnement continu signifie que les composants métalliques restent dans un état de dilatation thermique. Les moteurs des ventilateurs fonctionnent sans s"arrêter, sollicitant les roulements et les courroies. Les vitesses internes du réfrigérant restent élevées, récurant l"intérieur des tubes en cuivre ou en acier. Seuls les équipements conçus pour ces contraintes spécifiques survivront à un cycle de service 24h/24 et 7j/7.
De nombreuses installations industrielles utilisent la chaleur résiduelle pour piloter des cycles de réfrigération par absorption plutôt que les systèmes traditionnels à compression de vapeur. Ces systèmes remplacent les compresseurs mécaniques par des générateurs et absorbeurs thermiques. Cependant, les exigences en matière de rejet de chaleur restent tout aussi exigeantes. Un échangeur de chaleur robuste est nécessaire pour rejeter la chaleur des composants du condenseur et de l’absorbeur. La charge thermique sur l'infrastructure de refroidissement dans un système à absorption est souvent plus élevée que dans un système mécanique, exigeant un équipement robuste de rejet de chaleur.
Dans ces configurations, la boucle d’eau de refroidissement doit gérer le rejet de chaleur combiné de l’ensemble du cycle thermodynamique. Si l"échangeur de chaleur est encrassé ou perd de sa capacité, le refroidisseur à absorption perd sa capacité à générer l"effet de réfrigération nécessaire, ce qui entraîne des écarts immédiats de température du processus.
Un véritable condenseur robuste est conçu différemment des unités commerciales standard. Les différences structurelles et thermodynamiques sont distinctes. Les unités standard utilisent des métaux de faible épaisseur et des ailettes bien emballées pour économiser de l'espace et réduire le poids. Les unités robustes privilégient la longévité et les performances continues plutôt que l’empreinte physique.
Composant | Spécification commerciale standard | Spécification industrielle robuste |
|---|---|---|
Épaisseur de paroi de tube | 0,012" à 0,016" (sujet aux fuites de vibrations) | 0,025" à 0,035"+ (Résiste à la haute pression et aux vibrations) |
Espacement des ailerons | 10 à 14 ailettes par pouce (FPI) (se bouche facilement) | 4 à 8 FPI (Laisse passer les débris, plus facile à nettoyer) |
Matériau du boîtier | Acier galvanisé G60 de faible épaisseur ou aluminium | Acier galvanisé G90 épais ou acier inoxydable 304/316 |
Moteurs de ventilateur | Moteurs AC standard, roulements légers | Moteurs TEFC ou EC, roulements pour usage intensif, compatibles VFD |
Cadre structurel | Bloc bobine autoportant | Châssis indépendant en acier de construction isolant la batterie |
Les unités industrielles utilisent des boîtiers en acier galvanisé ou en acier inoxydable de plus gros calibre pour éviter toute flexion sous les vibrations continues du ventilateur. Les supports de moteur renforcés empêchent la fatigue structurelle due au fonctionnement du ventilateur 24h/24 et 7j/7. Les pales de ventilateur en fonte d"aluminium ou en composite de qualité industrielle résistent à la déformation et fournissent un flux d"air constant sous une pression statique élevée. Les diamètres des tubes sont plus grands et les épaisseurs de paroi sont augmentées pour résister aux pressions internes élevées du réfrigérant. L"espacement des ailettes est optimisé pour un faible encrassement plutôt que pour une compacité maximale.

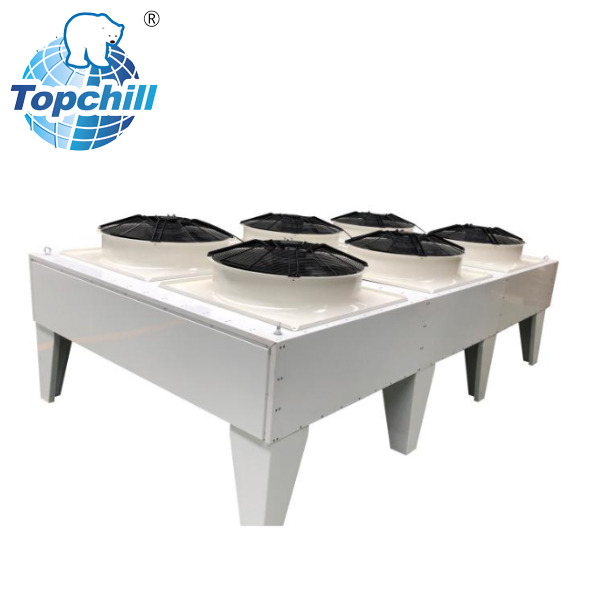

Un condenseur refroidi par air de grande capacité transfère la chaleur directement vers un dissipateur thermique d'air ambiant. Il utilise des ventilateurs puissants pour aspirer l'air à travers des serpentins réfrigérants à ailettes. Le changement de phase est entièrement forcé par la capacité de refroidissement sensible de l'air ambiant.
Le principal avantage de ce mécanisme est une consommation d’eau nulle. Les installations évitent les traitements chimiques complexes, les réglementations de purge et les infrastructures de plomberie associées au refroidissement à base d"eau. L"entretien se limite généralement aux inspections mécaniques des ventilateurs et au nettoyage périodique des serpentins. Cependant, les unités refroidies par air nécessitent une empreinte physique beaucoup plus grande pour atteindre la surface de transfert de chaleur nécessaire.
Ils subissent également des baisses de capacité en cas de températures ambiantes extrêmement élevées. Lorsque les températures estivales atteignent leur maximum, le Delta-T air-réfrigérant diminue. Les installations doivent dimensionner ces unités pour la température ambiante historique la plus élevée absolue afin d"éviter une panne de compresseur. Ces unités sont idéales pour les installations soumises à des restrictions strictes en matière d"utilisation de l"eau, aux climats géographiques plus frais ou aux installations éloignées où l"approvisionnement en eau n"est pas pratique. Les ingénieurs doivent tenir compte des volumes d"air massifs requis, en s"assurant que l"emplacement d"installation dispose d"un espace suffisant pour empêcher la recirculation de l"air chaud.
Les systèmes évaporatifs utilisent une combinaison d’air forcé et de pulvérisation d’eau continue sur les serpentins de condensation. Ce mécanisme exploite la chaleur latente de vaporisation. Au fur et à mesure que l’eau s’évapore des serpentins chauds, elle absorbe d’énormes quantités de chaleur du réfrigérant à l’intérieur des tubes. L"évaporation d"une livre d"eau absorbe environ 1 000 BTU de chaleur, ce qui rend ce processus exceptionnellement puissant.
Ce processus est très efficace. Les unités évaporatives maintiennent des températures de condensation beaucoup plus basses que les unités refroidies par air, ce qui réduit considérablement la consommation d"énergie du compresseur. Ils nécessitent également une empreinte physique inférieure à celle des alternatives refroidies par air de même capacité. L’inconvénient majeur est la nécessité absolue d’un traitement continu de l’eau. Les opérateurs doivent gérer rigoureusement le tartre minéral, la croissance biologique et la corrosion.
Les systèmes évaporatifs conviennent mieux aux installations industrielles à grande échelle. Ils constituent la norme industrielle pour les systèmes de réfrigération industriels à l"ammoniac où la minimisation de la consommation d"énergie des compresseurs est la priorité absolue. Le bassin d"eau nécessite un nettoyage régulier et les buses de pulvérisation doivent être inspectées pour assurer une répartition uniforme de l"eau sur l"ensemble du bloc de serpentins. Les taches sèches sur un serpentin évaporatif entraînent une formation rapide de tartre et une défaillance localisée du transfert de chaleur.
Les systèmes refroidis par eau utilisent des échangeurs de chaleur à calandre ou à plaques situés à l’intérieur du local technique. Ces unités sont connectées à une boucle de tour de refroidissement externe distincte. L"eau agit comme un dissipateur thermique très stable, absorbant la chaleur du réfrigérant et la transportant vers l"extérieur vers la tour de refroidissement.
Ce mécanisme fournit des températures de condensation extrêmement stables quelles que soient les conditions de l"air ambiant. Les échangeurs de chaleur internes sont très compacts, ce qui permet d"économiser un espace précieux au sol dans la salle des machines. Cependant, ce système nécessite la gestion d"une boucle d"eau de refroidissement secondaire, des pompes dédiées et un entretien approfondi de la tour de refroidissement.
Les systèmes refroidis par eau conviennent mieux aux installations industrielles de grande hauteur, aux applications marines ou aux usines de fabrication qui possèdent déjà une infrastructure de tour de refroidissement centralisée pour d"autres processus. La conception à coque et tube permet un nettoyage mécanique des tubes d"eau en retirant les cloches d"extrémité et en perforant les tubes avec des brosses spécialisées. Cela maintient une efficacité de transfert de chaleur optimale pendant des décennies d’utilisation continue.
Type de condensateur | Dissipateur thermique primaire | Consommation d"eau | Exigence d"empreinte | Meilleur environnement d"application |
|---|---|---|---|---|
Refroidi par air | Air ambiant | Zéro | Très grand | Zones restreintes en eau, climats plus frais |
Évaporatif | Air et eau (vaporisation) | Haut | Moyen | Grandes usines d’ammoniac, besoins élevés en matière d’efficacité énergétique |
Refroidi à l"eau | Boucle d"eau de la tour de refroidissement | Modéré à élevé | Petit (intérieur) | Installations avec tours de refroidissement existantes, usage marin |
L"évaluation de la manutention continue d"une charge commence par le calcul de la chaleur totale de rejet (THR). Le THR ne représente pas seulement la charge nette de refroidissement de l’installation. Il doit également inclure la chaleur de compression ajoutée par les compresseurs frigorifiques eux-mêmes. En fonctionnement continu, les compresseurs fonctionnent à leur capacité maximale, générant des charges thermiques maximales que le condenseur doit dissiper instantanément.
Vous devez spécifier l"équipement en fonction des températures de conception les plus défavorables pour votre emplacement géographique spécifique. Pour les unités refroidies par air, cela signifie un dimensionnement basé sur la température estivale maximale du bulbe sec. Pour les unités par évaporation et refroidies par eau, vous devez dimensionner en fonction de la température maximale du bulbe humide en été. Ne pas tenir compte de ces variables ambiantes les plus défavorables garantit que le dissipateur thermique deviendra non viable pendant les mois d"été, entraînant des déclenchements à haute pression et des temps d"arrêt des installations.
Les ingénieurs utilisent des données météorologiques historiques, généralement les conditions de conception ASHRAE de 0,4 % ou 1 %, pour établir ces références. Cependant, pour les installations à processus continu où les temps d"arrêt sont inacceptables, un dimensionnement basé sur la température maximale historique absolue fournit une marge de sécurité nécessaire.
Les compresseurs à service continu nécessitent un approvisionnement constant en réfrigérant liquide pur. Si des bulles de vapeur, appelées gaz flash, atteignent le détendeur, l"efficacité du système chute et le compresseur peut subir des dommages mécaniques. Les condenseurs robustes sont conçus avec des circuits de sous-refroidissement dédiés.
Ces circuits acheminent le réfrigérant liquide condensé à travers un passage supplémentaire de serpentins au bas de l"unité. Cette étape de refroidissement supplémentaire abaisse la température du liquide en dessous de son point de saturation. Un sous-refroidissement approprié garantit que le réfrigérant est 100 % liquide avant de quitter le condenseur, protégeant ainsi l"ensemble du cycle de réfrigération dans des conditions de charge continue. Le sous-refroidissement augmente également l"effet de réfrigération net du système, offrant ainsi une plus grande capacité de refroidissement par livre de réfrigérant circulé.
La sélection des matériaux dicte le cycle de vie de l"équipement. Le cycle thermique continu exerce une pression immense sur les tubes et les ailettes du serpentin. Vous devez évaluer le cuivre, l"aluminium et l"acier inoxydable en fonction de votre réfrigérant spécifique et de votre environnement d"exploitation.
Cuivre : Excellent transfert de chaleur mais incompatible avec les réfrigérants ammoniac. Vulnérable à la corrosion formicaire dans certains environnements industriels.
Aluminium : Léger et très résistant à l’ammoniac. Souvent utilisé pour les ailettes et les bobines à microcanaux.
Acier inoxydable : Le choix ultime pour les environnements industriels difficiles et les systèmes lourds à ammoniac. Il offre une durabilité et une résistance à la corrosion inégalées, bien qu’il ait une conductivité thermique légèrement inférieure à celle du cuivre.
Acier au carbone : Traditionnellement utilisé dans les grandes unités d'évaporation d'ammoniac, fortement galvanisé à chaud après fabrication pour éviter la rouille.
Les revêtements de protection sont obligatoires dans les environnements industriels corrosifs ou côtiers. Spécifiez les revêtements époxy appliqués en usine, l"électro-finning ou la galvanisation à chaud pour l"ensemble du bloc de bobines. Ces revêtements empêchent les produits chimiques en suspension dans l"air ou les brouillards salins de dégrader les surfaces de transfert de chaleur. Les revêtements appliqués sur site fournissent rarement la couverture uniforme nécessaire pour protéger les rangées intérieures profondes d’un bloc de bobines épais.
Il est essentiel de maintenir un contrôle précis de la pression de refoulement dans des conditions ambiantes fluctuantes, même lorsque la charge de réfrigération interne est continue. Les entraînements à fréquence variable (VFD) sur les ventilateurs du condenseur sont essentiels. Les VFD permettent aux moteurs de ventilateur d"augmenter ou de diminuer en douceur en réponse aux capteurs de pression en temps réel.
Cela évite l’usure mécanique brutale due au cycle marche/arrêt rapide du ventilateur. Évaluez également les types de moteurs de ventilateur. Les moteurs à commutation électronique (EC) offrent une efficacité en service continu supérieure à celle des moteurs à courant alternatif traditionnels. Les moteurs EC consomment beaucoup moins d"électricité à vitesse partielle et génèrent moins de chaleur interne, prolongeant ainsi la durée de vie des roulements du moteur. Une bonne gestion du flux d’air implique également de s’assurer que l’unité est installée avec un dégagement adéquat. Priver les ventilateurs d"air ou permettre à l"air chaud de recirculer dans les prises d"air détruira la capacité de l"unité.
Un fonctionnement continu accélère l’accumulation de débris et de tartre. Pour les unités refroidies par air, le principal risque concerne les débris en suspension dans l’air tels que la poussière, le pollen et les particules industrielles. Ces débris obstruent les ailettes du serpentin, réduisant considérablement l"efficacité du transfert de chaleur et perturbant le changement de phase. Pour atténuer ce risque, spécifiez un espacement des ailettes plus large pour les environnements poussiéreux. Les ailettes commerciales standard sont trop denses pour la qualité de l"air industrielle. Mettez en œuvre un programme d"entretien strict en utilisant de l"air comprimé ou des nettoyeurs de serpentins spécialisés pour garder le chemin de l"air dégagé.
Pour les unités par évaporation et refroidies par eau, le tartre minéral constitue la principale menace. En s"évaporant, l"eau laisse des dépôts de calcium et de magnésium sur les tubes chauds. Le tartre agit comme un isolant, détruisant la conductivité thermique. Vous devez mettre en place des systèmes automatisés de traitement de l’eau. Ces systèmes surveillent la conductivité de l"eau et déclenchent automatiquement des vannes de purge pour éliminer les minéraux concentrés du bassin, en les remplaçant par de l"eau d"appoint fraîche. Les pompes doseuses chimiques doivent injecter des inhibiteurs de tartre et des biocides en continu pour protéger les surfaces métalliques.
Les unités lourdes supportent des poids opérationnels importants. Ce poids augmente considérablement lorsque les serpentins sont entièrement remplis de réfrigérant liquide et, dans le cas des unités évaporatives, lorsque le bassin d"eau est plein. Les installations montées sur le toit présentent de graves risques structurels.
Vous devez souligner la nécessité de procéder à des examens techniques complets de la structure avant l"installation. La structure du toit doit supporter le poids opérationnel inondé, et pas seulement le poids sec du transport. De plus, le fonctionnement continu du ventilateur génère des vibrations importantes. Installez des isolateurs de vibrations à ressort robustes entre le cadre du condenseur et l"acier de construction pour éviter la transmission des vibrations harmoniques dans l"enveloppe du bâtiment. Le cisaillement du vent est un autre facteur majeur pour les grandes unités refroidies par air. Les supports structurels doivent être conçus pour résister aux charges de vent maximales locales, empêchant l"unité de se déplacer ou de se renverser en cas de conditions météorologiques extrêmes.
La réfrigération industrielle est fortement réglementée en ce qui concerne l"utilisation des réfrigérants. Vous devez vous assurer d’une stricte compatibilité entre les matériaux du condenseur et le fluide frigorigène choisi. Les réfrigérants naturels comme l"ammoniac (NH3) et le dioxyde de carbone (CO2) remplacent les réfrigérants synthétiques à faible PRG dans les grandes installations en raison des réglementations environnementales.
L"ammoniac est très corrosif pour le cuivre et le laiton. Un système à ammoniac nécessite des tubes en acier au carbone, en acier inoxydable ou en aluminium. L’utilisation de composants en cuivre dans un système à ammoniac entraînera une défaillance rapide et catastrophique. Les systèmes au CO2 fonctionnent à des pressions extrêmement élevées, nécessitant des tubes spécialisés en acier inoxydable à paroi épaisse pour gérer les pressions de fonctionnement transcritiques en toute sécurité. La conception de la tuyauterie doit s"adapter à ces pressions élevées, en utilisant des soupapes de décharge appropriées et des raccords soudés pour garantir l"intégrité absolue du système sous charge continue.
Un fonctionnement continu exige des conceptions permettant le nettoyage et le remplacement des composants sans nécessiter d’arrêt complet du système. Lors de l"évaluation de l"équipement, donnez la priorité aux unités équipées de panneaux de ventilateur à charnières, de graisseurs externes pour les roulements du moteur et de portes d"accès facilement amovibles. Si un technicien doit déboulonner cinquante fixations juste pour inspecter une buse de pulvérisation, la maintenance sera différée, entraînant une panne prématurée.
Les unités d"évaporation doivent comporter de grandes trappes d"accès au bassin d"eau et des éliminateurs de gouttes. Les unités refroidies par air doivent avoir des portes de nettoyage entre les dalles de serpentins si plusieurs serpentins sont regroupés ensemble. Plus l’équipement est facile d’accès, plus l’équipe de maintenance est susceptible d’effectuer les tâches préventives nécessaires.
Un fonctionnement continu accélère l’usure. La spécification de la redondance a un impact direct sur la disponibilité des installations. Au lieu de compter sur un seul bloc de bobines massif, envisagez des bobines à double circuit ou installez plusieurs unités plus petites. Si un moteur de ventilateur tombe en panne ou si un serpentin présente une fuite sur un système à double circuit, vous pouvez isoler la section endommagée pendant que le reste de l"unité continue de fournir une capacité de refroidissement partielle.
Les configurations de ventilateurs redondants fournissent également un filet de sécurité. Si l"un des ventilateurs d"une unité à six ventilateurs tombe en panne, les VFD peuvent accélérer les cinq ventilateurs restants pour compenser, en maintenant la pression de refoulement jusqu"à ce qu"un moteur de remplacement soit installé. Ce niveau de redondance est obligatoire pour les installations à processus continu où une perte totale de réfrigération signifie une perte de millions de dollars en produits.
Lancez un calcul complet de la charge de l’installation qui inclut à la fois les charges de refroidissement maximales et la chaleur totale de compression du compresseur.
Effectuez un test professionnel de la qualité de l’eau pour déterminer les exigences exactes du traitement chimique si vous envisagez un système par évaporation.
Effectuez un examen technique de la structure de l"emplacement d"installation proposé pour vérifier qu"il peut supporter le poids opérationnel inondé des équipements industriels.
Consultez un ingénieur en réfrigération industrielle agréé pour finaliser les spécifications du matériau du serpentin en fonction du réfrigérant sélectionné et des températures ambiantes locales extrêmes.
R : Généralement 15 à 25 ans. Cette durée de vie dépend fortement de la maintenance. Pour les unités évaporatives, la qualité stricte du traitement de l’eau détermine la longévité. Pour les unités refroidies par air, une fréquence de nettoyage constante des serpentins évite une panne prématurée.
R : À mesure que la température de l"air ambiant augmente, la différence de température entre l"air (dissipateur thermique) et le réfrigérant diminue. Cela réduit l’efficacité du transfert de chaleur, entrave le changement de phase vapeur-liquide et oblige les compresseurs à travailler plus fort.
R : Les modèles robustes sont dotés de parois de tubes plus épaisses, d"un espacement des ailettes plus large pour éviter le colmatage, de moteurs de ventilateur de qualité industrielle, de circuits de sous-refroidissement dédiés et de matériaux conçus pour résister aux vibrations continues et aux contraintes thermiques.
R : La capacité est calculée en déterminant la chaleur totale de rejet (THR). Le THR est égal à la charge de refroidissement nette de l"installation plus la chaleur de compression ajoutée par les compresseurs de réfrigération.
R : Les condenseurs évaporatifs sont la norme industrielle pour les grands systèmes à ammoniac en raison de leur rendement élevé. Les unités refroidies par air en acier inoxydable ou en aluminium sont utilisées là où l"eau est restreinte. Les composants en cuivre ne peuvent pas être utilisés.
R : Les charges continues nécessitent une surveillance visuelle et automatisée quotidienne. Effectuer des inspections mécaniques mensuelles des courroies, des moteurs et de la qualité de l"eau. Un nettoyage en profondeur des serpentins doit avoir lieu au moins deux fois par an ou une fois par trimestre en fonction des débris environnementaux.
