Les charges thermiques dans la logistique de la chaîne du froid restent rarement statiques. La rotation des stocks, les changements saisonniers de la température ambiante et l'activité fréquente des portes créent des besoins de refroidissement très dynamiques à l'intérieur de n'importe quelle installation. L’incapacité d’adapter dynamiquement la capacité de refroidissement aux charges thermiques en temps réel conduit directement à deux pannes. Premièrement, les compresseurs commencent à effectuer des cycles courts, provoquant une panne prématurée des équipements et un gaspillage d’énergie massif. Deuxièmement, des écarts de température se produisent, entraînant une détérioration immédiate du produit et des violations strictes des normes de conformité. Les systèmes de réfrigération modernes utilisent des mécanismes d’ingénierie sophistiqués pour résoudre précisément ces problèmes. Cette évaluation explore comment un spécialement conçu refroidisseur module la capacité, gère les conditions de charge partielle et maintient des tolérances de température strictes lors de fluctuations opérationnelles continues.
La modulation de capacité est essentielle : les systèmes modernes s"appuient sur des entraînements à fréquence variable (VFD) et des étages de compresseurs pour ajuster la puissance de refroidissement en fonction de la demande en temps réel, évitant ainsi le gaspillage d"énergie pendant les périodes de faible charge.
L"efficacité à charge partielle dicte le retour sur investissement : l"évaluation d"un refroidisseur basée sur la valeur de charge partielle intégrée (IPLV) est plus indicative des performances réelles que les mesures de conception à pleine charge, car les installations de stockage frigorifique fonctionnent rarement à leur capacité maximale 100 % du temps.
La configuration a un impact sur la stabilité : le choix entre un refroidisseur d"entrepôt frigorifique refroidi par air et un système refroidi par eau modifie fondamentalement la façon dont l"installation gère les pics de température ambiante ainsi que les changements de charge interne.
Les systèmes de contrôle assurent la prévisibilité : des API avancés et des détendeurs électroniques (EEV) sont nécessaires pour anticiper les changements de charge, maintenir la conformité HACCP et éviter le décalage thermique lors d"une prise de stock soudaine.
Optimisation énergétique hors pointe : la gestion intelligente de la charge permet aux systèmes de réduire considérablement la consommation d"énergie pendant les opérations nocturnes ou les périodes de faibles mouvements de stocks sans compromettre l"enveloppe thermique.
Une charge fluctuante représente la variation constante de l’énergie thermique entrant dans un espace réfrigéré. Les gestionnaires d"installations doivent lutter contre ces gains de chaleur continus pour protéger les stocks. Le critère de réussite de base pour tout environnement de réfrigération commerciale est la stabilité thermique absolue. Le système doit maintenir un point de consigne de température strict quelles que soient les variables météorologiques externes ou le chaos opérationnel interne. Tout écart par rapport à ce point de consigne compromet l’intégrité du produit et gaspille l’effort mécanique. Lorsque vous entrez dans un entrepôt réfrigéré à grand volume, vous remarquez immédiatement que la demande de refroidissement change de minute en minute. L"installation frigorifique doit réagir instantanément à ces changements.
Les charges thermiques proviennent de plusieurs sources distinctes. Chaque source modifie la demande totale de refroidissement à des rythmes et intensités différents. Comprendre ces sources est la première étape pour les gérer efficacement. Nous catégorisons ces charges pour concevoir la réponse mécanique correcte.
Réception des produits et rotation des stocks (charges déroulantes) : les nouveaux stocks introduisent des quantités massives de chaleur sur le terrain. Lorsqu'une installation charge des palettes chaudes dans une chambre froide, le système doit extraire cette énergie thermique rapidement. Les pratiques de rotation des stocks telles que le premier entré, premier sorti (FIFO) créent des points chauds thermiques localisés que le système doit neutraliser. Un camion de produits frais arrivant à 70°F nécessite une immense capacité de refroidissement immédiate pour le ramener à une température de maintien de 34°F.
Charges de transmission et intégrité de l'enveloppe : La chaleur est constamment transférée à travers les murs, les plafonds et les sols. Le taux spécifique de changement de température dépend fortement de la taille de la pièce, de la valeur R de l'isolation et des conditions météorologiques extérieures. Un après-midi d’été ensoleillé fait passer beaucoup plus de chaleur à travers le toit qu’une fraîche nuit d’automne. Le rayonnement solaire sur le toit d'un entrepôt plat peut augmenter la température de surface jusqu'à 140 °F, entraînant la chaleur à travers les panneaux isolants.
Charges d'infiltration : de l'air chaud et chargé d'humidité s'engouffre à chaque fois que les portes du quai de chargement ou les entrées du personnel s'ouvrent. Cette infiltration introduit à la fois de la chaleur sensible (température) et de la chaleur latente (humidité). Le système doit travailler plus fort pour condenser et éliminer l’humidité. La chaleur latente est particulièrement éprouvante car elle forme du givre sur les serpentins de l’évaporateur, obligeant le système à effectuer des cycles de dégivrage gourmands en énergie.
Gains de chaleur internes : les équipements opérationnels génèrent de la chaleur. Les chariots élévateurs traversant les allées, l’éclairage LED à haute intensité et même les moteurs des ventilateurs de l’évaporateur eux-mêmes ajoutent de l’énergie thermique à l’espace. Un chariot élévateur électrique standard peut rejeter des milliers de BTU par heure dans l'espace réfrigéré simplement à cause de la décharge de la batterie et de la friction hydraulique.
Quarts de travail de nuit ou de jour : la demande de refroidissement diminue considérablement pendant les heures creuses. L’activité des portes cesse, les chariots élévateurs se garent, les lumières s’éteignent et les températures ambiantes extérieures chutent. Un système fonctionnant à pleine capacité pendant ces heures gaspille d’énormes quantités d’énergie.
Les systèmes de réfrigération rigides qui ne peuvent pas s"adapter à ces fluctuations entraînent de graves pénalités mécaniques et financières. Lorsqu"un système surdimensionné pour répondre à une demande de pointe fonctionne pendant une période de faible charge, le compresseur se met en marche, refroidit rapidement l"espace et s"éteint immédiatement. Ce phénomène est connu sous le nom de cycle court. Les cycles courts enlèvent l"huile du compresseur, accélèrent l"usure mécanique des contacteurs et raccourcissent considérablement la durée de vie de l"équipement. Les compresseurs sont conçus pour fonctionner en continu, et non pour démarrer et s"arrêter toutes les cinq minutes.
De plus, une mauvaise gestion de la charge crée une volatilité de la température. Les températures ambiantes fluctuantes exposent l"installation à un risque élevé d"échec aux audits d"analyse des risques et de maîtrise des points critiques (HACCP). Les organismes de réglementation exigent des enregistrements de température stricts. Si un système rigide permet à la pièce de osciller de cinq degrés au-dessus du point de consigne avant que le compresseur ne s"enclenche, vous risquez des amendes réglementaires et la destruction des stocks.
Les refroidisseurs modernes s"appuient sur du matériel avancé pour augmenter ou diminuer leur puissance de refroidissement de manière transparente. L’étagement du compresseur fournit la première couche de contrôle de la capacité. Les ingénieurs conçoivent des systèmes avec plusieurs compresseurs sur un seul circuit de réfrigération. Le système de contrôle allume ou éteint ces compresseurs de manière séquentielle pour répondre aux ajouts de charge incrémentiels. Si la charge est faible, un seul compresseur fonctionne. À mesure que la charge augmente, les deuxième et troisième compresseurs s"enclenchent. Cela empêche un énorme compresseur de 100 chevaux de s’allumer juste pour gérer une légère augmentation de température.
Les variateurs de fréquence (VFD) offrent une méthode encore plus précise de modulation de capacité. Un VFD modifie la fréquence électrique (Hz) fournie au moteur du compresseur. Au lieu d"une opération marche/arrêt binaire, le VFD permet au compresseur d"accélérer ou de ralentir en douceur. Cette modulation continue correspond exactement à la demande de refroidissement de l"espace, éliminant les cycles courts et maintenant une courbe de température parfaitement plate. Lorsque la pièce atteint le point de consigne, le VFD ralentit le compresseur au ralenti, maintenant la température avec une consommation électrique minimale.
La gestion du débit de réfrigérant est tout aussi critique que la gestion de la vitesse du compresseur. Les détendeurs thermostatiques traditionnels (TXV) utilisent une ampoule mécanique pour détecter la température et ajuster le débit. Ils ont tendance à s"agiter et à monter en flèche lors de changements rapides de charge. L"ampoule mécanique met du temps à réagir aux changements de température dans la conduite d"aspiration, ce qui entraîne une suralimentation ou une sous-alimentation de la vanne par l"évaporateur.
Les détendeurs électroniques (EEV) résolvent complètement ce problème. Les EEV utilisent un moteur pas à pas précis pour ouvrir et fermer l’orifice de la vanne par incréments microscopiques. La vanne reçoit des données de surchauffe en temps réel provenant de capteurs numériques de température et de pression situés à la sortie de l"évaporateur. Cela permet à l’EEV d’effectuer des micro-ajustements rapides du débit de réfrigérant. Lorsqu"une chute soudaine de charge se produit, l"EEV restreint instantanément le débit, optimisant ainsi les performances de l"évaporateur et empêchant le réfrigérant liquide de retourner vers le compresseur.
Les contrôleurs logiques programmables (PLC) constituent le cerveau de l’installation frigorifique. L"API regroupe des flux de données continus provenant de capteurs de température, de transducteurs de pression, de commutateurs de porte et de sorties VFD. Il traite ces données à l"aide de boucles proportionnelles-intégrales-dérivées (PID) pour prendre des décisions opérationnelles instantanées.
La surveillance de la température d"entrée est une fonction principale de l"automate. En mesurant les températures du fluide ou de l"air entrant, le contrôleur calcule les deltas de charge en temps réel. Il sait exactement quelle quantité de chaleur pénètre dans le système. Les algorithmes avancés de gestion prédictive de la charge vont encore plus loin. Si l"automate détecte l"ouverture d"une porte du quai de chargement et une hausse soudaine de la température d"entrée, il augmente la capacité du compresseur avant que la température ambiante n"augmente réellement. Cette approche proactive évite le décalage thermique et maintient le produit en parfaite sécurité.
Les installations doivent évaluer la manière dont les différentes architectures de systèmes gèrent les changements de capacité en fonction de leurs dépendances environnementales spécifiques. Un refroidisseur d’entrepôt frigorifique refroidi par air rejette la chaleur directement dans l’air extérieur ambiant. Ces unités utilisent de grands serpentins de condenseur et des ventilateurs pour souffler l'air ambiant à travers le réfrigérant chaud. Ils sont très populaires car ils ne nécessitent pas de source d’eau ni de plomberie complexe.
Le principal défi de gestion de la charge pour les systèmes refroidis par air se produit pendant les mois d’été. Le système doit gérer des charges internes élevées de tirage des produits simultanément avec les températures ambiantes estivales maximales. Rejeter la chaleur dans un air à 100 °F est difficile et réduit la capacité globale. Pour lutter contre ce problème, les unités modernes refroidies par air utilisent des ventilateurs de condenseur à vitesse variable et des commandes de pression de tête flottantes. Ces fonctionnalités permettent au système de maintenir un fonctionnement stable même lorsque les conditions ambiantes fluctuent énormément. En ralentissant les ventilateurs du condenseur pendant les froides nuits d"hiver, le système empêche la pression de refoulement de chuter trop bas, ce qui autrement affamerait les détendeurs.

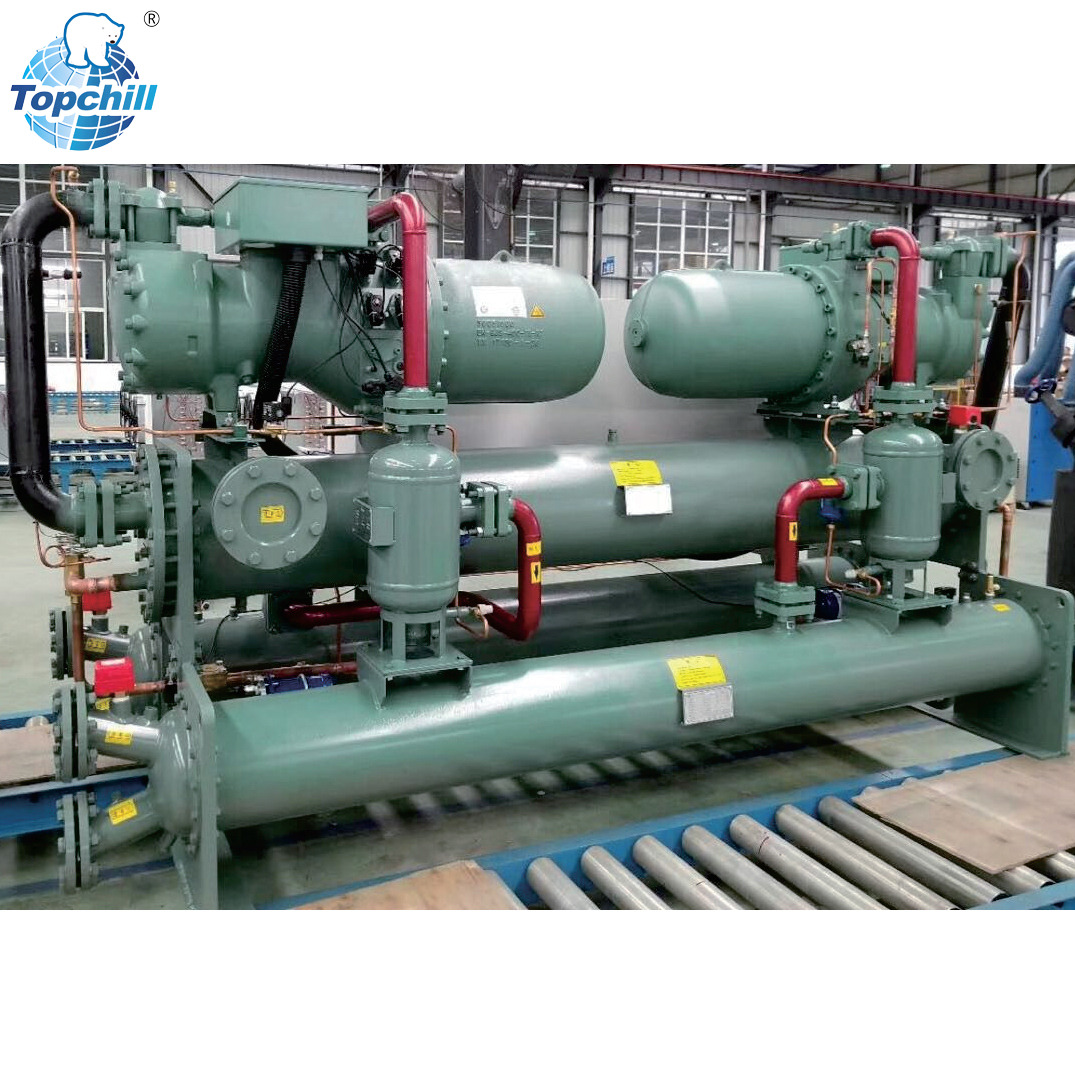

Un refroidisseur d’entrepôt frigorifique refroidi à l’eau utilise une tour de refroidissement dédiée et une boucle d’eau pour le rejet de chaleur. Au lieu de dépendre de l’air ambiant, le système rejette la chaleur dans un flux d’eau constant. L'eau a un coefficient de transfert de chaleur beaucoup plus élevé que l'air, ce qui rend ces systèmes incroyablement efficaces.
Ces systèmes offrent une stabilité et une efficacité supérieures dans des environnements à haute capacité et à fortes fluctuations. Étant donné que la température de l"eau entrant dans le condenseur reste relativement stable par rapport à l"air ambiant, le refroidisseur peut gérer d"énormes pics de charge interne sans perdre en efficacité. Le compromis implique une complexité de maintenance plus élevée. Les gestionnaires d"installations doivent maintenir des protocoles de traitement de l"eau, nettoyer le remplissage des tours de refroidissement et gérer les taux de consommation d"eau. Vous devez également surveiller la tour de refroidissement pour détecter toute croissance biologique et toute accumulation de tartre, qui peuvent isoler les tubes de l"échangeur de chaleur et détruire l"efficacité.
Les applications de stockage surgelé et de surgélation nécessitent un équipement spécialisé. Un refroidisseur à basse température fonctionne à des points de consigne extrêmes, souvent entre -20°F et -40°F. La gestion des charges à ces températures présente des défis physiques uniques. Les compresseurs standard ne peuvent pas gérer les taux de compression requis pour déplacer la chaleur d'une pièce à -40°F vers un environnement extérieur à 90°F.
Les deltas de température extrêmes nécessitent des cycles de réfrigération à plusieurs étages ou en cascade. Un seul compresseur ne peut pas pomper efficacement le réfrigérant à travers cet énorme écart de température. Les systèmes en cascade utilisent deux boucles de réfrigérant distinctes pour combler cette lacune. L"étage inférieur refroidit la pièce et rejette sa chaleur vers l"étage supérieur, qui rejette ensuite la chaleur à l"extérieur. De plus, la gestion de la charge dans les environnements à basse température doit tenir compte des cycles de dégivrage agressifs. Les serpentins de l’évaporateur accumulent rapidement du givre. Le système de contrôle doit gérer les cycles de dégivrage au gaz chaud ou électrique de manière transparente, garantissant que la glace fond sans perturber la température de base du produit dans la pièce.
Type de système | Méthode de rejet de chaleur | Gestion de charge dynamique | Environnement d"application idéal |
|---|---|---|---|
Refroidi par air | Air ambiant via les ventilateurs du condenseur | S"appuie sur des ventilateurs VFD ; la capacité diminue en cas de chaleur ambiante élevée. | Installations avec accès limité à l’eau et climats ambiants modérés. |
Refroidi à l"eau | Boucle d"eau de la tour de refroidissement | Très stable sous des charges lourdes ; températures de condensation constantes. | Stockage industriel à grande échelle avec forte rotation des stocks. |
Basse température | Compression en cascade ou à plusieurs étages | Gère les deltas extrêmes ; nécessite une intégration complexe du dégivrage. | Surgélateurs, stockage de plasma et logistique de surgélation. |
L’une des erreurs techniques les plus courantes dans la conception d’un système de réfrigération consiste à dimensionner un système uniquement pour la charge de pointe absolue. Les ingénieurs calculent souvent le gain de chaleur maximal possible le jour le plus chaud de l"année avec une consommation maximale de produit. Même si le système doit gérer ce pic, il ne connaîtra probablement ces conditions que quelques heures par an. Le dimensionnement uniquement pour ce pic ignore les réalités opérationnelles à charge partielle.
La valeur de charge partielle intégrée (IPLV) et la valeur de charge partielle non standard (NPLV) sont des mesures obligatoires pour évaluer l'équipement. Ils mesurent l’efficacité d’un refroidisseur sur différentes capacités de charge. Un système qui fonctionne de manière très efficace à 50 % ou 75 % de sa capacité génère un retour sur investissement à long terme nettement meilleur qu'un système optimisé uniquement pour une capacité de 100 %. Étant donné qu'un refroidisseur d'entrepôt frigorifique passe la grande majorité de sa durée de vie opérationnelle dans des conditions de charge partielle, donner la priorité à l'IPLV garantit un gaspillage d'énergie minimal.
Capacité opérationnelle | Pourcentage d"heures de fonctionnement annuelles (norme AHRI) | Réalité opérationnelle dans les entrepôts frigorifiques |
|---|---|---|
100 % de charge | 1% | Pic les après-midi d"été lors d"une consommation importante de produits. |
75 % de charge | 42% | Opérations de jour standard avec quais de chargement actifs. |
50 % de charge | 45% | Opérations en soirée, activité réduite des portes, températures ambiantes plus fraîches. |
25 % de charge | 12% | Heures de nuit, aucune activité de porte, conditions hivernales. |
Le débit des installations reste rarement stable sur une décennie. À mesure qu’une entreprise se développe, le débit de l’entrepôt augmente, entraînant des charges thermiques plus élevées. L"installation de refroidisseurs modulaires offre un avantage stratégique distinct pour les opérations en croissance. Vous ne souhaitez pas acheter un système massif aujourd’hui pour une capacité dont vous pourriez avoir besoin dans cinq ans.
Les conceptions modulaires permettent aux installations d’augmenter progressivement leur capacité de refroidissement. Au lieu de réviser et de remplacer toute une installation centrale de réfrigération, les gestionnaires installent simplement un module de refroidissement supplémentaire dans le collecteur existant. L"automate maître reconnaît automatiquement le nouveau module et l"intègre dans la séquence de mise en scène. Cela évite des dépenses d’investissement initiales massives et garantit que le système reste parfaitement dimensionné pour la charge actuelle. Les vannes d"isolement permettent aux techniciens d"entretenir un module pendant que le reste de l"usine continue de refroidir l"installation.
La logistique moderne exige souvent des installations polyvalentes. Les prestataires logistiques tiers modifient fréquemment la température des pièces en fonction des contrats des clients. Une pièce contenant des produits frais à 36 °F aujourd’hui devra peut-être conserver des fruits de mer surgelés à -10 °F l’année prochaine. L’étagement flexible du compresseur et les commandes informatiques avancées permettent à une installation de s’adapter à ces futurs changements de température.
Grâce aux VFD et aux EEV, le système peut ajuster sa pression d"aspiration et ses débits pour s"adapter à différents points de consigne sans nécessiter une infrastructure entièrement nouvelle. Même si la conversion d"une chambre froide standard en congélateur nécessite de vérifier l"enveloppe d"isolation et éventuellement d"ajuster la charge de réfrigérant, les machines de base à capacité variable sont intrinsèquement adaptables à des profils opérationnels changeants. Le PLC nécessite simplement un ajustement du point de consigne et un réglage de la boucle PID pour gérer la nouvelle dynamique thermique.
Le déploiement de systèmes de réfrigération à capacité variable introduit des points de friction d’intégration spécifiques. Le principal risque est un système déconnecté. Si le refroidisseur fonctionne indépendamment du système de gestion d"entrepôt (WMS), il réagit aux changements de température plutôt que de les anticiper. Le refroidissement réactif entraîne des pics de température lors d’événements de charge importante. Au moment où le capteur d’ambiance détecte la chaleur d’une nouvelle palette de marchandises, l’énergie thermique a déjà commencé à affecter les stocks adjacents.
L"atténuation nécessite des protocoles de communication robustes. Les installations doivent utiliser les protocoles BACnet IP ou Modbus RTU pour relier les automates du refroidisseur directement au WMS central. Cela crée une surveillance globale des installations. Lorsque le WMS planifie une expédition massive de produits chauds, il le signale au PLC du refroidisseur. Le refroidisseur abaisse de manière préventive la température ambiante de deux degrés, créant ainsi un tampon thermique dans le sol en béton et les rayonnages avant même que les portes du quai ne s"ouvrent.
Les systèmes à capacité variable sont mécaniquement et électriquement complexes. La complexité accrue des VFD, des moteurs pas à pas EEV et des microprocesseurs PLC nécessite des connaissances techniques spécialisées. Une panne catastrophique d"un VFD peut interrompre complètement la modulation de capacité, forçant le compresseur à entrer dans un cycle marche/arrêt rigide ou l"arrêter complètement. L"accumulation de poussière sur les ventilateurs de refroidissement du VFD peut provoquer une surchauffe du disque et un déclenchement à haute température.
L"atténuation de ce risque nécessite des programmes de maintenance prédictive stricts. Les techniciens doivent effectuer une analyse de routine des vibrations sur les compresseurs à vitesse variable afin de détecter rapidement l"usure des roulements. L"imagerie thermique des panneaux électriques VFD identifie les connexions desserrées avant qu"elles ne se déclenchent et ne tombent en panne. De plus, les gestionnaires d"installations doivent maintenir un inventaire de pièces de rechange critiques sur site, y compris des stators EEV de remplacement, des transducteurs de pression et des modules PLC préprogrammés, afin de minimiser les temps d"arrêt.
Des baisses rapides de température et une modulation continue de la capacité peuvent parfois masquer des anomalies de température localisées. Le risque ici concerne les lacunes dans l’enregistrement des données. Si le capteur central lit la température correcte, mais qu"un coin de la pièce est en retard en raison d"un mauvais flux d"air lors d"un déplacement de charge, l"installation risque de ne pas être conforme. Les ventilateurs d"évaporateur entraînés par VFD ralentissent pendant les périodes de faible charge, ce qui peut réduire le jet d"air et créer des poches chaudes à l"arrière du rayonnage.
L"atténuation nécessite une cartographie redondante des températures. Les installations doivent déployer des enregistreurs de données indépendants dans tous les racks de stockage. Ces enregistreurs vérifient que la gestion de la charge du refroidisseur se traduit par une stabilité réelle de la température centrale du produit dans tout l"espace. Des exercices réguliers de cartographie thermique garantissent que le débit d"air variable des ventilateurs d"évaporateur entraînés par VFD atteint chaque palette, maintenant ainsi une stricte conformité HACCP quelle que soit la charge actuelle du système.
La maîtrise des fluctuations de charge thermique nécessite une gestion proactive du système, une sélection précise des équipements et des protocoles de maintenance rigoureux. Mettez en œuvre ces prochaines étapes immédiates pour stabiliser le profil de refroidissement de votre installation :
Vérifiez les temps de cycle actuels de vos compresseurs pour identifier les événements de cycles courts pendant les quarts de nuit hors pointe.
Évaluez les exigences IPLV de votre installation en vous basant sur les données historiques de température saisonnière plutôt que sur les seules journées de pointe en été.
Intégrez votre automate de réfrigération à votre WMS à l"aide de BACnet pour permettre un refroidissement prédictif avant les événements de prise de stocks importants.
Établissez une routine de maintenance prédictive ciblant spécifiquement les panneaux électriques VFD et les moteurs pas à pas EEV pour éviter les pannes de modulation.
Déployez des enregistreurs de données indépendants sur votre système de rayonnage pour vérifier la stabilité du flux d"air et de la température pendant le fonctionnement du VFD à faible charge.
R : Un cycle court se produit lorsqu"un système est surdimensionné pour la charge thermique actuelle. Le compresseur se met en marche, refroidit l"espace trop rapidement et s"éteint immédiatement. Cela se produit fréquemment dans les systèmes rigides pendant les opérations nocturnes ou les périodes de faibles stocks lorsque la demande de refroidissement est minime.
R : Un entraînement à fréquence variable (VFD) permet d"économiser de l"énergie en ralentissant le moteur du compresseur pour répondre exactement à la demande de refroidissement. Au lieu de fonctionner à 100 % de sa puissance et de s"éteindre, il fonctionne en continu à des vitesses plus faibles et très efficaces, réduisant ainsi considérablement la consommation électrique.
R : Les détendeurs électroniques (EEV) utilisent des capteurs numériques et un moteur pas à pas pour effectuer des ajustements microscopiques du débit de réfrigérant. Les détendeurs thermostatiques (TXV) utilisent des ampoules mécaniques qui réagissent lentement et souvent surgissent ou chassent lors de changements de charge rapides, ce qui rend les EEV bien supérieurs pour les environnements dynamiques.
R : La valeur de charge partielle intégrée (IPLV) est une mesure qui calcule l"efficacité de l"équipement sur différents niveaux de capacité (100 %, 75 %, 50 %, 25 %). C’est important car les systèmes de réfrigération fonctionnent à charge partielle pendant la grande majorité de leur durée de vie, ce qui fait de l’IPLV un véritable indicateur des coûts opérationnels.
R : Oui, si vous utilisez une conception modulaire. Les systèmes modulaires vous permettent de raccorder des unités supplémentaires au collecteur existant. Le système de contrôle intègre automatiquement le nouveau module, vous permettant d"augmenter la capacité à mesure que le débit de votre entrepôt augmente.
R : Les portes ouvertes du quai de chargement introduisent des charges d’infiltration massives. L’air ambiant chaud et humide s’engouffre dans l’espace froid. Le système doit dépenser une énergie importante non seulement pour abaisser la température de cet air mais également pour condenser et éliminer l"humidité introduite.
