Les restrictions de débit d"air nuisent aux performances de refroidissement en arrêtant le rejet de chaleur du réfrigérant vers l"environnement ambiant. Lorsque le flux d"air heurte un mur, que ce soit à cause d"obstructions structurelles, de pannes mécaniques ou de débris environnementaux, le système est confronté à une pression de refoulement élevée, à une consommation d"énergie élevée et à une perte de capacité de refroidissement. La détection et la résolution de ces goulots d"étranglement maintiennent les taux de transfert de chaleur à leur place et évitent les pannes de compresseur.
Le rejet de chaleur entraîne tout système de refroidissement mécanique. Sans un volume d’air suffisant traversant les ailettes du serpentin, le cycle thermodynamique s’arrête. Connaître exactement les causes de ces restrictions permet aux techniciens et aux gestionnaires d"installations d"appliquer des correctifs directs. Vous apprendrez à repérer les obstacles structurels, à diagnostiquer les symptômes thermodynamiques tels que la recirculation de l"air chaud et à utiliser des stratégies d"ingénierie testées sur le terrain pour remettre l"efficacité du système sur les rails. Nous examinerons la mécanique physique du mouvement de l"air, les facteurs environnementaux qui le bloquent et les outils de diagnostic nécessaires pour mesurer l"impact exact d"un débit d"air restreint sur le cycle de réfrigération.

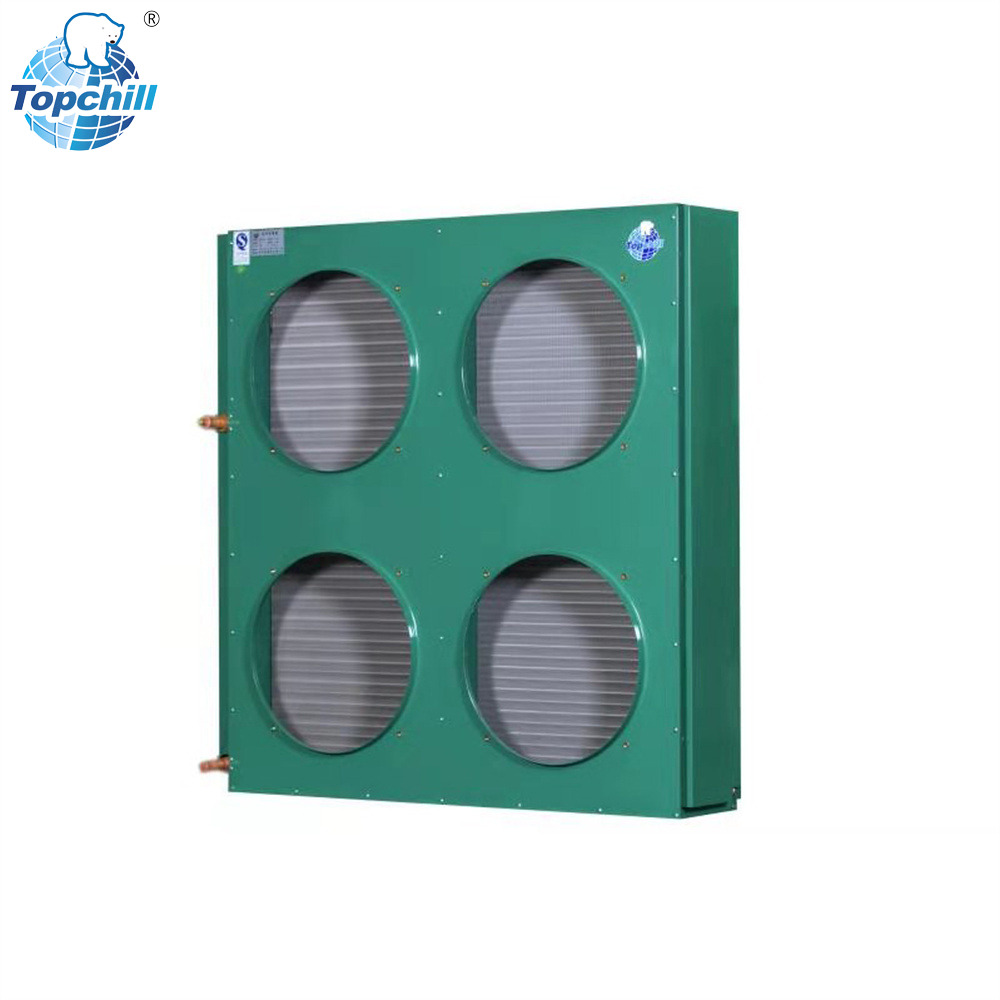

Un condenseur refroidi par air dépend entièrement de la vitesse de l'air et du débit massique constants pour pousser la chaleur du réfrigérant à haute pression dans l'air ambiant. Lorsque le gaz de décharge chaud pénètre dans le serpentin, le ventilateur force l'air ambiant plus frais à travers la surface à ailettes. Cette convection forcée entraîne le changement de phase du réfrigérant d'une vapeur surchauffée à un liquide sous-refroidi. Toute baisse du volume d’air réduit directement la quantité de chaleur que le système peut rejeter. Le processus de condensation ralentit, laissant le réfrigérant trop chaud lorsqu'il se dirige vers le dispositif de dosage.
La relation entre le volume d’air et le transfert de chaleur est linéaire jusqu’à un certain point. Si vous réduisez le débit d"air de moitié, vous réduisez considérablement la capacité du serpentin à perdre des BTU. Sur le terrain, cela signifie que le compresseur fonctionne plus longtemps, travaille plus fort et génère plus de chaleur interne. La physique veut que la chaleur se déplace d’une substance plus chaude vers une substance plus froide. Si l"air se déplaçant à travers le serpentin se déplace trop lentement, il absorbe la chaleur, devient lui-même chaud et reste trop longtemps en contact avec le serpentin, éliminant ainsi la différence de température nécessaire à un transfert de chaleur ultérieur.
La performance de l"air se résume au fait que l"ensemble ventilateur et serpentin déplace un volume spécifique d"air contre une résistance. La chute de pression se produit lorsque l"air heurte la friction en passant à travers les ailettes du serpentin, les persiennes ou les protections du ventilateur. Une chute de pression élevée signifie une résistance élevée, ce qui tue la vitesse globale de l"air. Pour vaincre cette résistance, le moteur du ventilateur travaille plus fort. Si la pression statique dépasse les limites de conception du ventilateur, le débit d"air chute d"une falaise et le serpentin ne parvient pas à gérer la charge thermique.
Les techniciens mesurent cette performance en pieds cubes par minute (CFM) et en pression statique (pouces de colonne d"eau). Une pale de ventilateur axial standard est conçue pour déplacer un volume élevé d’air à une pression statique relativement faible. Lorsque des débris ou des barrières physiques augmentent cette pression, le ventilateur axial perd son emprise sur l"air, provoquant des turbulences et un reflux. L’air tourne simplement autour de la pale du ventilateur au lieu de passer directement à travers le serpentin, ce qui rend le ventilateur très inefficace.
De petites chutes de pression statique semblent inoffensives à première vue, mais elles se traduisent par de lourdes pénalités opérationnelles. Un serpentin restreint permet au compresseur de pomper contre des pressions de refoulement plus élevées, augmentant ainsi le taux de compression. Cela réduit le coefficient de performance (COP) du système et augmente la consommation d"énergie électrique. Fonctionner dans ces conditions tendues accélère l"usure mécanique et réduit de plusieurs années la durée de vie de l"équipement.
Considérez l’impact électrique. Un compresseur consommant 15 ampères dans des conditions normales peut consommer 22 ampères lorsqu"il combat une bobine restreinte. Cet ampérage supplémentaire se traduit directement par des factures de services publics plus élevées et une génération massive de chaleur dans les enroulements du moteur du compresseur. Au cours d"une seule saison de refroidissement, une restriction de 10 % du débit d"air peut augmenter les coûts d"exploitation de 15 à 20 %, tout en dégradant simultanément les propriétés lubrifiantes de l"huile du compresseur en raison d"une chaleur excessive.
L’aménagement paysager entraîne d’énormes problèmes de circulation d’air. Les arbustes, les mauvaises herbes hautes et les branches basses bloquent physiquement les zones d"admission des unités extérieures. Lorsque la végétation pousse serrée contre la face du serpentin, elle détruit la répartition uniforme de l’air, obligeant le ventilateur à aspirer l’air d’une surface plus petite. Le respect de directives strictes de dégagement minimum (généralement 18 à 24 pouces d"espace mort autour du périmètre) permet de maintenir le flux d"air volumétrique là où il doit être.
Dans les environnements commerciaux, les équipes d’aménagement paysager plantent souvent des buissons décoratifs directement contre les unités situées au rez-de-chaussée pour les cacher à la vue du public. À mesure que ces buissons mûrissent, leurs systèmes racinaires et leurs branches forment un mur solide. L’unité finit par aspirer des feuilles mortes, de la saleté et de l’humidité, ce qui fait pourrir les ailettes en aluminium et obstruer les microcanaux. Un élagage régulier et l"établissement d"un périmètre de gravier ou de béton autour de l"unité sont obligatoires pour une fiabilité à long terme.
L’esthétique lutte constamment contre les exigences mécaniques. Les gestionnaires immobiliers installent souvent des couvertures décoratives ou des écrans de confidentialité pour cacher l"équipement, ignorant complètement les besoins en matière de circulation d"air.
Les couvercles décoratifs étouffe l’entrée d’air en réduisant le pourcentage de zone libre disponible pour le flux d’air.
Les clôtures de confidentialité construites à quelques centimètres de l"unité créent une barrière dure qui augmente la pression statique.
Des écrans à micro-mailles, destinés à bloquer les débris, à piéger le peuplier, la poussière et le pollen, créant ainsi un tapis solide sur le serpentin.
Les boîtiers en briques personnalisés emprisonnent la chaleur et forcent l"unité à respirer son propre air évacué.
Lorsqu"une enceinte est nécessaire, elle doit être conçue avec des panneaux à persiennes offrant au moins 70 % d"espace libre. Les clôtures en bois massif ou les treillis serrés détruiront un compresseur en quelques mois. L’air a besoin d’un chemin clair et droit dans le serpentin et d’un chemin dégagé vers le haut.
Les limites d'espace dictent la qualité de la respiration d'une unité. Un condenseur compact refroidi par air installé dans des installations résidentielles sans lot ou dans des salles mécaniques étroites est confronté à un mauvais dégagement. Lorsque les unités sont poussées dans des coins ou contre des murs en maçonnerie solides, le ventilateur manque d'air ambiant. Le respect des règles de dégagement à 360 degrés arrête les zones de pression négative et maintient la bobine fonctionnant dans ses limites de conception.
En milieu urbain, les unités sont souvent placées dans des ruelles étroites entre les bâtiments. Ces allées agissent comme des souffleries ou des pièges à air mort, en fonction des vents dominants. Si l"appareil est trop près du mur, la vitesse de l"air entrant dans le serpentin est inégale. Le côté tourné vers le mur n’aspire presque pas d’air, tandis que le côté tourné vers l’extérieur fait tout le travail. Cette charge inégale provoque une condensation inégale du réfrigérant, conduisant à un fonctionnement irrégulier du détendeur à l"intérieur.
L’orientation physique des équipements face aux facteurs environnementaux change tout. Une mauvaise installation d'un condenseur vertical refroidi par air à proximité de barrières contre les vents dominants, de surplombs solides ou de murs de parapet crée des zones d'air mort. Si l'air évacué heurte une barrière, cela crée des turbulences qui brisent le panache d'échappement vers le haut, paralysant la capacité de l'unité à évacuer la chaleur.
La direction du vent compte. Si une unité est installée de manière à ce que les vents hivernaux dominants soufflent directement dans le ventilateur de refoulement, le moteur du ventilateur aura du mal à maintenir le régime et la pression de refoulement fluctuera énormément. Un positionnement correct nécessite d"analyser la configuration des vents du site, les structures du toit et les bâtiments adjacents pour garantir que l"air évacué peut s"échapper dans l"atmosphère sans être repoussé dans le serpentin.
Les débris environnementaux fonctionnent comme une couverture thermique. La saleté, les poils d"animaux, l"herbe coupée et le tartre minéral se déposent profondément à l"intérieur des structures à microcanaux ou à tubes et ailettes. Cet encrassement bouche physiquement les voies d"air et isole les surfaces en cuivre ou en aluminium, empêchant ainsi la chaleur de se déplacer vers le flux d"air. Même une fine couche de saleté détruit le coefficient de transfert de chaleur efficace du serpentin.
Les graines de peuplier sont particulièrement destructrices. Ils flottent dans l’air et adhèrent à la surface légèrement humide et chaude du serpentin, s’enroulant dans une couverture serrée ressemblant à du feutre. Une fois cette couverture formée, la pression statique monte en flèche. Le ventilateur continue de tourner, mais aucun air ne passe à travers les ailettes. La seule solution consiste à décoller physiquement le tapis et à laver chimiquement les débris restants du paquet d"ailerons.
Les restrictions de circulation d’air ne sont pas seulement externes ; l"usure mécanique interne diminue rapidement la vitesse de l"air.
Les roulements du moteur du ventilateur s"usent, ce qui fait chuter les régimes et diminue le total de pieds cubes par minute (CFM).
L"installation d"une pale de ventilateur de remplacement avec un pas incorrect modifie complètement le profil du flux d"air.
Des condensateurs de fonctionnement faibles ralentissent le moteur du ventilateur, le font surchauffer et finissent par tomber en panne en cas de surcharge thermique.
Les courroies qui glissent dans les ensembles de ventilateurs commerciaux entraînés par courroie provoquent une rotation irrégulière et faible du ventilateur.
Les carénages de ventilateur manquants ou les déflecteurs cassés permettent à l’air de contourner entièrement le serpentin.
Les techniciens doivent vérifier l"ampérage et le régime du moteur du ventilateur lors de chaque visite de maintenance. Un moteur consommant des ampères élevés est probablement en panne ou lutte contre une pression statique élevée. Le remplacement d"une pale de ventilateur nécessite de faire correspondre le diamètre, le pas et l"emplacement exact du moyeu de la pale OEM. Une pale trop haute ou trop basse dans le carénage ne déplacera pas le volume d"air correct, quel que soit le régime du moteur.
Dans les installations commerciales spécialisées, le chemin de l’air passe par des conduits. Les clapets coupe-feu et les registres de contrôle à l'intérieur de ces conduits limitent le flux d'air s'ils ne s'ouvrent pas complètement ou s'ils restent coincés. De plus, les conduits flexibles connectés à un condenseur de réfrigération à distance s'affaissent avec le temps. L'accumulation d'eau à l'intérieur de ces conduits flexibles affaissés crée de graves blocages physiques, étouffant l'alimentation en air et envoyant des pressions de refoulement à travers le toit.
Les conduits rigides sont toujours préférés pour déplacer l’air vers et depuis les unités distantes. Si un conduit flexible doit être utilisé, il doit être serré et soutenu tous les quelques pieds avec des selles larges pour éviter l"affaissement. Tout coude ou pli prononcé dans les conduits ajoutera une pression statique massive au système, nécessitant un moteur de ventilateur plus gros et plus puissant pour vaincre la résistance.
La recirculation de l"air chaud se produit lorsque l"air chaud évacué soufflant par le haut de l"unité est aspiré vers les persiennes d"admission. Ce court-circuit frappe durement dans les espaces confinés, sous de faibles surplombs ou lorsque plusieurs unités sont trop rapprochées. Le HAR augmente artificiellement la température du bulbe sec de l’air entrant. Comme l’air ambiant est déjà chaud, la différence de température entre l’air et le réfrigérant diminue, ce qui détruit l’efficacité de l’échange thermique.
Imaginez une unité conçue pour fonctionner dans un air ambiant à 95 degrés. Si HAR se produit, l’air entrant dans le serpentin peut être à 115 degrés. Le système tente désormais de rejeter la chaleur dans un air déjà plus chaud que la température de condensation du réfrigérant. Le compresseur fonctionnera en continu, la pression de refoulement déclenchera le pressostat de sécurité haute pression et le bâtiment perdra complètement son refroidissement. La réparation du HAR nécessite souvent l’installation de hottes d’évacuation d’air ou le déplacement physique de l’équipement.
Le blocage du flux d’air déclenche une augmentation immédiate et violente de la pression de la tête. Comme la chaleur ne peut pas s’échapper, le réfrigérant reste plus longtemps à l’état de vapeur à haute pression. Cela déclenche un débat commun concernant le sous-refroidissement. Lorsque le débit d’air est restreint, les valeurs de sous-refroidissement augmentent. Cela se produit parce que la pression de refoulement augmente beaucoup plus rapidement que la température de la conduite de liquide ne peut se normaliser, créant une valeur de sous-refroidissement calculée plus élevée même si le système est défaillant.
Les techniciens diagnostiquent souvent à tort ce sous-refroidissement élevé comme une surcharge. Ils récupèrent le réfrigérant pour réduire le sous-refroidissement, ce qui prive de faim le serpentin de l"évaporateur et fait chuter la pression d"aspiration. Le véritable problème n’a jamais été le montant des frais ; c"était le manque de circulation d"air à travers le serpentin extérieur. Vérifiez toujours la propreté du débit d’air et du serpentin avant de connecter des jauges ou d’ajuster la charge de réfrigérant.
Fonctionner avec un débit d"air restreint oblige le compresseur à subir des abus thermiques extrêmes. Les températures de refoulement élevées cuisent l"huile de réfrigération, provoquant la formation d"acide et l"accumulation de boues. Cette surcharge thermique finit par brûler les enroulements du stator du compresseur, provoquant un court-circuit à la masse. De plus, le fait de ne pas condenser correctement le réfrigérant laisse le serpentin de l’évaporateur affamé, provoquant une baisse massive de la capacité de refroidissement sensible et latente à l’intérieur.
Le compresseur s"appuie sur le gaz d"aspiration froid revenant de l"évaporateur pour refroidir les enroulements internes du moteur. Lorsque le serpentin extérieur est restreint, le réfrigérant liquide entrant dans le dispositif de mesure est trop chaud. Il s"évapore trop rapidement dans l"évaporateur, produisant très peu d"effet de refroidissement. Les gaz aspirés retournant au compresseur sont donc trop chauds pour refroidir le moteur, ce qui entraîne une panne rapide et catastrophique de la mécanique du compresseur.
La première étape pour détecter les problèmes de circulation d’air est une inspection visuelle approfondie. Les techniciens doivent rechercher les ailerons aplatis causés par des dommages causés par la grêle, un lavage sous pression agressif ou un impact physique. Faire briller une lampe de poche à travers la face de la bobine expose des sabots profondément enracinés, comme du pollen emmêlé ou des poils d"animaux, qui se cachent d"un coup d"œil rapide.
Regardez le sol autour de l"unité. S"il y a une forte accumulation de peluches, d"herbe coupée ou de feuilles, ces débris se trouvent probablement également à l"intérieur du serpentin. Inspectez la pale du ventilateur pour déceler des fissures ou des poids d"équilibrage manquants. Un moteur de ventilateur vibrant indique une pale déséquilibrée, ce qui réduit le régime et le débit d"air. Vérifiez le carénage du ventilateur pour un bon alignement ; la lame doit être placée exactement là où le fabricant le spécifie pour maximiser le tirage d"air.
Les jauges de réfrigération donnent la preuve thermodynamique d"une restriction de débit d"air. Le symptôme classique est une pression de refoulement anormalement élevée associée à des températures élevées dans les conduites de liquide. En mesurant avec précision le sous-refroidissement et la surchauffe réels, les techniciens isolent les problèmes de débit d"air d"autres problèmes mécaniques, comme une surcharge du système ou un détendeur thermostatique (TXV).
Si la pression de refoulement est élevée, le sous-refroidissement est élevé et la surchauffe est normale à légèrement élevée, vous avez un problème de débit d"air du côté haut. Connectez les sondes de température à la conduite de liquide et à la conduite d"aspiration. Utilisez des jauges numériques pour obtenir des températures de saturation précises. Les données montreront clairement que le réfrigérant ne rejette pas de chaleur, ce qui indique directement un serpentin sale, un moteur de ventilateur défaillant ou un blocage physique.
La mesure du delta de température (TD) à travers le serpentin donne une image claire du rejet de chaleur. Un serpentin restreint présente généralement une répartition de température anormalement élevée car le petit volume d"air circulant à travers les ailettes absorbe beaucoup trop de chaleur. Les techniciens utilisent également des anémomètres pour mesurer la vitesse réelle de l"air (CFM) soufflant par le haut du carénage du ventilateur, en comparant ces chiffres aux spécifications de base du fabricant.
Méthode de diagnostic | Symptôme de restriction | Implications sur le terrain |
|---|---|---|
Inspection visuelle | Ailettes aplaties, tapis de saleté épais | Blocage physique empêchant l’entrée d’air |
Lectures de jauge | Pression de refoulement élevée, sous-refroidissement élevé | Incapacité à rejeter efficacement la chaleur |
Delta de température (TD) | Division de température anormalement élevée | Faible volume d"air absorbant trop de chaleur |
Test anémomètre | Faible CFM au carénage de décharge | Ventilateur sous-performant ou résistance statique importante |
Test de tirage d"ampli | Ampères de compresseur élevés, ampères de ventilateur faibles | Le compresseur est mis à rude épreuve, le ventilateur ne bouge pas de masse d"air |
Récupérer le flux d’air nécessite des habitudes d’entretien strictes. Les procédures de lavage chimique des serpentins nécessitent une sélection minutieuse ; les nettoyants alcalins fonctionnent mieux pour la graisse et la saleté standard, tandis que les nettoyants acides gèrent une oxydation sévère. Les techniciens doivent utiliser des outils de peignage d"ailerons appropriés pour redresser les ailettes en aluminium pliées, ouvrant ainsi les voies géométriques d"origine nécessaires à la pleine vitesse de l"air.
Lorsque vous lavez un serpentin, lavez toujours de l’intérieur vers l’extérieur. Pousser l"eau de l"extérieur ne fait qu"enfoncer la saleté plus profondément dans le pack d"ailettes. Retirez le dessus de l"appareil, écartez le moteur du ventilateur et utilisez un jet d"eau à basse pression pour éliminer les débris par où ils sont entrés. Appliquez le nettoyant chimique, laissez-le agir pendant le temps recommandé par le fabricant et rincez abondamment jusqu"à ce que l"eau soit complètement claire.
Choisir la bonne architecture d’équipement permet d’éviter les problèmes de circulation d’air avant qu’ils ne surviennent. Le choix d’une unité d’évacuation verticale pousse l’air chaud évacué vers le haut, loin des passerelles et des murs adjacents. L’utilisation d’une configuration à distance permet aux ingénieurs de déplacer le processus de rejet de chaleur vers un toit ou une zone ouverte avec un flux d’air ambiant massif. Lorsque l’espace est restreint, l’installation d’une unité compacte construite avec des ventilateurs hautement statiques garantit que le système peut s’adapter à des empreintes architecturales restreintes.
Les ingénieurs doivent calculer la chaleur totale de rejet (THR) du système et sélectionner une bobine capable de supporter cette charge à la température ambiante de conception spécifique de l"emplacement. Un léger surdimensionnement du serpentin peut fournir une protection contre un encrassement futur, mais cela nécessite une gestion minutieuse de la charge de réfrigérant et des contrôles de pression de refoulement dans des conditions ambiantes basses.
Les enceintes architecturales doivent respecter la thermodynamique. Lors de la construction de persiennes de protection, de déflecteurs ou de cages de sécurité, les entrepreneurs doivent calculer le pourcentage de surface libre pour s'assurer qu'il répond ou dépasse les exigences de débit d'air du fabricant. Un angle approprié des persiennes et un espacement large empêchent la création de zones de pression statique élevée, permettant au condenseur de respirer sans restriction.
Si une cage de sécurité est nécessaire pour prévenir le vol ou le vandalisme, utilisez un treillis métallique de gros calibre avec de grandes ouvertures plutôt que du métal déployé. Le métal déployé agit comme une râpe à fromage, coupant l’air et créant d’énormes turbulences. Le but est de protéger les équipements sans modifier le profil aérodynamique de l’air entrant dans la batterie.
Appliquez une zone de dégagement stricte d"au moins 24 pouces autour de toutes les unités extérieures pour garantir une entrée d"air sans restriction.
Planifiez des inspections visuelles de routine et des nettoyages chimiques pour éliminer les débris profondément enracinés avant qu’ils n’augmentent la pression statique.
Évaluez tous les écrans architecturaux, clôtures ou couvertures décoratives pour une circulation d"air adéquate dans la zone libre, et retirez-les s"ils provoquent une recirculation de l"air chaud.
Mesurez les écarts de température et les consommations d"ampérage du moteur du ventilateur lors de chaque appel de service pour détecter rapidement les restrictions mécaniques du débit d"air.
R : Les arbustes et la végétation doivent être plantés à au moins 18 à 24 pouces des panneaux extérieurs. Ce dégagement garantit que le ventilateur peut aspirer suffisamment d"air ambiant sans créer de zones de pression négative ni tirer de feuilles dans les ailettes du serpentin.
R : Un serpentin sale agit comme un isolant et restreint le flux d’air, obligeant le compresseur à travailler plus fort pour rejeter la chaleur. Cela augmente la pression de décharge et le taux de compression, ce qui amène directement le système à consommer davantage de courant électrique.
R : L’utilisation d’un nettoyeur haute pression est fortement déconseillée. La pression intense de l"eau plie et aplatit facilement les délicates ailettes en aluminium, ce qui restreint de manière permanente le flux d"air et détruit les capacités de transfert de chaleur du serpentin.
R : La recirculation de l"air chaud se produit lorsque l"air évacué chauffé du haut de l"appareil est ramené dans les grilles d"admission latérales. Cela augmente la température de l"air entrant, réduisant ainsi considérablement la capacité de refroidissement du système.
R : Lorsque le flux d"air est bloqué, la chaleur ne peut pas s"échapper, ce qui entraîne une augmentation rapide de la pression de refoulement. Étant donné que la pression augmente beaucoup plus rapidement que la température de la conduite de liquide ne peut s"ajuster, la valeur de sous-refroidissement calculée augmente artificiellement.
R : La plupart des couvercles décoratifs ne sont pas sécuritaires pendant le fonctionnement, car ils réduisent considérablement l"espace libre disponible pour l"entrée d"air. Ils créent une pression statique élevée et entraînent souvent une surchauffe du compresseur et une panne prématurée.
