Un échange thermique inefficace entraîne des coûts financiers et opérationnels croissants pour les installations industrielles et commerciales. Les spécifications des équipements de base garantissent rarement des performances réelles une fois le système mis en service. Les arrêts inattendus pour maintenance d’urgence perturbent les calendriers de production critiques et dévastent la rentabilité des installations. Les installations fonctionnent souvent en partant du principe que les équipements installés conserveront indéfiniment leurs performances initiales, ignorant la nature dynamique des systèmes thermiques.
Des écarts mineurs dans les conditions de fonctionnement réduisent considérablement les taux de transfert thermique. Un débit d'air inadéquat, une dynamique des fluides inappropriée, des caractéristiques instables du flux d'alimentation ou une accumulation de givre non gérée augmentent la consommation d'énergie et accélèrent l'usure des équipements. Ces variables créent un effet en cascade, obligeant les compresseurs et les pompes à travailler plus fort pour obtenir la même puissance de refroidissement ou de chauffage. L'audit et le contrôle de paramètres de fonctionnement spécifiques sont nécessaires pour maintenir un évaporateur économe en énergie . L'évaluation des conditions du système, l'atténuation des risques opérationnels et l'optimisation du rendement constituent la base d'une gestion thermique fiable.
Le débit d"air et la vitesse sont fondamentaux : une répartition adéquate et uniforme de l"air sur la surface du serpentin n"est pas négociable pour maintenir la capacité nominale de tout refroidisseur d"air de grande capacité.
La gestion du gel dicte la disponibilité : dans les applications en dessous de zéro, un contrôle précis des points de rosée de l"air entrant et des cycles de dégivrage optimisés empêchent l"isolation des couches de givre qui paralysent l"efficacité thermique.
Le débit à l"état stable est crucial : même des fluctuations mineures de la dynamique des fluides ou de la composition du flux peuvent déstabiliser un système d"évaporateur, déclenchant un encrassement et de graves baisses de l"efficacité du transfert de chaleur.
L"intégrité des matériaux soutient les performances : fonctionner dans des environnements agressifs nécessite une métallurgie spécifique ; l"utilisation d"un refroidisseur d"air résistant à la corrosion empêche la dégradation de la surface qui autrement entraverait le transfert de chaleur.
Équilibre systémique par rapport aux solutions isolées : L"amélioration de l"efficacité nécessite d"équilibrer les différentiels de température, les débits de réfrigérant, l"économie de vapeur et les protocoles de maintenance prédictive plutôt que de surindexer une seule mesure.
L’efficacité de l’échange thermique consiste à maximiser le coefficient global de transfert de chaleur, communément appelé valeur U. Cette mesure représente l"efficacité avec laquelle la chaleur se déplace de la source au puits à travers les surfaces des tubes et des ailettes. La minimisation des températures d"approche garantit que le système fonctionne aussi près que possible des limites thermodynamiques théoriques. L’optimisation de la puissance du compresseur influence directement l’empreinte énergétique de l’ensemble du cycle de réfrigération. Les mesures standard de l’industrie évaluent ces performances dans différentes applications.
Les installations suivent les kW/tonne pour mesurer la consommation électrique par rapport à la puissance de refroidissement. Le coefficient de performance (COP) fournit un rapport direct entre le chauffage ou le refroidissement utile fourni et le travail requis. Dans les applications de traitement, les taux d"évaporation et le taux d"économie de vapeur dictent la viabilité opérationnelle. Le ratio d’économie de vapeur mesure les livres d’eau évaporées par livre de vapeur utilisée. Un ratio plus élevé indique une meilleure utilisation de l’énergie. Les techniciens sur le terrain doivent mesurer ces mesures régulièrement pour établir une base de référence pour un fonctionnement normal.
Mesure de performances | Portée/cible optimale | Indicateurs de performance sous-optimale |
|---|---|---|
Température d"approche | Faible (proche des spécifications de conception) | Une température d"approche élevée indique un encrassement ou un mauvais débit d"air. |
kW/tonne | Faible (utilisation efficace de l’énergie) | Un pic de kW/tonne suggère un surmenage du compresseur ou un blocage de la bobine. |
Ratio d"économie de vapeur | Élevé (utilisation efficace de la vapeur) | Un faible rapport indique une perte de chaleur, une mauvaise recompression de la vapeur ou un tartre. |
Transfert de chaleur global (valeur U) | Élevé (échange thermique rapide) | La baisse de la valeur U indique des couches isolantes comme le gel ou le transfert d’huile. |
Une performance dégradée gonfle directement les dépenses opérationnelles. L’augmentation de la consommation d’énergie due aux compresseurs et aux ventilateurs surchargés fait grimper les factures de services publics d’un mois à l’autre. Les délais de traitement prolongés réduisent le débit global des installations, limitant ainsi la capacité de production. Dans les environnements sensibles à la température, un mauvais échange thermique entraîne une perte inacceptable de produit et une dégradation de la qualité. Un congélateur-chambre qui ne parvient pas à maintenir la température peut ruiner des milliers de dollars de stocks en quelques heures.
L’instabilité opérationnelle entraîne des coûts cachés qui dépassent souvent les pénalités énergétiques directes. Les arrêts fréquents et imprévus pour le détartrage manuel, le nettoyage ou la réparation des serpentins détruisent les calendriers de production. Chaque heure passée à réparer un évaporateur encrassé représente une perte de revenus et des heures de travail gaspillées. Les équipes de maintenance contraintes d'adopter des modes de réparation réactifs ne peuvent pas exécuter la maintenance préventive planifiée, ce qui entraîne une dégradation supplémentaire du système dans l'ensemble de l'installation.
La répartition de l’air à travers le serpentin détermine le succès du transfert thermique. La vitesse frontale a un impact direct sur le coefficient de transfert de chaleur par convection. Une vitesse appropriée détruit la résistance de la couche limite sur la surface des ailettes, permettant à la chaleur de se transférer rapidement de l"air au réfrigérant. Si l’air se déplace trop lentement, le transfert de chaleur stagne et le serpentin peut geler. S"il se déplace trop rapidement, les chutes de pression augmentent inutilement, ce qui gaspille l"énergie du ventilateur et risque de chasser l"humidité du serpentin dans l"espace conditionné.

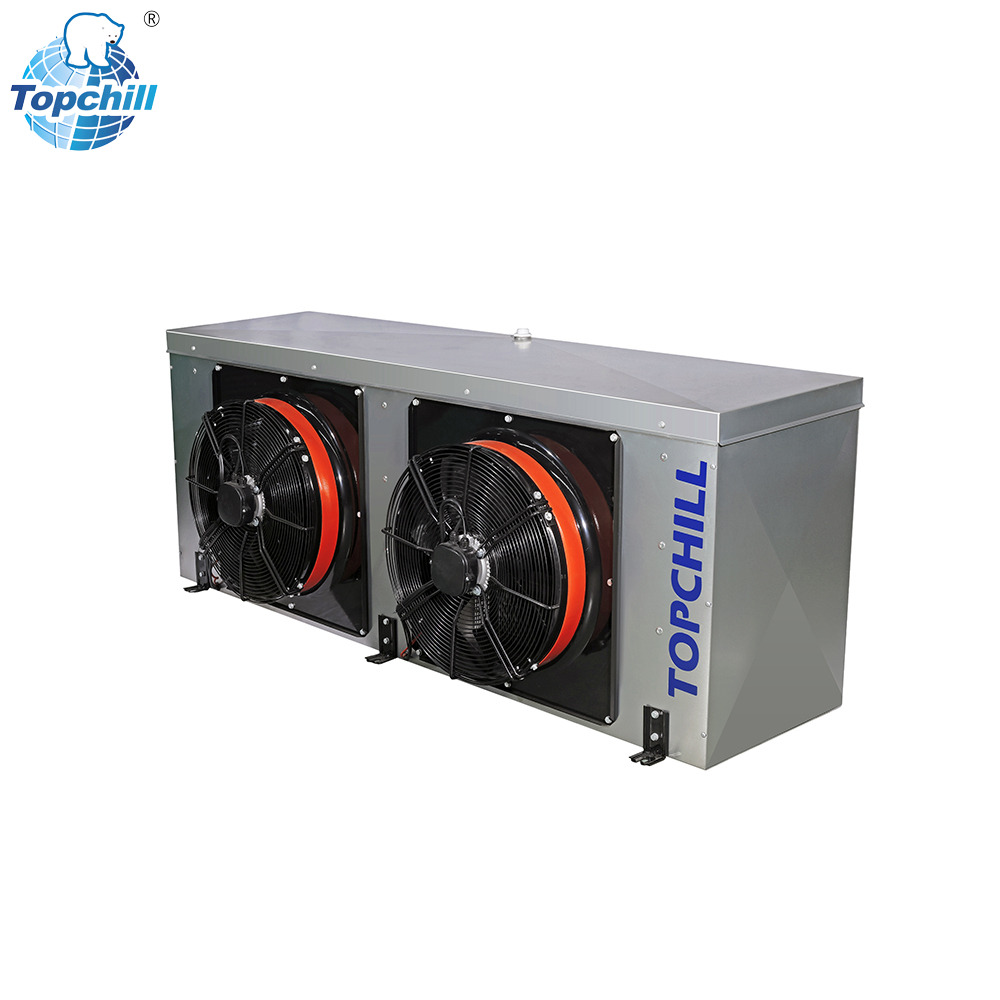

Le fonctionnement d’un refroidisseur d’air de grande capacité nécessite un réglage précis du ventilateur et une gestion de la pression statique. La configuration des conduits doit diriger l’air uniformément sur toute la face du serpentin. En évitant le contournement de l'air du serpentin, tout l'air en mouvement participe activement au processus d'échange thermique. Les déflecteurs et les plaques d'obturation doivent être installés correctement pour forcer l'air à travers le pack d'ailettes plutôt qu'autour de celui-ci.
Mesurez la vitesse frontale en plusieurs points de la bobine pour identifier les points morts.
Inspectez les pales et les carénages du ventilateur pour déceler tout dommage ou dégagement inapproprié qui réduit le débit d"air.
Vérifiez que les chemins d"air de retour sont exempts d"obstructions telles que des palettes ou des équipements empilés.
Ajustez la vitesse des ventilateurs à l"aide de variateurs de fréquence (VFD) pour répondre aux exigences réelles de la charge.
L"équilibre entre la température d"évaporation et la température du fluide entrant définit le Delta-T. Un Delta-T plus large augmente la capacité mais force le compresseur à fonctionner à des pressions d"aspiration plus faibles, réduisant ainsi l"efficacité globale. Un Delta-T plus étroit améliore l"efficacité du compresseur et maintient une humidité ambiante plus élevée, ce qui empêche la déshydratation des produits dans les applications de stockage des aliments. Trouver le bon équilibre est nécessaire pour des performances optimales du système.
Des réglages de surchauffe appropriés maintiennent le système stable. Les opérations du détendeur doivent doser le réfrigérant avec précision dans le serpentin. Cela évite les coups de liquide, qui endommagent mécaniquement les compresseurs. Un dosage précis maximise également la surface active de la bobine. Si la vanne est sous-alimentée, une partie du serpentin reste privée de réfrigérant liquide, gaspillant ainsi la surface de transfert de chaleur. En cas de suralimentation, le liquide atteint la conduite d"aspiration, risquant ainsi une panne du compresseur.
La formation du givre suit des principes thermodynamiques stricts. Le givre s’accumule rapidement sur les surfaces d’un échangeur thermique à stockage froid fonctionnant en dessous de zéro. Cela se produit lorsque la température du point de rosée de l’air entrant dépasse la température de la surface du serpentin. L'humidité de l'air se condense et gèle sur les ailettes. Le givre agit comme un puissant isolant, bloquant le transfert de chaleur de l’air vers le réfrigérant. Cela restreint également les passages d’air, aggravant la perte d’efficacité en réduisant le débit d’air.
La gestion des charges thermiques latentes nécessite une discipline opérationnelle. L"exécution de contrôles de dégivrage à la demande lance la fusion uniquement lorsque cela est nécessaire, économisant ainsi de l"énergie par rapport aux cycles de dégivrage rigides basés sur le temps. L"atténuation de la restriction du débit d"air induite par le gel empêche le serpentin de s"isoler complètement de l"espace réfrigéré. Les capteurs de fin de dégivrage doivent être placés dans la partie la plus froide du serpentin pour garantir que toute la glace se dissipe avant le redémarrage du cycle de réfrigération.
La chimie des procédés et les systèmes de traitement des eaux usées reposent sur une dynamique des fluides constante. Des changements mineurs dans le débit d’alimentation, la viscosité et la concentration du soluté modifient l’élévation du point d’ébullition. À mesure que la concentration augmente, le point d’ébullition augmente, ce qui nécessite des températures plus élevées pour maintenir l’évaporation. La formation de mousse perturbe la séparation des vapeurs, provoquant un transfert de liquide dans le flux de vapeur. Ces variables ont un impact direct sur le transfert de chaleur par convection au sein des tubes.
Le transfert d’huile du compresseur agit comme une barrière isolante sur les surfaces internes des tubes dans les systèmes de réfrigération. Les contaminants organiques créent des problèmes d’encrassement similaires dans les évaporateurs de procédé, dégradant le transfert de chaleur global. Le maintien de régimes d’écoulement optimaux est obligatoire. Le flux turbulent améliore le mélange et le transfert de chaleur par rapport au flux laminaire. Une vitesse appropriée évite une ébullition sèche localisée, un tartre et un encrassement grave des tubes.
Les pressions de fonctionnement et les vitesses de vapeur influencent l"économie de vapeur dans les configurations multi-effets. L"abaissement de la pression par effets successifs permet d"ébullition à des températures plus basses, en réutilisant la chaleur latente de l"effet précédent. Cette configuration de pression en cascade maximise l’évaporation obtenue à partir d’une seule livre de vapeur motrice. Une ventilation adéquate des gaz non condensables est nécessaire pour maintenir ces différences de pression et empêcher la fixation des vapeurs.
L’intégration des systèmes de recompression mécanique de vapeur (MVR) et de recompression thermique de vapeur (TVR) améliore considérablement la réutilisation de l’énergie. Le MVR utilise un compresseur mécanique pour augmenter la pression et la température de la vapeur, lui permettant ainsi d"être réutilisé comme moyen de chauffage. Le TVR utilise de la vapeur motrice à haute pression via un thermocompresseur pour entraîner et comprimer la vapeur à basse pression. Le maintien de différences de pression d"aspiration et de refoulement précises optimise cette récupération d"énergie, réduisant ainsi la dépendance à la vapeur fraîche de la chaudière.
Les éléments de conception physique interagissent directement avec les conditions d’exploitation. Le diamètre du tube, l"espacement des ailettes et les micro-rainures internes modifient le comportement du fluide et de l"air. Les micro-rainures augmentent la surface interne et favorisent un flux de réfrigérant turbulent, améliorant ainsi le transfert de chaleur. Un espacement plus étroit des ailettes offre une plus grande surface externe mais augmente la sensibilité au blocage par le gel et à l"encrassement.
La surface physique a des limites thermodynamiques. Le simple fait d"augmenter la taille du serpentin produit des rendements décroissants si la répartition du flux d"air reste mauvaise. Si la vitesse du fluide chute ou si la qualité de la vapeur se dégrade, la surface supplémentaire n"apporte aucun avantage pratique. La conception du système doit correspondre à l’environnement d’exploitation prévu. Un serpentin conçu pour l’air pur tombera rapidement en panne dans un environnement industriel poussiéreux, quelle que soit sa surface théorique.
Les environnements agressifs détruisent les équipements standards. Les protocoles de nettoyage à forte salinité, à dégagement gazeux acide ou caustique nécessitent une métallurgie spécifique. La spécification d'un refroidisseur d'air résistant à la corrosion empêche une dégradation rapide de la surface. Le cuivre et l'aluminium standard offrent une excellente conductivité thermique mais échouent rapidement dans des conditions difficiles, entraînant des fuites de réfrigérant et une panne du système.
Matériau / Revêtement | Conductivité thermique | Résistance à la corrosion | Meilleur environnement d"application |
|---|---|---|---|
Cuivre/aluminium standard | Excellent | Faible | Réfrigération commerciale propre, CVC standard. |
Ailerons enduits d"époxy | Bon (légère pénalité) | Modéré à élevé | Zones côtières, légers dégagements gazeux industriels. |
Tubes/ailettes en acier inoxydable | Modéré | Très élevé | Transformation alimentaire, lavages caustiques, industrie lourde. |
Titane | Faible à modéré | Extrême | Environnements très acides, traitements chimiques spécialisés. |
L"abaissement des températures d"aspiration augmente la différence de température, augmentant ainsi la capacité de refroidissement immédiate. Ce compromis conceptuel entraîne une lourde pénalité. Des pressions d"aspiration plus faibles obligent le compresseur à travailler beaucoup plus fort, augmentant ainsi le taux de compression. Cela réduit l’efficacité du compresseur et augmente la consommation d’énergie globale du système. Les opérateurs doivent trouver le point idéal où la capacité répond à la demande sans entraîner une consommation électrique excessive. La recherche d’une capacité maximale ruine souvent l’efficacité de l’ensemble du système.
Investir dans des contrôles avancés génère des rendements substantiels. Les détendeurs électroniques (EEV) et les entraînements à fréquence variable (VFD) sur les ventilateurs et les pompes optimisent les performances de manière dynamique en fonction des conditions de charge en temps réel. Une métallurgie de qualité supérieure évite les défaillances prématurées. Ces mises à niveau nécessitent des investissements initiaux plus élevés que les unités standard disponibles dans le commerce.
Les implications en matière de coût du cycle de vie favorisent fortement l"investissement. Les améliorations en matière d"économie de vapeur et la réduction des intervalles de maintenance dans les applications de processus industriels compensent rapidement le prix d"achat initial. L’économie à long terme repose sur des équipements durables et contrôlables. Une bobine moins chère qui doit être remplacée tous les trois ans coûte beaucoup plus cher qu’une bobine haut de gamme qui dure quinze ans.
La modification des conditions de fonctionnement des équipements existants présente des risques importants. L"augmentation de la vitesse du ventilateur peut provoquer des vibrations structurelles ou dépasser l"ampérage nominal du moteur. Le changement de réfrigérant modifie les débits massiques et les pressions de fonctionnement, nécessitant potentiellement de nouveaux détendeurs et des modifications de la tuyauterie. La modification des concentrations d"alimentation peut déclencher une formation de tartre inattendue dans les évaporateurs de procédé.
Pousser les anciens systèmes au-delà de leurs limites de conception d"origine risque de provoquer un entraînement de liquide ou des pannes de pression catastrophiques. Les installations doivent effectuer un audit approfondi du système avant de mettre en œuvre des changements opérationnels. Ce cadre garantit que l"infrastructure existante peut gérer les stratégies d"optimisation proposées. Vérifiez les tailles de tuyauterie, les supports structurels et les capacités électriques avant de modifier les paramètres de fonctionnement.
Les programmes de maintenance fondés sur des données probantes maintiennent des conditions de fonctionnement optimales. S"appuyer sur une maintenance réactive garantit des arrêts inattendus. La dérive du système de suivi identifie les problèmes très tôt avant qu"ils ne provoquent une panne catastrophique. Les techniciens doivent surveiller les tendances de la température d’approche et suivre les chutes de pression dans le serpentin. Une chute de pression croissante indique un encrassement ou une accumulation de givre.
Enregistrez chaque semaine les pressions d’aspiration et les valeurs de surchauffe pour détecter la dérive du détendeur.
Inspectez mensuellement les surfaces du serpentin pour déceler un encrassement localisé ou des configurations de givre inégales qui indiquent des problèmes de circulation d"air.
Effectuez un nettoyage chimique régulier pour éliminer le tartre et la croissance biologique des surfaces des tubes.
Étalonnez les capteurs de température et de pression deux fois par an pour garantir que les systèmes de contrôle reçoivent des données précises.
Analysez des échantillons d"huile de compresseur pour détecter l"usure interne et maintenir une pureté absolue du fluide.
Lancer un audit de performance de base axé sur les débits actuels, le Delta-T et les mesures de consommation d"énergie.
Consultez des spécialistes en ingénierie thermique pour identifier les inefficacités cachées dans les conduits, la tuyauterie ou la logique de contrôle.
Améliorez les procédures opérationnelles standard de maintenance pour vous concentrer sur les mesures prédictives telles que les chutes de pression et les températures d"approche plutôt que sur les réparations réactives.
Installez des détendeurs électroniques et des variateurs de fréquence pour obtenir un contrôle dynamique du débit de réfrigérant et de la vitesse de l"air.
R : Le Delta-T idéal dépend de l’application. Pour la réfrigération commerciale, un Delta-T de 10°F à 15°F équilibre la capacité de refroidissement avec l"efficacité du compresseur. Un Delta-T plus étroit maintient une humidité plus élevée, empêchant la déshydratation du produit, tandis qu"un Delta-T plus large augmente l"élimination de l"humidité mais oblige le compresseur à travailler plus fort.
R : Le flux d’air dicte le taux de transfert de chaleur par convection. Une vitesse frontale adéquate et uniforme détruit la couche limite thermique sur les ailettes. Un débit d"air insuffisant réduit la capacité et provoque le gel, tandis qu"un débit d"air excessif augmente les chutes de pression et la consommation d"énergie du ventilateur sans gains de capacité proportionnels.
R : Le givre se forme lorsque la température de la surface du serpentin est inférieure au point de congélation et que le point de rosée de l"air entrant dépasse la température du serpentin. Le gel agit comme un isolant, réduisant considérablement le transfert de chaleur. Il bloque également les passages d’air, limitant le flux d’air et obligeant le système à consommer plus d’énergie pour maintenir les températures.
R : Les indicateurs clés incluent des durées de fonctionnement accrues des compresseurs, des factures d"énergie plus élevées et une incapacité à maintenir les températures de consigne. Les signes physiques comprennent des configurations de givre inégales, une accumulation excessive de glace, des chutes de pression inhabituelles à travers le serpentin et des alarmes de température élevée fréquentes.
R : Dans les applications de traitement, les fluctuations du débit modifient la vitesse du fluide et la dynamique d"ébullition à l"intérieur des tubes. De faibles débits provoquent une ébullition sèche localisée et un tartre rapide. Des débits élevés peuvent provoquer un transfert de liquide dans le flux de vapeur, réduisant ainsi l"économie de vapeur et contaminant les processus en aval.
R : Des mises à niveau sont nécessaires lorsque vous travaillez dans des environnements agressifs comme les zones côtières à forte salinité, les usines de traitement chimique avec des dégagements gazeux acides ou les installations alimentaires nécessitant des lavages caustiques sévères. Les bobines standard se dégradent rapidement dans ces conditions, entraînant des fuites et de graves pertes de capacité.
