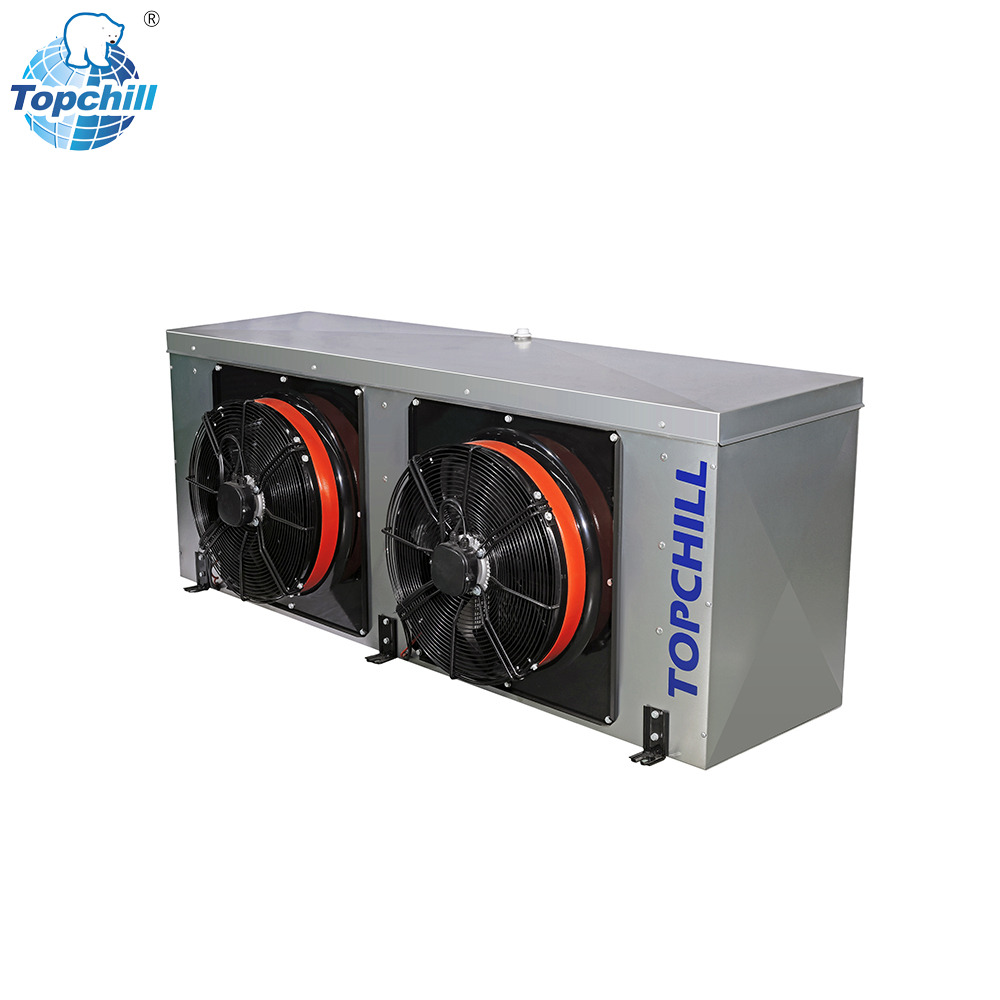

Un débit d’air inadéquat dans les systèmes de réfrigération industrielle entraîne de graves coûts opérationnels cachés, allant d’une consommation d’énergie excessive à une panne catastrophique du compresseur. Un débit d'air restreint ou insuffisant compromet directement le transfert de chaleur à travers le serpentin de l'évaporateur . Cette défaillance entraîne une inefficacité du système, une usure mécanique accrue et une qualité des produits ou un débit des installations compromis. Les gestionnaires d'installations et les techniciens doivent comprendre comment évaluer si un système nécessite un entretien de routine, un rééquilibrage du débit d'air ou une mise à niveau complète vers une unité de plus grande capacité. Ce guide fournit un cadre technique pour diagnostiquer les déficits de débit d'air, comprendre les variables environnementales et prendre des décisions basées sur des données sur les interventions du système afin de maintenir votre usine à fonctionner à des performances optimales.
Identifiez les symptômes mécaniques : la baisse de la pression d"aspiration, les mesures faussées du réfrigérant et la formation chronique de glace à l"entrée du serpentin de l"évaporateur sont les principaux indicateurs mesurables d"une défaillance du flux d"air.
Tenir compte des variables environnementales : les opérations à haute altitude réduisent la densité de l"air et dégradent le tonnage nominal, nécessitant des ajustements spécifiques du débit d"air volumétrique pour maintenir les débits massiques cibles.
Évaluez les compromis techniques : l"augmentation arbitraire du débit d"air n"augmente pas linéairement la capacité de refroidissement ; une vitesse d"air élevée empêche le serpentin de descendre jusqu"au point de rosée, limitant ainsi la déshumidification.
Déterminez le niveau d"intervention : faites la différence entre les problèmes de maintenance réversibles (par exemple, roues de soufflante encrassées, entrées restreintes) et les défaillances fondamentales des spécifications nécessitant un refroidisseur d"air de réfrigération d"atelier spécialisé ou un refroidisseur d"air de grande capacité.
Un faible débit d"air à travers le serpentin perturbe l"équilibre thermodynamique fondamental du cycle de réfrigération. Lorsque le volume d’air passant sur les ailettes diminue, le système absorbe moins de chaleur de l’espace conditionné. Étant donné que le réfrigérant à l’intérieur des tubes bout à un rythme proportionnel à la chaleur qu’il absorbe, un transfert de chaleur réduit entraîne une ébullition plus lente du réfrigérant. Cela entraîne directement une baisse de la pression d’aspiration retournant au compresseur. Les techniciens remarqueront que la température de saturation chute en dessous des spécifications de conception.
Si une faible pression d’aspiration n’est pas corrigée, le compresseur subit des contraintes mécaniques importantes. Le risque le plus immédiat est celui des projections de liquide. Lorsque le réfrigérant ne se vaporise pas complètement dans le serpentin en raison d’un manque de charge thermique, des gouttelettes de liquide descendent dans la conduite d’aspiration et pénètrent dans les cylindres du compresseur. Les compresseurs sont conçus pour pomper de la vapeur et non du liquide. Les coups provoquent des joints de culasse grillés, des soupapes cassées et des dommages internes catastrophiques. De plus, une faible pression d"aspiration signifie que le gaz réfrigérant renvoyé est moins dense, ce qui ne parvient pas à refroidir correctement les enroulements du moteur du compresseur, entraînant une surchauffe.
L"évaluation des chutes de pression nécessite de comparer les mesures actuelles de surchauffe et de sous-refroidissement aux spécifications d"origine du fabricant. Un système avec un débit d"air restreint présente généralement une faible pression d"aspiration et une faible surchauffe. L"établissement de mesures de diagnostic de base permet aux équipes de maintenance d"identifier la dégradation du flux d"air avant qu"elle ne déclenche une panne mécanique.
Métrique de diagnostic | Fonctionnement normal | Indication de débit d"air restreint |
|---|---|---|
Pression d"aspiration | Correspond à la température de saturation de conception | Nettement inférieur à la conception |
Surchauffer | 8°F à 12°F (typique) | Approchant 0°F (risque de reflux) |
Tirage de l"ampli du compresseur | Dans la notation RLA | Inférieur à la normale (moins de débit massique) |
L’air restreint fait chuter rapidement la température des serpentins. Lorsque la température de la surface du serpentin tombe en dessous du point de congélation de l’eau et en dessous du point de rosée de l’air ambiant, l’humidité se condense et gèle immédiatement sur les surfaces des ailettes. Ce processus déclenche l"accumulation de givre. L’entrée de la bobine sert de point de contrôle de diagnostic principal. Le givre s"accumule généralement ici en premier en raison des baisses de température localisées et de la réduction initiale de la vitesse de l"air lorsque l"air frappe le pack d"ailettes.
La glace crée une boucle d’échec aggravée. Le gel initial agit comme un isolant très efficace, empêchant la chaleur d’atteindre le réfrigérant. Cela fait encore baisser la température de la bobine. Simultanément, la masse physique de la glace bloque les espaces entre les ailerons, limitant encore plus le flux d’air. Cela accélère le processus de congélation jusqu"à ce que l"ensemble du serpentin devienne un bloc de glace solide, interrompant complètement la capacité de refroidissement du système.
Les techniciens doivent faire la différence entre les charges normales de gel et le gel anormal. Le gel normal se produit dans les applications à basse température et est géré par des cycles de dégivrage standard et chronométrés utilisant des radiateurs électriques ou du gaz chaud. Un gel anormal se produit rapidement entre les cycles de dégivrage et indique fortement des pannes de ventilateur, des courroies de ventilateur qui glissent ou des filtres à air gravement obstrués.
Inspectez visuellement la face du serpentin pour déceler une répartition inégale du givre.
Mesurez la vitesse de l"air au niveau de la grille de reprise d"air à l"aide d"un anémomètre.
Vérifiez la minuterie de dégivrage et le thermostat de terminaison pour vérifier leur bon fonctionnement.
Vérifiez la consommation en ampères du moteur du ventilateur pour vous assurer qu’il fonctionne à pleine capacité.
La réduction du transfert de chaleur a un impact important sur les applications de congélation rapide individuelle (IQF) et les surgélateurs. Ces systèmes s"appuient sur de l"air à grande vitesse pour éliminer rapidement la chaleur des produits, en les congelant individuellement avant que les cristaux de glace n"endommagent les structures cellulaires. Lorsque le débit d"air diminue, le coefficient de transfert de chaleur chute, prolongeant ainsi le temps nécessaire pour ramener le produit à la température centrale cible.
Une vitesse de l"air insuffisante perturbe le processus de fluidisation dans les tunnels IQF. Les produits comme les baies, les pois ou les viandes coupées en dés doivent être suspendus dans un courant ascendant à grande vitesse pour être congelés séparément. Sans une circulation d’air adéquate, le lit de produit s’effondre. Les articles gèlent ensemble en gros amas, entraînant une perte d’humidité importante, des brûlures de congélation et des lots rejetés.
Le coût commercial de cette dégradation est important. Les temps de congélation prolongés réduisent le débit global de l"installation, créant des goulots d"étranglement dans les calendriers de production. Des temps de lot plus lents augmentent la consommation d’énergie par livre de produit. De plus, ne pas répondre aux exigences de réduction rapide de la température compromet la conformité dans des environnements de sécurité alimentaire stricts, risquant ainsi la croissance bactérienne et les rappels de produits.
Les calculs de pieds cubes par minute (CFM) standard supposent un fonctionnement au niveau de la mer. Cependant, la densité de l’air diminue à mesure que l’altitude augmente. La distance physique entre les molécules d’air augmente, ce qui signifie qu’un pied cube d’air à 5 000 pieds contient beaucoup moins de masse qu’un pied cube au niveau de la mer. Les systèmes de réfrigération absorbent la chaleur en fonction du débit massique d"air (livres d"air par heure), et pas seulement du volume.
Cette densité d'air inférieure dégrade le tonnage nominal ou répertorié d'un refroidisseur d'air de réfrigération commerciale standard . Une unité conçue pour 10 tonnes de refroidissement au niveau de la mer ne peut fournir que 8,5 tonnes à une altitude plus élevée, car l'air plus mince transporte moins d'énergie thermique par pied cube. Pour compenser, le système doit déplacer un plus grand volume d’air pour atteindre le même débit massique.
Le calcul de l’augmentation requise du débit d’air volumétrique implique l’application de facteurs de correction d’altitude au CFM de base. Les ingénieurs des installations doivent spécifier des moteurs de ventilateur plus grands ou ajuster le pas des pales pour augmenter le CFM proportionnellement à la baisse de la densité de l"air. Ne pas s’adapter à l’altitude garantit une sous-performance chronique et des blocages fréquents à basse pression.
Les niveaux d’humidité ambiante dictent strictement les exigences en matière de débit d’air. La chaleur sensible modifie la température de l"air, tandis que la chaleur latente implique un changement de phase de l"humidité (condensation). Les environnements très humides introduisent d’énormes charges de chaleur latente. Si le débit d’air est trop faible, la température du serpentin chute brusquement, provoquant une extraction rapide de l’humidité qui se transforme rapidement en une importante formation de tartre due au gel.
L'équilibrage dynamique de la charge est essentiel dans des environnements tels que les applications à usage intensif de refroidisseur d'air de réfrigération d'atelier . Dans ces espaces, de grandes portes en baie s’ouvrent et se ferment fréquemment, introduisant d’énormes volumes d’air extérieur non conditionné et riche en humidité. Le système doit disposer d’un débit d’air suffisant pour gérer les pics soudains de chaleur latente sans geler immédiatement le serpentin. Une gestion appropriée du flux d'air garantit que le serpentin reste au-dessus du seuil critique de congélation tout en gérant la baisse sensible de la température.

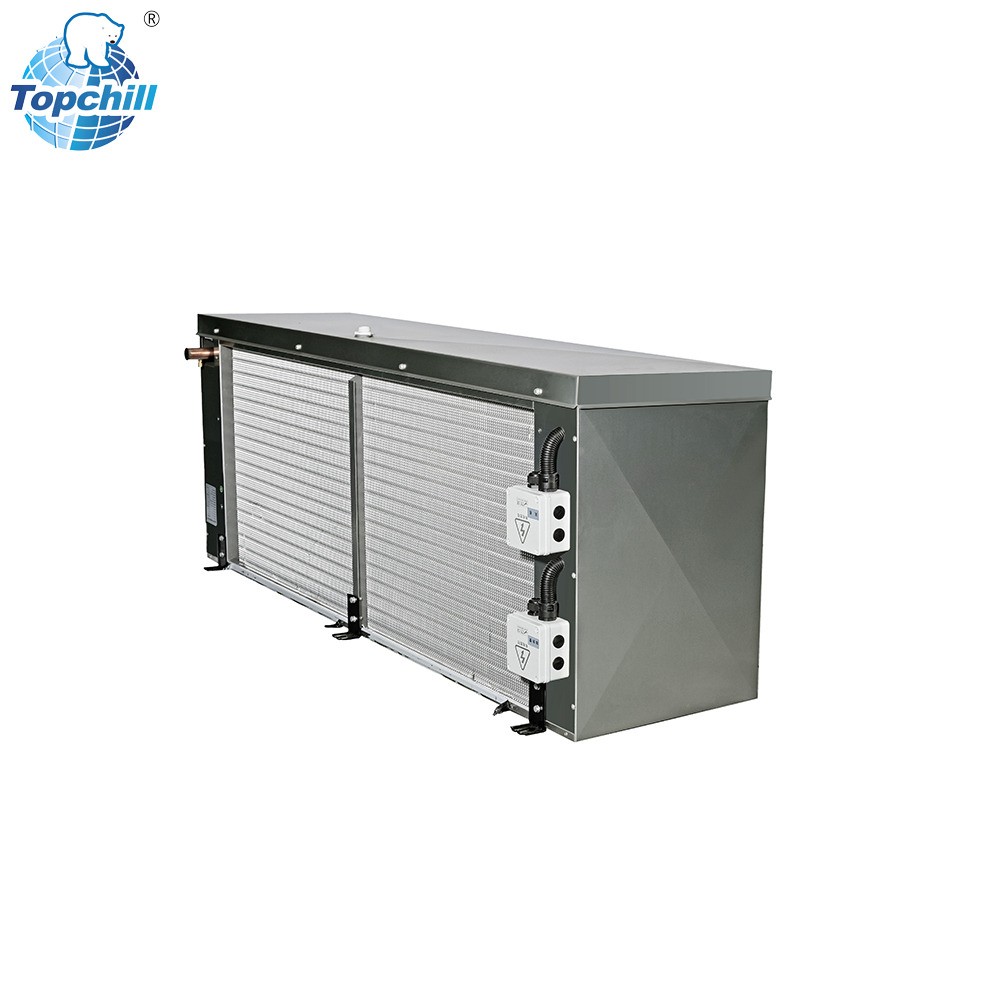

Avant d’envisager des mises à niveau d’équipement, les techniciens doivent auditer le chemin physique du flux d’air. Cela commence par l’inspection de l’entrée du serpentin à la recherche de débris, d’un film plastique ou de poussière accumulée qui bloque physiquement l’entrée de l’air. Ensuite, vérifiez la propreté de la roue du ventilateur ; même une fine couche de saleté sur les pales du ventilateur modifie leur profil aérodynamique, réduisant considérablement le CFM. Les techniciens doivent également vérifier la tension de la courroie des ventilateurs entraînés par courroie pour s"assurer qu"aucun glissement ne se produit et inspecter les supports de moteur pour détecter toute vibration susceptible d"indiquer une usure des roulements.
L’analyse des mesures de réfrigérant permet d’isoler la cause profonde. Un système avec un débit d"air restreint affichera une faible pression d"aspiration et une faible surchauffe. À l’inverse, un système avec une sous-charge réelle de réfrigérant affichera une faible pression d’aspiration mais une surchauffe élevée. Des lectures précises de la jauge empêchent les techniciens d"ajouter de manière incorrecte du réfrigérant à un système qui nécessite simplement un changement de filtre ou un nettoyage du serpentin.
Établir des critères stricts d’efficacité de la maintenance. Un nettoyage en profondeur, un lavage chimique des serpentins et le remplacement des courroies usées devraient restaurer l"unité au débit d"air nominal en usine. Si les relevés de pression statique et les tests à l"anémomètre confirment que le débit d"air reste insuffisant après une maintenance complète, le système souffre d"une limitation fondamentale de conception.
La maintenance ne peut pas surmonter les charges thermiques des installations qui ont dépassé la conception originale de l"équipement. Lorsque les volumes de production augmentent ou lorsqu"une installation introduit des produits plus chauds dans l"espace, l"infrastructure de refroidissement existante atteint un seuil opérationnel. À ce stade, aucun nettoyage n’obligera un petit serpentin à absorber la chaleur requise.
Les unités commerciales standard présentent un espacement des ailettes plus serré et des moteurs de ventilateur plus petits conçus pour des charges modérées et prévisibles. En revanche, les systèmes robustes de refroidissement d'unités industrielles sont conçus pour des environnements exigeants à haut débit. Ils utilisent un espacement d'ailettes plus large pour résister à l'accumulation de givre, des boîtiers de gros calibre pour résister à l'usure industrielle et des ventilateurs hautement statiques capables de pousser l'air à travers des piles de produits denses.
La mise à niveau vers un refroidisseur d'air de grande capacité permet aux ingénieurs d'adapter le rapport chaleur sensible/latente spécifique de l'espace. Les espaces industriels spécialisés nécessitent un équipement robuste capable de maintenir un débit d'air volumétrique élevé sans souffrir d'une formation rapide de gel, garantissant ainsi un fonctionnement continu pendant les périodes de pointe de production.
L"augmentation du débit d"air n"est pas une solution universelle ; il présente une relation inverse directe avec l"élimination de l"humidité. La déshumidification repose sur le fait que l’air passe suffisamment de temps en contact avec les ailettes du serpentin froid pour descendre en dessous de son point de rosée. Lorsque la vitesse de l’air est trop élevée, l’air passe trop rapidement devant les ailettes. La température de la batterie augmente légèrement en raison du volume massif d’air relativement chaud, l’empêchant de descendre suffisamment en dessous du point de rosée.
Cette limite thermodynamique supprime la déshumidification. Même si l’espace peut atteindre la température sensible cible, l’humidité relative reste inconfortable ou dangereusement élevée. Dans la transformation des aliments ou dans le stockage de produits pharmaceutiques, une humidité élevée entraîne de la condensation sur les murs, les sols et les emballages.
De plus, une vitesse excessive de l’air introduit un risque mécanique de transfert d’humidité. Si les ventilateurs aspirent l"air de manière trop agressive, la vitesse dépasse la tension superficielle de la condensation sur les ailettes. Le système souffle littéralement les gouttelettes d’eau du serpentin et directement dans l’espace conditionné. Ce transfert d"humidité provoque une forte croissance de moisissures, des sols glissants et une contamination directe des produits.
La mise à niveau vers des moteurs de ventilateur plus gros entraîne une pénalité opérationnelle massive dictée par les lois sur les ventilateurs (lois d"affinité). La relation entre le débit d’air et la consommation électrique est cubique. Si vous souhaitez doubler le débit d"air (CFM), le moteur du ventilateur nécessite huit fois la puissance électrique. De petites augmentations de la vitesse de l’air entraînent des augmentations disproportionnées de la consommation d’énergie, ce qui fait grimper les factures de services publics.
De plus, les moteurs de ventilateur plus gros introduisent une charge thermique parasite dans l’espace réfrigéré. Toute l’énergie électrique consommée par le moteur du ventilateur finit par se transformer en chaleur. Dans une glacière ou un congélateur scellé, le système de réfrigération doit travailler plus fort pour éliminer la chaleur générée par ses propres ventilateurs. Cet apport de chaleur parasite compense directement les gains nets de refroidissement obtenus grâce au débit d’air plus élevé, rendant parfois la mise à niveau totalement contre-productive.
La mise à niveau des ventilateurs ou l"augmentation du régime sans analyser la pression statique externe totale (ESP) du système invite à l"échec. Chaque composant du flux d’air (serpentins, filtres, conduits et piles de produits) crée une résistance. Si un technicien installe un ventilateur à grande vitesse sans s"attaquer aux conduits restrictifs, la pression statique augmente.
Un dimensionnement inapproprié du ventilateur par rapport à une pression statique élevée entraîne une surcharge du moteur et une panne prématurée. Cela peut également provoquer un décrochage aérodynamique, où les pales du ventilateur brassent l"air sans réellement le faire avancer. Dans les grands espaces industriels, une vitesse de flux d’air incorrecte crée des points morts dans la distribution de l’air. La « projection » (la distance parcourue par l"air avant de ralentir) doit être soigneusement calculée pour assurer une répartition uniforme de la température dans toute la pièce, évitant ainsi les poches de chaleur où se produit la détérioration du produit.
L’installation d’une unité plus grande dans une empreinte existante présente de graves réalités structurelles, spatiales et électriques. Les structures de toit ou les panneaux de plafond doivent supporter le poids accru des équipements lourds. Les contraintes spatiales imposent souvent des géométries de bobines personnalisées à adapter entre la tuyauterie existante et les poutres structurelles. Électriquement, les moteurs plus gros nécessitent un câblage amélioré, des conduits plus lourds et des disjoncteurs plus gros.
Les stratégies d’atténuation pour la modernisation se concentrent sur le contrôle et l’infrastructure. La mise en œuvre de variateurs de fréquence (VFD) permet un contrôle précis du débit d"air en fonction de la demande. Les VFD permettent au système d"augmenter la vitesse des ventilateurs pendant les pics de charge et de ralentir pendant les périodes de maintien, économisant ainsi de l"énergie et empêchant le transfert d"humidité. De plus, les rénovations doivent inclure des systèmes de drainage améliorés. Un serpentin plus grand supportant des charges latentes plus élevées produit beaucoup plus de condensat, ce qui nécessite des bacs de récupération plus larges et des conduites de drainage chauffées pour éviter les débordements et l"accumulation de glace.
Effectuez un audit complet du système à l’aide d’anémomètres et de jauges de collecteur pour mesurer le CFM actuel, la pression statique et les mesures d’aspiration avant d’acheter un nouvel équipement.
Effectuez un nettoyage en profondeur du serpentin existant, de la roue de soufflante et des systèmes de filtrage pour exclure tout problème de maintenance réversible avant de vous engager dans des dépenses en capital.
Calculez les charges thermiques sensibles et latentes exactes de votre installation, en tenant compte de l"altitude et du débit de produit, pour déterminer le véritable débit massique requis.
Évaluez l’infrastructure électrique et les supports structurels pour vous assurer que l’installation peut gérer l’augmentation du poids et de la consommation électrique des mises à niveau de grande capacité.
R : Un mauvais débit d’air réduit le transfert de chaleur, entraînant une chute de la pression d’aspiration. Cela entraîne une capacité de refroidissement réduite, une accumulation rapide de givre sur le serpentin et de graves risques mécaniques pour le compresseur, notamment des coups de liquide et une surchauffe du moteur.
R : La haute altitude diminue la densité de l’air. Un air plus fin absorbe moins de chaleur par pied cube, ce qui dégrade le tonnage de refroidissement nominal de l"unité. Les systèmes doivent déplacer un volume d’air plus élevé pour maintenir le débit massique nécessaire à un refroidissement efficace.
R : Non. Le doublement du débit d’air nécessite huit fois la puissance du moteur du ventilateur en raison des lois sur les ventilateurs. Une vitesse excessive empêche également une déshumidification adéquate, provoque un transfert d’humidité dans la pièce et ajoute de la chaleur parasite provenant des moteurs plus gros.
R : Le gel à l"entrée indique un débit d"air restreint ou une baisse de température localisée. Les causes courantes incluent des filtres à air sales, des roues de ventilateur encrassées, des courroies de ventilateur qui glissent ou un cycle de dégivrage défaillant qui permet au givre initial de se transformer en glace solide.
R : Un faible débit d’air réduit le taux de transfert de chaleur, prolongeant ainsi les temps de congélation. Dans les systèmes IQF, une vitesse de l"air inadéquate ne parvient pas à suspendre le produit, ce qui provoque l"agglutination des articles, une perte d"humidité et une dégradation de la qualité et des brûlures de congélation.
R : Les refroidisseurs industriels sont conçus pour les environnements intensifs à haut débit. Ils disposent d"un espacement d"ailettes plus large pour résister à l"accumulation rapide de givre, de ventilateurs hautement statiques pour pousser l"air à travers des charges de produits denses et d"une construction plus lourde pour gérer des charges thermiques latentes et sensibles extrêmes.
