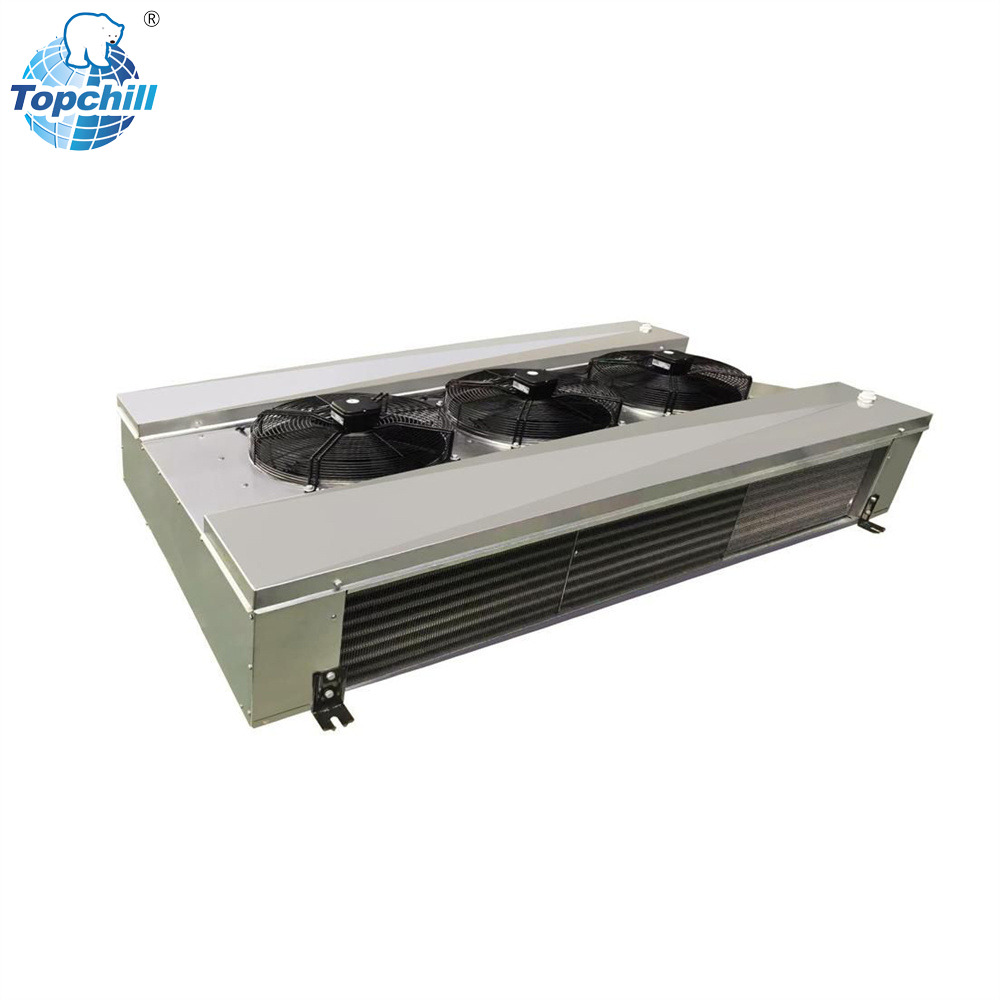

L'emplacement physique d'un évaporateur dicte l'efficacité thermodynamique de l'ensemble du système. La capacité nominale ne signifie rien si l’unité se trouve dans une zone morte. Des emplacements d'installation inappropriés dans des environnements industriels entraînent des cycles courts, le gel des bobines, des gradients de température inégaux et une usure mécanique accélérée. Les gestionnaires d'installations et les techniciens d'installation sous-estiment souvent la façon dont les contraintes spatiales et les charges thermiques localisées perturbent les modèles de flux d'air conçus. Si vous montez une unité sans cartographier la dynamique thermique de la pièce, vous risquez de détruire le compresseur en raison de cycles courts constants et d'un retour de liquide. Ce guide fournit un cadre technique pour déterminer le placement optimal en fonction de la dynamique du flux d'air, des limitations structurelles et des exigences spécifiques de l'application. Vous apprendrez à positionner correctement les unités pour le refroidissement général des ateliers, le contrôle strict de la température et les environnements à forte humidité. Nous nous concentrons sur l'exécution pratique sur le terrain, en contournant les modèles théoriques pour vous fournir des paramètres d'installation exploitables.
Évitez les portes : N"installez jamais l"unité directement au-dessus ou à côté de portes à fort trafic pour éviter l"infiltration d"humidité ambiante et le givrage ultérieur du serpentin.
Donner la priorité au jet d"air : un évaporateur à décharge latérale doit être positionné de manière à utiliser sa distance de jet d"air maximale sans obstruction immédiate des machines ou des poutres structurelles.
Garantir l"accès pour l"entretien : le placement doit tenir compte d"un accès sûr et conforme à l"OSHA pour le nettoyage de routine de la bobine, le remplacement du moteur et l"inspection du drainage.
Faire correspondre l"application à l"emplacement : les stratégies de placement doivent changer en fonction de l"environnement, en particulier lorsqu"il s"agit d"un refroidisseur d"air pour la transformation des aliments par rapport à un refroidisseur d"air d"atelier standard.
L’objectif fondamental du serpentin évaporateur est l’échange thermique. Il absorbe la chaleur sensible et latente de l"espace environnant et la transfère au réfrigérant en circulation. Le placement a un impact direct sur cette fonction essentielle. Si l"unité est installée dans un coin restreint, elle ne peut pas aspirer suffisamment d"air de retour. Cela prive le serpentin de faim, fait chuter la pression d"aspiration et limite considérablement la capacité de transfert de chaleur. Lorsque la pression d"aspiration chute trop bas, le détendeur thermostatique s"active et le réfrigérant liquide peut retourner vers le compresseur, provoquant une défaillance mécanique catastrophique. Une répartition uniforme de la température sur tout le sol de l’atelier nécessite un positionnement stratégique. L"unité doit projeter de l"air conditionné sur la surface de plancher maximale possible avant que la vitesse de l"air ne descende en dessous des niveaux terminaux.
Le placement dicte également la capacité de l"unité à maintenir le Delta-T conçu. Delta-T représente la différence de température entre l"air de reprise entrant dans la batterie et l"air soufflé qui en sort. Une unité correctement située aspire l’air le plus chaud de l’espace et l’évacue sans restriction immédiate. Si l"air soufflé rebondit sur un mur voisin et retourne directement dans le retour, l"unité lit une fausse baisse de température. Le thermostat satisfait prématurément, laissant le reste de l"atelier chaud. Le maintien d’un Delta-T constant nécessite un chemin de circulation d’air dégagé.
Pour vérifier le potentiel de performances de base avant le montage, exécutez ces étapes :
Mesurez la distance totale entre la face de décharge proposée et l"obstruction solide la plus proche.
Calculez la superficie totale de la zone de refroidissement principale pour vous assurer que la portée couvre l"empreinte au sol.
Identifiez toutes les sources de chaleur secondaires dans un rayon de 20 pieds de la prise d’eau proposée.
Vérifiez la capacité de charge structurelle des solives du mur ou du plafond de montage pour supporter le poids opérationnel.
Un placement correct réduit les temps de fonctionnement du compresseur. Lorsqu’un évaporateur fonctionne dans un emplacement optimal, il atteint plus rapidement la température de consigne. Des durées de fonctionnement plus courtes réduisent directement la consommation d"énergie et réduisent l"usure mécanique du compresseur. À l’inverse, un mauvais placement oblige le système à fonctionner en continu pour surmonter les points chauds localisés. Ce fonctionnement constant dégrade les contacteurs, sollicite les moteurs de ventilateur et accélère la dégradation de l"huile du compresseur en raison des températures de fonctionnement élevées et soutenues.
Les décisions d"emplacement constituent un facteur primordial pour minimiser les frais de maintenance à long terme. Les unités installées dans des zones hautement contaminées, comme directement au-dessus des postes de soudage ou des meules, ingèrent de lourdes particules. Cela encrasse les ailettes du serpentin, isole les tubes en cuivre et détruit l"efficacité du transfert de chaleur. Des nettoyages chimiques fréquents deviennent nécessaires, ce qui augmente les coûts de main-d"œuvre et les temps d"arrêt. Le positionnement de l"unité en dehors des zones de contamination directe préserve l"intégrité de la bobine et prolonge le cycle de vie de l"équipement.
Scénario de placement | Impact de la pression d"aspiration | Usure du compresseur | Fréquence de dégivrage |
|---|---|---|---|
Optimal (jet dégagé, loin des portes) | Stable, correspond aux paramètres de conception | Cyclisme normal, durée de vie prolongée | Cycles standard basés sur une minuterie ou à la demande |
Reprise d"air restreinte (trop près du mur) | Chutes en dessous de la conception, risque de gel | Risque élevé de retour de liquide | Dégivrages fréquents et prolongés requis |
Directement au-dessus du quai de chargement | Pointes dues à une charge latente massive | Fonctionnement continu, pression de refoulement élevée | Givrage constant, radiateurs débordés |
Décharge face à une poutre solide | Erratique en raison de cycles courts | Cycle marche/arrêt rapide, contacteurs grillés | Irrégulier, ne parvient souvent pas à éliminer la glace |
De l’air chaud et humide pénètre dans l’atelier chaque fois qu’une porte du quai de chargement s’ouvre. Cet air ambiant transporte une énorme charge thermique latente. Si une unité est située trop près de l"entrée, le ventilateur aspire cet air non conditionné directement à travers les ailettes du serpentin de congélation. L"humidité se condense instantanément et gèle. L"accumulation de glace bloque la circulation de l"air, isole le serpentin et force le système à effectuer des cycles de dégivrage prolongés et inefficaces. Un givrage important peut physiquement écraser les ailettes en aluminium ou rompre les tubes en cuivre, entraînant une panne totale du système et des fuites de réfrigérant coûteuses.
Les normes de l’industrie dictent une règle stricte d’espacement pour les entrées. Éloigner l"appareil de la porte à une distance au moins égale à la hauteur de la bobine. Idéalement, l’appareil devrait souffler de l’air vers la porte plutôt que d’en extraire l’air. Pousser l’air conditionné vers l’ouverture crée une légère barrière thermique, tandis que l’air extrait agit comme un vide pour l’humidité ambiante. Si des contraintes spatiales obligent à une installation près d’une porte, vous devez intégrer des rideaux à lanières robustes ou des rideaux d’air à haute vitesse pour atténuer l’afflux d’humidité.
Un évaporateur à décharge latérale nécessite le strict respect des zones de dégagement minimum. L’arrière de l’appareil doit rester dégagé pour permettre une reprise d’air sans restriction. Le fait de priver le côté air de retour augmente la pression statique, réduit le CFM et fait geler le serpentin. Une règle générale impose un dégagement arrière d'au moins 1,5 à 2 fois le diamètre des pales du ventilateur. Par exemple, une unité équipée de ventilateurs de 24 pouces nécessite un dégagement arrière minimum de 36 à 48 pouces. Ne montez jamais l'appareil contre un mur à moins qu'il ne soit spécifiquement conçu comme un modèle à prise frontale.
Vous devez calculer le chemin dégagé nécessaire pour l"air soufflé en fonction du CFM et des spécifications de projection du ventilateur. La distance de projection indique la distance parcourue par l"air avant que sa vitesse ne chute à un minimum terminal, généralement 50 pieds par minute. Les obstructions dans cette zone de projection perturbent le flux d"air. Les poutres structurelles, les ponts roulants ou les machines de grande taille font dévier l"air, créant des zones mortes et des boucles de cycles courts. Examinez les tableaux de projection du fabricant et cartographiez la trajectoire du flux d"air par rapport aux plans structurels de l"atelier avant de finaliser l"emplacement de montage.
La pression du bâtiment influence fortement la dynamique localisée du flux d’air. L"installation du serpentin du côté positif ou négatif du système de circulation d"air nécessite une analyse minutieuse. Si l"atelier fonctionne sous pression négative en raison de puissants ventilateurs d"extraction, l"air ambiant s"infiltre constamment dans l"enveloppe du bâtiment par chaque fissure et crevasse. Les unités situées à proximité de ces points d’infiltration seront confrontées à des charges latentes excessives et à une condensation constante. À l’inverse, les environnements à pression positive aident à pousser l’air conditionné vers l’extérieur, mais peuvent également expulser l’air froid du bâtiment si les portes restent ouvertes.
Les ventilateurs d"extraction d"atelier et les unités d"air d"appoint dictent la pression localisée autour de l"équipement de refroidissement. Si un ventilateur d"extraction à grand volume est placé directement en face du refoulement, il aspirera l"air conditionné directement hors du bâtiment avant de refroidir l"espace. Vous devez cartographier les schémas de ventilation mécanique existants. Positionnez les unités de refroidissement pour qu"elles fonctionnent en tandem avec les systèmes d"air d"appoint, en veillant à ce que l"air conditionné circule à travers les zones occupées avant d"atteindre les entrées d"air d"échappement.
Les environnements de fabrication généraux présentent des défis thermiques complexes. Les machines lourdes, telles que les machines CNC, les presses à injection et les postes de soudage, génèrent d'intenses charges thermiques localisées. Un refroidisseur d'air d'atelier standard doit être positionné pour atténuer ces zones spécifiques sans perturber la température globale du sol. Ne dirigez pas la décharge directement vers un équipement générateur de chaleur. Les machines CNC produisent un brouillard d’huile ; si le refroidisseur aspire ce brouillard dans le retour, l'huile recouvre les ailettes, emprisonne la poussière en suspension dans l'air et isole complètement le serpentin, détruisant ainsi le transfert de chaleur.
Le positionnement stratégique permet de rafraîchir le personnel sans créer de courants d"air perturbateurs. L"air à grande vitesse soufflé directement sur les travailleurs provoque un inconfort et réduit la productivité. Montez les unités suffisamment haut pour permettre à l"air froid de se mélanger à l"air ambiant avant de descendre dans la zone occupée. Utilisez des persiennes réglables pour diriger le flux d’air parallèlement aux postes de travail plutôt que perpendiculairement à ceux-ci. Cela crée un environnement ambiant confortable tout en neutralisant efficacement la chaleur sensible émanant des machines.
Les installations de production alimentaire fonctionnent sous des exigences réglementaires strictes émanant d'agences telles que la FDA et l'USDA. La nettoyabilité et la prévention de la contamination croisée dictent le placement. Un refroidisseur d’air pour la transformation des aliments doit être installé dans des endroits permettant un accès complet pour les lavages chimiques à haute pression. L'unité ne peut pas être rangée dans des coins étroits du plafond où les équipes d'assainissement ne peuvent pas atteindre le boîtier arrière ou le bac de récupération. Les enceintes NEMA 4X, les ailettes à revêtement époxy et les bacs de récupération inclinés en acier inoxydable sont obligatoires, mais leur efficacité repose entièrement sur un placement accessible.
Le placement doit strictement éviter les zones situées directement au-dessus des lignes de produits exposées. De la condensation se forme sur le boîtier extérieur ou sur la tuyauterie non isolée lors des périodes de forte charge. Si une unité repose sur un tapis roulant, les condensats qui s"égouttent présentent un risque grave de contamination biologique. Dans les chambres froides d"atelier, positionner l"unité de manière à maintenir des températures uniformes sans geler le produit à proximité de la sortie. Assurez-vous que le jet atteigne la paroi arrière de la chambre froide, créant ainsi un flux d"air circulaire qui enveloppe les marchandises stockées sans les souffler directement.
Les environnements nécessitant une baisse rapide de la température exigent des tactiques de placement agressives. Les fonderies, les usines de verre ou les installations d’emboutissage lourd subissent des pics soudains et massifs de chaleur sensible. Une seule unité ne peut pas supporter ces charges de choc. Vous devez intégrer plusieurs unités pour créer un modèle de flux d'air synchronisé. Une configuration de refroidisseur d'air à refroidissement rapide utilise souvent une configuration circulaire ou à flux croisés pour balayer rapidement la chaleur de la zone critique.
Échelonnez le placement de plusieurs unités pour éviter les flux d’air opposés. Si deux unités se font face directement, leurs flux d"air entrent en collision, tuant la vitesse et créant une zone de haute pression stagnante au centre de la pièce. Au lieu de cela, disposez-les selon un schéma de piste de course, où la décharge d’une unité alimente le chemin d’admission de la suivante. Cela multiplie le taux de renouvellement de l"air, maximise le transfert de chaleur par convection et réduit considérablement le temps de descente pendant les pics de chaleur.
Les exigences structurelles dictent le choix entre un montage mural ou une suspension au plafond. Les unités murales nécessitent des supports structurels robustes attachés directement aux colonnes porteuses ou à la maçonnerie renforcée. Les cloisons sèches standard ou les poteaux en acier de faible épaisseur ne peuvent pas supporter le poids dynamique d"une unité vibrante remplie de réfrigérant et d"eau. La suspension au plafond repose sur des tiges filetées ancrées aux fermes de toit ou aux lourdes travées unistrut. Les deux méthodes nécessitent une isolation contre les vibrations, telle que des coussinets en néoprène ou des isolateurs à ressort, pour empêcher la résonance harmonique de se transférer dans la structure du bâtiment et de provoquer une fatigue du métal.
La hauteur a un impact significatif sur la distribution de l’air. Le montage de l"unité trop haut près du toit-terrasse risque de provoquer une grave stratification de l"air. L"air froid fourni peut ne pas avoir la vitesse nécessaire pour traverser l"air chaud qui monte, laissant le niveau du sol inconditionné et gaspillant de l"énergie pour refroidir le plafond. À l’inverse, un montage trop bas de l’unité génère des plaintes de courants d’air de la part du personnel et expose l’équipement aux dommages causés par les chariots élévateurs. La hauteur optimale se situe généralement entre 10 et 15 pieds au-dessus du sol fini, selon la capacité de projection du ventilateur et la hauteur totale du plafond.
Les contraintes mécaniques dictent souvent la préférence d’orientation du flux. Le flux à gauche ou à droite fait référence à l"emplacement des connexions de la tuyauterie de réfrigérant et du panneau d"accès électrique face à la décharge d"air. Dans les nouvelles constructions, vous spécifiez l"orientation pour qu"elle corresponde au tracé de tuyauterie le plus simple. Dans les scénarios de rénovation, l’infrastructure existante impose la décision. Le remplacement d"une bobine de dalle traditionnelle par une unité à décharge latérale nécessite d"adapter l"orientation aux conduites de cuivre existantes pour éviter un réacheminement coûteux et complexe des tuyaux.
L"orientation affecte la distribution interne du réfrigérant. Les tubes du distributeur et le détendeur thermostatique (TXV) doivent être placés dans la bonne orientation physique pour garantir une alimentation en liquide égale à tous les circuits de la batterie. Forcer une unité de gauche dans une configuration de tuyauterie à droite entraîne souvent des coudes de tuyaux gênants, du pétrole emprisonné et un débit restreint. La gravité combat le réfrigérant liquide si la buse du distributeur est mal orientée, affamant les circuits supérieurs et gelant ceux du bas. Vérifiez toujours les exigences d’orientation auprès du fabricant avant de commander.
Le placement optimal du flux d’air entre souvent en conflit avec les limitations pratiques liées à l’utilisation de conduites en cuivre et de drains de condensats. Vous trouverez peut-être l"emplacement aérodynamique parfait au centre de l"atelier, mais le routage de la conduite d"aspiration vers le compresseur peut nécessiter de dépasser la longueur de tuyau équivalente maximale autorisée. Les longs parcours de tuyaux provoquent des chutes de pression inacceptables, réduisant la capacité du système et empêchant un retour correct de l"huile vers le compresseur, ce qui entraîne le grippage des roulements.
Assurez-vous de l’orientation correcte du tuyau lors de l’installation. Positionnez correctement les conduites d"aspiration de plus grand diamètre et les conduites de liquide plus petites en fonction des spécifications du fabricant. Installez des siphons en P appropriés sur la conduite d"aspiration si l"unité se trouve en dessous du condenseur pour garantir le retour de l"huile vers le haut de la colonne montante verticale. L"évacuation des condensats nécessite une attention particulière. Vous devez maintenir une pente appropriée d"au moins 1/4 de pouce par pied pour le drainage par gravité. Si l"emplacement optimal empêche le drainage par gravité, vous devez installer une pompe à condensats robuste, ce qui introduit un point de défaillance mécanique supplémentaire nécessitant des tests réguliers.
Les cycles courts détruisent l’efficacité et la durée de vie des équipements. Cela se produit lorsque l’air soufflé rebondit sur les murs à proximité, les machines lourdes ou les stocks empilés et retourne directement dans la prise de retour. Le thermostat enregistre l"air froid et éteint le compresseur, pour le rallumer quelques minutes plus tard alors que la chaleur ambiante s"infiltre rapidement dans la zone froide localisée. Ce cycle rapide empêche le système d"éliminer la chaleur latente, laissant l"atelier froid mais inconfortablement humide, et grille les contacteurs du compresseur.
L"atténuation nécessite le strict respect des zones de dégagement. Si des obstacles structurels sont inévitables, utilisez des déflecteurs d’air directionnels pour éloigner l’air d’alimentation de l’obstruction. Ajuster la vitesse des ventilateurs peut également aider. Réduire la vitesse du ventilateur réduit la distance de projection, empêchant l"air de heurter le mur opposé et de rebondir. Cependant, la réduction de la vitesse du ventilateur réduit également le CFM total, vous devez donc recalculer le rapport de chaleur sensible pour garantir que l"unité répond toujours à la charge de refroidissement de l"espace.
Un entretien négligé détruit la capacité de refroidissement. Les unités installées dans des endroits inaccessibles reçoivent rarement un service approprié. Si une unité se trouve au-dessus de rails de grue actifs, d"équipements à haute tension ou de lignes de production fragiles, les équipes de maintenance ignoreront les nettoyages de routine des bobines et les changements de filtres. Le serpentin se bouchera avec de la saleté, le bac de récupération débordera et les moteurs grilleront à cause de la chaleur excessive causée par un débit d"air restreint.
Spécifiez les autorisations de service requises pendant la phase de conception. Les techniciens ont besoin d"un minimum de 36 pouces d"espace libre du côté du panneau d"accès pour retirer les panneaux en toute sécurité, ajuster les TXV et dépanner les composants électriques. Ils ont besoin de suffisamment d"espace pour retirer et remplacer les moteurs de ventilateur sans retirer l"unité entière de ses supports. Assurez-vous que l"emplacement permet le déploiement en toute sécurité des plates-formes élévatrices ou des échafaudages. Si l"unité nécessite une passerelle permanente pour y accéder, tenez compte de ce poids mort dans les calculs de charge structurelle.
Les ateliers très humides présentent de graves risques de condensation. De la condensation secondaire se forme sur le boîtier extérieur de l"unité ou sur les conduits adjacents non isolés. Cette humidité s"égoutte sur le sol, créant des risques de glissade, ou sur les machines, provoquant de la rouille et des courts-circuits électriques. Le risque augmente considérablement si l"unité fonctionne avec une température d"aspiration très basse afin de maximiser l"évacuation de la chaleur latente.
Une bonne isolation est obligatoire. Appliquez une isolation en mousse élastomère à cellules fermées avec une épaisseur de paroi minimale de 3/4 de pouce sur toutes les conduites d"aspiration. Scellez chaque joint longitudinal et joint bout à bout avec un adhésif de contact spécialisé pour empêcher la transmission de vapeur. Installez des bacs de récupération secondaires sous l"ensemble de l"unité, surtout s"ils sont positionnés sur un équipement sensible. Équipez le bac secondaire d"un interrupteur à flotteur câblé pour arrêter le cycle de refroidissement si l"eau s"accumule, évitant ainsi les débordements catastrophiques.
Erreur d"emplacement | Conséquence opérationnelle | Stratégie d"atténuation |
|---|---|---|
Monté directement sur les portes du quai de chargement | Givrage rapide des batteries, cycles de dégivrage excessifs, charge latente élevée | Éloignez l"unité de la porte d"au moins la hauteur du serpentin ; installer des rideaux d"air. |
Dégagement insuffisant de la paroi arrière | Air de reprise manquant, pression statique élevée, serpentin gelé | Maintenez un dégagement arrière de 1,5 à 2 fois le diamètre des pales du ventilateur. |
Décharge face à une poutre structurelle | Cycles courts sévères, zones mortes localisées, fausses lectures du thermostat | Installez des persiennes directionnelles ou déplacez l"unité pour garantir un chemin de projection dégagé. |
Installé au-dessus des machines sensibles | Dommages causés par les gouttes de condensation, accès de maintenance impossible | Déplacez-vous dans une allée ; installer des bacs de récupération secondaires avec interrupteurs à flotteur. |
Unités opposées se faisant face | Collision du flux d"air, zones de haute pression stagnantes, mauvaise évacuation de la chaleur | Décalez les unités pour créer un modèle de flux d’air circulaire ou en piste. |
Effectuez un calcul de charge thermique localisée pour identifier les zones spécifiques à haute température avant de sélectionner l"emplacement de montage.
Cartographiez les ventilateurs d"extraction et les unités d"air d"appoint existants pour garantir que le flux d"air de refroidissement fonctionne en tandem avec la dynamique de pression du bâtiment.
Vérifiez l"intégrité structurelle des points de montage proposés, en vous assurant qu"ils peuvent supporter le poids dynamique et vibrant de l"équipement.
Confirmez les autorisations de maintenance auprès des équipes de sécurité des installations pour garantir un accès conforme à l"OSHA pour les services futurs.
R : L"installation d"une unité sur une porte l"expose à un afflux rapide d"humidité ambiante à chaque fois que la porte s"ouvre. Cela provoque un givrage immédiat du serpentin, surcharge le système d"évacuation des condensats et force des cycles de dégivrage inefficaces. Espacez toujours l’unité de la porte d’au moins la hauteur du serpentin.
R : Une unité à éjection latérale nécessite un dégagement d"admission arrière minimum de 1,5 à 2 fois le diamètre de la pale du ventilateur pour éviter de priver l"air de retour de faim. Vous devez également vérifier les spécifications du fabricant concernant la portée d"alimentation afin de vous assurer que le chemin de décharge avant reste complètement dégagé.
R : Oui. L"orientation a un impact sur les connexions de tuyauterie, l"accès à l"entretien et la distribution interne du réfrigérant. Vous devez aligner l"orientation de l"unité avec la conception mécanique spécifique et l"infrastructure existante pour éviter un acheminement complexe des tuyaux, de l"huile emprisonnée et un débit de réfrigérant restreint.
R : Placez-le à l"écart des lignes de produits directes pour éviter la contamination biologique due aux écoulements de condensats. Assurez-vous que l"emplacement offre un accès facile au lavage pour les équipes d"assainissement et est conforme aux codes de drainage stricts, en particulier lors de l"intégration dans des applications de chambre froide.
R : Evitez les cycles courts en évitant les obstructions structurelles telles que les poutres ou les machines de grande taille dans la distance de projection de l"unité. Les obstructions forcent l"air froid d"alimentation à revenir immédiatement dans l"entrée de retour, ce qui entraîne l"arrêt prématuré du système par le thermostat.
R : Oui, mais vous devez tenir compte des implications de la pression du bâtiment sur les performances du ventilateur. La pression positive aide à pousser l’air conditionné vers l’extérieur, mais si elle est placée près d’une entrée ouverte, elle peut chasser l’air froid du bâtiment. Il est nécessaire d"équilibrer le système CVC global de l"atelier.
