Un rejet thermique inefficace constitue le principal goulot d’étranglement dans la réfrigération commerciale et industrielle. Des configurations de condenseur incompatibles limitent considérablement les performances du système. La sélection d’une mauvaise conception de flux d’air déclenche directement des pannes opérationnelles. Les unités à décharge latérale et à décharge supérieure gèrent la chaleur différemment. Des choix incorrects conduisent à des cycles courts. Ils entraînent une consommation d’énergie excessive. Ils accélèrent l’usure prématurée du compresseur. Les écosystèmes de refroidissement commerciaux reposent sur divers équipements. La famille plus large de condenseurs commerciaux refroidis par air comprend les séries FNH, FNV, FNF, FNU, FNVB et TP. La sélection entre les plateformes dominantes FNH et FNV reste essentielle pour l’optimisation du système. Chaque conception répond à des exigences spatiales et thermiques spécifiques. Les ingénieurs doivent évaluer ces plateformes de manière objective. Vous devez analyser les contraintes spatiales et les besoins en capacité. Vous devez prendre en compte les configurations de bobines personnalisables et la fiabilité du cycle de vie.
La définition des critères de réussite d'un échangeur de chaleur refroidi par air nécessite d'équilibrer plusieurs facteurs. Vous devez faire correspondre la capacité de rejet de chaleur requise avec les contraintes spécifiques au site. Les limitations spatiales dictent les dimensions physiques. Les facteurs environnementaux influencent l’efficacité du flux d’air. Les exigences côté compresseur déterminent les étapes opérationnelles. Une sélection appropriée du condenseur de réfrigération évite les pannes du système. Les ingénieurs de terrain savent qu'un condenseur est aussi efficace que son débit d'air. Une admission bloquée ou un échappement restreint ruine l’efficacité. Vous devez évaluer le site physique avant de consulter les graphiques de capacité. Regardez les vents dominants. Vérifiez la distance par rapport aux murs adjacents. Mesurez la hauteur disponible.
Les systèmes de réfrigération rejettent la chaleur absorbée par la chambre froide ainsi que la chaleur de compression. Le condenseur doit gérer cette chaleur totale de rejet (THR). Si le condenseur ne peut pas rejeter cette chaleur, la pression de refoulement augmente. Une pression de refoulement élevée oblige le compresseur à travailler plus fort. Cela consomme plus d"ampérage. Cela augmente les températures de décharge. Finalement, l’huile du compresseur tombe en panne. Une panne mécanique survient peu de temps après. Le choix de la bonne géométrie du condenseur évite cette réaction en chaîne.

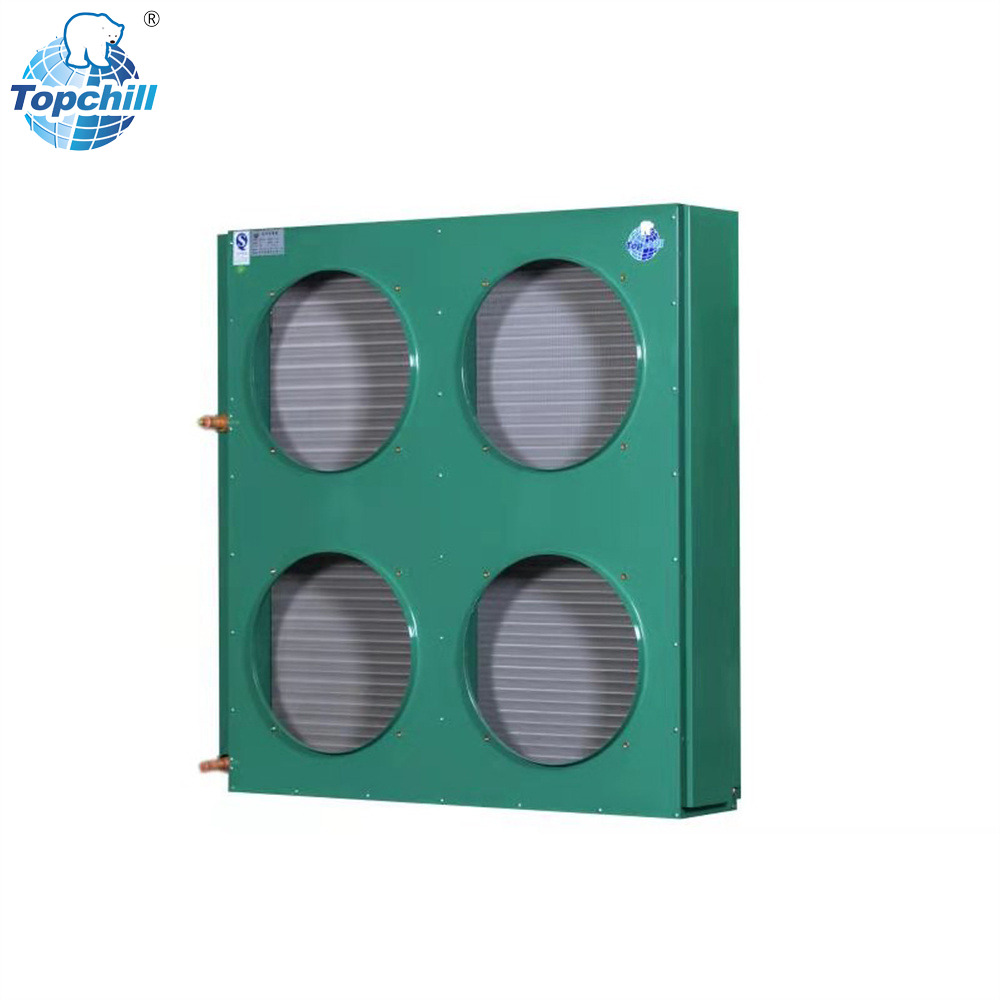

Le condenseur refroidi par air FNH présente une conception structurelle distincte. Il utilise une orientation de bobine horizontale. Les ventilateurs axiaux soufflent l'air horizontalement à travers les ailettes. Cette dynamique de décharge latérale convient à des configurations architecturales spécifiques. Le lancer horizontal nécessite un espace libre vers l’avant. Il empêche l’air évacué de rebondir dans l’admission. Vous devez maintenir au moins un diamètre de dégagement du ventilateur du côté de l'admission. Le côté échappement a besoin d’encore plus d’espace. Si l’air chaud heurte un mur et recircule, la capacité diminue immédiatement.
Les ingénieurs spécifient ce modèle pour la réfrigération commerciale de petite à moyenne taille. Il s’intègre bien aux unités intérieures à compresseur parallèle. Les installations avec un dégagement horizontal suffisant bénéficient de cette conception. Il fonctionne parfaitement dans des limites strictes de hauteur verticale. Les installations au niveau du sol utilisent souvent ce profil pour éviter de bloquer les lignes de visibilité. Le montage adjacent au mur reste un cas d’utilisation courant. Les supermarchés placent souvent ces unités sur les toits inférieurs. Les dépanneurs les montent sur des supports muraux renforcés.
Les lignes de base opérationnelles pour le condenseur FNH incluent des plages de capacité standard. Les fabricants proposent des capacités de configuration multi-circuits. Cela permet à un condenseur de desservir plusieurs compresseurs indépendants. Les unités restent compatibles avec les réfrigérants synthétiques et naturels courants. Le circuit de la bobine s'adapte aux exigences spécifiques en matière de chute de pression. Vous pouvez spécifier différents espacements d'ailettes. Un espacement de 2,1 mm convient aux environnements propres. Un espacement de 3,2 mm évite un encrassement rapide dans les zones poussiéreuses.
Le condenseur FNV utilise une géométrie en forme de V. Il comporte deux bobines inclinées pour maximiser la surface. Les ventilateurs montés sur le dessus aspirent l’air simultanément des deux côtés. Ils évacuent l'air chauffé verticalement. Cette dynamique de décharge supérieure crée un puissant panache thermique. Il exploite la convection naturelle de la chaleur pour améliorer l’efficacité. L’air chaud veut naturellement monter. Les ventilateurs verticaux assistent ce mouvement naturel. Cela évite que l’air chaud ne s’attarde dans le parc d’équipement.
Cette conception est destinée à la réfrigération industrielle lourde. Les systèmes de chambres froides à distance sur les toits s"appuient sur cette architecture. Les installations à haute densité nécessitent cette évacuation verticale. La disponibilité de l"empreinte dicte souvent ce choix. La forme en V offre une surface de transfert de chaleur massive dans une surface au sol minimale. Il résout les contraintes d’espace sévères dans les zones industrielles urbaines. Les grands entrepôts réfrigérés utilisent des banques de ces unités. Les usines de transformation des aliments en dépendent pour des charges massives de congélation rapide.
La base opérationnelle se concentre sur une surface maximisée. Il offre un rejet thermique de grande capacité. Le tirage vertical favorise la convection naturelle de la chaleur. Cela évite la recirculation de l’air chaud dans les parcs d’équipements bondés. La configuration V-bank prend en charge des volumes de flux d"air massifs. Il gère efficacement les charges estivales extrêmes. Vous pouvez regrouper plusieurs unités de type V rapprochées. Tant qu’ils ont une hauteur libre, ils fonctionnent bien.
Comprendre l’écosystème complet permet d’affiner les choix. La FNH et la FNV représentent les plateformes phares. D"autres variantes répondent à des besoins de niche. Vous les rencontrerez dans des situations de terrain spécifiques.
La comparaison des fonctionnalités aux résultats opérationnels nécessite une évaluation stricte. Nous appliquons les principes thermodynamiques et aérodynamiques standards. Chaque dimension de conception a un impact différent sur les performances sur le terrain. Vous ne pouvez pas simplement consulter un tableau de capacité. Vous devez comprendre comment l"unité se comporte dans le monde réel.
La projection horizontale crée des défis aérodynamiques spécifiques. Les unités à décharge latérale sont sensibles aux interférences du vent latéral. Des vents contraires forts font caler les pales du ventilateur. Cela réduit le flux d’air efficace à travers le serpentin. Le risque de recirculation de l’air chaud augmente à proximité des murs opposés. Vous devez maintenir des exigences strictes en matière d’autorisation. Les zones d"admission et d"échappement sans entrave restent obligatoires. Si vous installez une unité FNH face au vent dominant, la pression de refoulement augmentera les jours venteux. Le vent combat les fans. Les supporters perdent.
Les panaches verticaux fonctionnent différemment. La conception de type V bénéficie d’une assistance convective naturelle. L"air chaud monte naturellement. Les ventilateurs à décharge supérieure poussent cet air vers le haut. Cela offre une résistance supérieure aux vents latéraux horizontaux. Il garantit une minimisation absolue des courts-circuits thermiques. Les configurations à plusieurs unités reposent sur une décharge verticale pour éviter la contamination croisée. L’échappement vertical à grande vitesse traverse les vents latéraux. Il éloigne l’air chaud des serpentins d’admission.
Les compromis spatiaux dictent les emplacements d’installation. L’intégration au niveau du sol favorise les empreintes horizontales. Les unités à décharge latérale nécessitent un dégagement latéral important. L"intégration sur le toit favorise le volume vertical. Les unités de type V nécessitent un espace aérien aérien dégagé. Vous devez calculer avec précision la superficie disponible. Une unité de type V peut économiser de l"espace au sol, mais elle nécessite une structure de support plus solide.
La personnalisation des bobines s"applique aux deux plates-formes. Les fabricants prennent en charge les circuits personnalisés. Le double circuit dessert plusieurs compresseurs indépendants à partir d’un seul châssis. Les dispositions à passage variable optimisent les chutes de pression internes. Vous pouvez spécifier l"espacement des ailettes en fonction des niveaux de débris ambiants. Un espacement plus large des ailettes empêche l"encrassement dans les environnements poussiéreux. L"épaisseur du tube en cuivre peut être augmentée pour les réfrigérants à plus haute pression.
| Caractéristique | FNH (décharge latérale) | FNV (décharge supérieure) |
|---|---|---|
| Direction du flux d"air | Horizontal | Verticale |
| Efficacité de l"empreinte | Modéré (nécessite un dégagement latéral) | Haut (forme compacte en V) |
| Demande principale | Zones commerciales de faible hauteur | Industriel, Sur toit, Haute densité |
| Résistance aux vents latéraux | Faible à modéré | Haut |
| Accès à la maintenance | Accès direct au rez-de-chaussée | Nécessite un accès interne à la cavité en V |
| Complexité de la tuyauterie | Courses horizontales standards | Nécessite des colonnes montantes et des pièges verticaux |
Les performances ambiantes maximales définissent la fiabilité du système. Chaque modèle gère différemment les températures estivales élevées. Un débit d’air insuffisant déclenche les commandes haute pression. Les unités de type V offrent généralement des surfaces de bobine plus grandes. Ils gèrent mieux les pics ambiants extrêmes. Les unités à décharge latérale nécessitent une adaptation minutieuse de la capacité pour éviter le calage. Vous devez dimensionner le condenseur pour la température ambiante attendue la plus élevée absolue. N"utilisez pas de températures moyennes.
Les options de mise en scène et de contrôle optimisent l’efficacité des charges partielles. L"intégration de ventilateurs EC à vitesse variable améliore les performances. Les ventilateurs EC modulent la vitesse en fonction de la pression de refoulement. Le cycle traditionnel des ventilateurs AC allume et éteint simplement les ventilateurs. La technologie EC permet un contrôle précis de la pression de la tête. Les deux types de châssis acceptent les mises à niveau des ventilateurs EC. Les ventilateurs EC réduisent également le bruit dans des conditions de faible charge. Ils permettent d"économiser une énergie électrique importante par rapport aux moteurs à courant alternatif.
Le déploiement de systèmes de condenseurs à distance introduit des défis physiques. Vous devez surmonter des obstacles mécaniques et logistiques. Une bonne planification atténue les risques d’adoption. L"exécution sur le terrain détermine le succès de la conception technique.
L’installation à décharge latérale comporte des risques spécifiques. Les supports de montage mural nécessitent une intégrité structurelle vérifiée. L"isolation des vibrations empêche la rupture des tuyaux. Vous devez calculer les longueurs de tuyauterie avec précision. Les connexions de compresseurs intérieurs à distance nécessitent des pièges de retour d"huile précis. Les longs tronçons de tuyaux horizontaux nécessitent une inclinaison prudente. Vous devez incliner la conduite de refoulement vers le bas en direction du condenseur. Cela empêche l"huile de s"écouler vers la tête du compresseur pendant les cycles d"arrêt.
Les installations de type V nécessitent une ingénierie lourde. Le centre de gravité élevé nécessite des calculs de charge de vent. Le renforcement structurel des costières reste obligatoire. La logistique du montage des grues complique le positionnement sur le toit. Vous devez coordonner soigneusement les levages de charges lourdes. La répartition des charges ponctuelles sur les membranes de toiture nécessite une approbation architecturale. Vous devez installer des coussinets vibrants appropriés sous les pieds de montage. La tuyauterie de refoulement doit inclure un siphon inversé si le condenseur se trouve au-dessus du compresseur.
Les mécanismes de nettoyage diffèrent considérablement selon les modèles. Les serpentins latéraux offrent un accès simple au nettoyage au niveau du sol. Les techniciens peuvent laver les palmes directement. Ils peuvent utiliser des pulvérisateurs à pompe standard. Ils peuvent facilement peigner les nageoires courbées. Les V-banks nécessitent un accès de maintenance structuré. Des panneaux amovibles ou des passerelles internes permettent l"entrée. Les techniciens doivent laver soigneusement les faces intérieures de la bobine en V. Ils doivent traîner les tuyaux jusqu"au toit. Ils doivent travailler à l"intérieur de la cavité en V.
L’exposition environnementale a un impact sur la longévité. Les conceptions de type V protègent naturellement les faces intérieures des bobines. Ils bloquent la lumière directe du soleil et les chutes de débris. Les bobines horizontales restent entièrement exposées aux impacts environnementaux. Ils nécessitent des pare-grêle protecteurs. Les persiennes aident à dévier les débris en suspension dans l"air. Des programmes d’inspection réguliers évitent les encrassements graves. Les graines et la poussière du peuplier obstrueront rapidement le serpentin du condenseur. Vous devez établir un programme de nettoyage strict en fonction de l"environnement local.
La projection sonore directionnelle dicte l’emplacement du site. Les unités à décharge latérale projettent l’énergie acoustique horizontalement. Cela risque de violer les limites de propriété dans les espaces restreints. Les ondes sonores se propagent directement vers les structures adjacentes. Si vous pointez une unité FNH vers une fenêtre de bureau, vous recevrez des plaintes. Vous devez orienter les ventilateurs loin des zones sensibles.
Les unités de type V projettent le son verticalement. Ils dispersent le bruit du ventilateur vers le haut. Cela éloigne le son des zones occupées environnantes au niveau du sol. Les matériaux d"amortissement acoustique réduisent davantage le bruit du compresseur et du ventilateur. Les ventilateurs à vitesse variable réduisent le bruit pendant le fonctionnement nocturne. Lorsque les températures ambiantes baissent la nuit, les ventilateurs EC ralentissent. Cela réduit considérablement l’empreinte acoustique. Il maintient l"installation conforme aux ordonnances locales sur le bruit.
Évaluer la valeur à long terme d’un condenseur nécessite de regarder au-delà de l’installation initiale. Vous devez tenir compte de l’efficacité énergétique et de la durée de vie des matériaux. Ces facteurs déterminent le véritable succès opérationnel du système de réfrigération.
La plus grande surface de transfert de chaleur du condenseur de type V abaisse les températures de condensation du compresseur. Cela améliore directement le taux d’efficacité énergétique (EER) du rack de compresseurs connecté. Une pression de refoulement plus faible signifie que le compresseur consomme moins d’ampères. Il fait plus frais. Cela dure plus longtemps. Les économies d"énergie réalisées grâce à un condenseur hautement efficace s"accumulent rapidement. Les moteurs de ventilateur EC multiplient ces économies. Ils consomment une fraction de la puissance utilisée par les moteurs AC standard dans des conditions de charge partielle.
Les unités à décharge latérale peuvent également atteindre un rendement élevé si elles sont correctement dimensionnées. Vous devez vous assurer qu’ils disposent d’une circulation d’air sans restriction. Toute restriction augmente la consommation électrique du ventilateur et augmente la pression de refoulement. Un entretien adéquat maintient une efficacité élevée. Un serpentin sale oblige les ventilateurs et le compresseur à travailler plus fort. Un nettoyage régulier est la stratégie d’économie d’énergie la plus efficace.
Les options métallurgiques des bobines déterminent la durée de vie dans des environnements difficiles. Les tubes en cuivre standard avec ailettes en aluminium fonctionnent bien dans les zones intérieures propres. Les installations côtières nécessitent une forte protection contre la corrosion. L"air salin détruit les ailettes en aluminium standard en quelques mois. Vous devez spécifier des ailerons à revêtement époxy pour les milieux marins. Les configurations cuivre-cuivre offrent une durabilité extrême mais pèsent beaucoup plus.
La construction du boîtier est importante pour les installations extérieures. La tôle d"acier galvanisée fournit une base solide. Les finitions thermolaquées résistent à la dégradation structurelle. La quincaillerie en acier inoxydable empêche les traces de rouille et les boulons grippés. Vous devez inspecter le boîtier chaque année pour déceler des éclats de peinture ou des taches de rouille. Retouchez immédiatement tout métal nu pour éviter toute défaillance structurelle.
Le condenseur à décharge latérale reste le choix pragmatique pour les projets de moyenne capacité. Il s"adapte parfaitement aux installations à hauteur limitée ou strictement budgétisées. Le condenseur de type V constitue l"architecture obligatoire pour les systèmes haute capacité. Les installations industrielles à espace limité s"appuient sur son encombrement compact et sa décharge verticale.
Pour finaliser l"architecture de votre système, exécutez les étapes suivantes :
R : La principale différence réside dans la direction du flux d’air et la configuration structurelle. Le FNH est une unité à décharge latérale utilisant un flux d"air horizontal. Le FNV est une unité à décharge supérieure en forme de V utilisant un flux d"air vertical, conçue spécifiquement pour une densité de rejet de chaleur plus élevée dans des empreintes plus petites.
R : Choisissez le modèle de type V pour les besoins de haute capacité où l"espace au sol est limité. Il est idéal pour les installations sur toit desservant de grandes chambres froides et les environnements nécessitant une dispersion sonore verticale pour éviter les plaintes concernant le bruit au niveau du sol.
R : Le FNF est une variante commerciale standard à décharge latérale. Les modèles FNU et FNVB offrent des configurations d"empreinte alternatives pour des limites spatiales spécifiques. Les unités FNW ou de type W évoluent considérablement pour gérer des capacités industrielles extrêmement lourdes.
R : Oui, les modèles à décharge latérale et à décharge supérieure fonctionnent exceptionnellement bien en tant que condenseurs à distance. Une intégration réussie nécessite un dimensionnement correct des tuyaux de réfrigérant et des pièges de retour d"huile correctement conçus pour garantir la fiabilité du compresseur.
R : Les unités à décharge latérale offrent un accès horizontal plus simple et direct pour le nettoyage extérieur. Les unités de type V nécessitent un accès à la cavité interne en V pour un lavage en profondeur, bien que leur conception inclinée offre une meilleure protection structurelle naturelle contre les chutes de débris.
R : La sélection d"un condenseur sous-dimensionné ou mal ventilé entraîne des pressions de refoulement élevées. Cela conduit directement à des températures de refoulement élevées du compresseur, à une dégradation rapide de l"huile et, éventuellement, à une défaillance mécanique prématurée du compresseur.
