Les installations industrielles de surgélation et de stockage frigorifique fonctionnent dans des conditions impitoyables. Lorsque vous gérez des espaces compris entre -20°F et -50°F, les équipements de réfrigération commerciale standard ne survivront tout simplement pas. Les charges thermiques sont trop extrêmes. Si votre système tombe en panne ou perd en efficacité, vous êtes confronté à une perte de produit immédiate et catastrophique et à un gaspillage d'énergie massif. Vous avez besoin de solutions robustes et à service continu, conçues pour ces environnements spécifiques. L' unité de condensation à vis basse température sert de colonne vertébrale aux applications haute capacité et basse température. Spécifier le bon équipement nécessite un examen attentif de l’architecture du compresseur, de la gestion de l’huile et de la compatibilité des réfrigérants. Vous ne pouvez pas vous permettre de deviner. Nous vous expliquerons exactement comment évaluer et sélectionner la bonne unité pour votre installation, vous assurant ainsi d'obtenir les performances et la fiabilité que votre opération exige.
Des plages de température et des capacités spécifiques classent un système comme une unité de réfrigération à basse température . Ces systèmes maintiennent généralement des environnements internes entre -20°F et -50°F. Les critères de réussite dépendent du maintien constant de températures stables sur de vastes superficies. Les surgélateurs nécessitent des capacités d'évacuation rapide de la chaleur pour faire baisser la température des produits en quelques heures et non en quelques jours. Les grandes chambres froides nécessitent une répartition uniforme de l'air pour éviter les zones chaudes près des portes ou des plafonds. L'équipement doit fonctionner en continu sans subir de fatigue thermique. Lorsque vous poussez un compresseur à une température d’aspiration de -40°F, le taux de compression monte en flèche. Les compresseurs standard surchauffent et tombent en panne dans ces conditions. Les compresseurs à vis gèrent cela en injectant de l'huile directement dans la chambre de compression, qui scelle les rotors et absorbe l'énorme chaleur de compression.
Le type de produit stocké dicte des profils de température spécifiques. Différents produits nécessitent des temps d’extraction et un contrôle de l’humidité uniques. Vous devez faire correspondre l"équipement au produit.
Les compresseurs à vis dominent les applications haute capacité et basse température. Ils comportent moins de pièces mobiles que les modèles alternatifs. Cette conception permet des cycles de compression continus sans les pulsations associées aux pistons. Ils gèrent des rapports de pression élevés sans générer de températures de refoulement excessives. Les compresseurs alternatifs brûlent souvent leurs soupapes de décharge lorsqu"ils sont poussés à des températures de congélation. Les compresseurs Scroll fonctionnent bien pour les petites charges commerciales, mais n"ont pas la capacité volumétrique pour les grands entrepôts industriels.
| Type de compresseur | Taux de compression Tolérance | Contrôle de capacité | Aptitude aux basses températures | Profil de maintenance |
|---|---|---|---|---|
| Vis | Excellent (gère des ratios élevés via injection d"huile) | Infini via vanne coulissante ou VFD | Idéal pour les surgélateurs industriels | Nécessite une analyse stricte de l’huile et une surveillance des vibrations |
| Réciproque | Médiocre à passable (soumis à des températures de décharge élevées) | Étagé via le déchargement du cylindre | Limité aux charges petites ou moyennes | Remplacement fréquent des plaques de soupape et des segments de piston |
| Rouleau | Passable (nécessite une injection de liquide pour basse température) | Limité (défilement numérique ou VFD) | Bon pour le commerce léger, pas industriel | Remplacer en cas de panne (non réparable) |

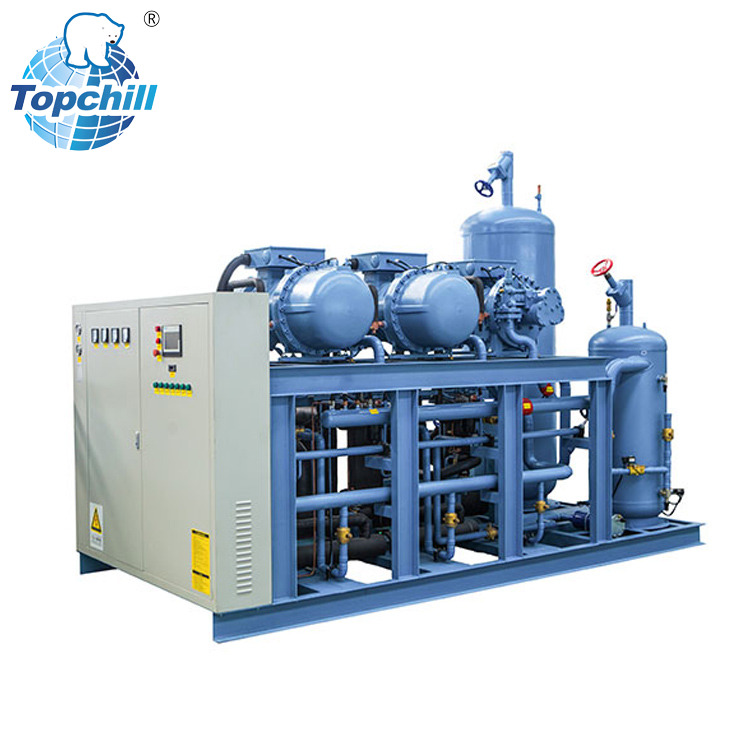

L"unité de condensation fonctionne comme le cœur du cycle de réfrigération. Il intègre le compresseur, les serpentins du condenseur et les systèmes de contrôle dans un seul ensemble. Ce hub central cartographie les relations critiques dans l’ensemble de l’installation. Il communique en permanence avec les serpentins évaporateurs suspendus dans la chambre froide. Il régule également les détendeurs électroniques (EEV) pour maintenir une surchauffe précise. Une intégration appropriée garantit un débit de réfrigérant et une efficacité du système optimaux. Si l’unité de condensation ne suit pas avec précision la pression d’aspiration, les évaporateurs mourront de faim ou seront inondés. Une inondation renvoie le réfrigérant liquide dans la conduite d"aspiration, ce qui peut détruire le compresseur en cas d"impact.
Un dimensionnement précis de la charge détermine le succès du système. Vous ne pouvez pas deviner la capacité. Vous devez calculer le rejet de chaleur total requis. Plusieurs facteurs ont un impact sur la charge totale de réfrigération.
Un surdimensionnement crée de graves dangers opérationnels. Cela provoque des cycles courts, ce qui empêche le compresseur de fonctionner suffisamment longtemps pour renvoyer l"huile du système. Un sous-dimensionnement conduit à une incapacité totale à maintenir la température pendant les mois d"été de pointe ou les jours de forte production.
Les ingénieurs doivent choisir entre deux architectures de compresseurs principales. Chacun offre des avantages mécaniques distincts sur le terrain.
Une unité de compresseur à vis unique comprend un rotor cylindrique principal flanqué de deux roues en étoile. Cette conception équilibre les forces radiales agissant sur l'arbre principal. Étant donné que les forces s’annulent, les roulements principaux subissent nettement moins de charges. Cela favorise une durée de vie plus longue des roulements et réduit les vibrations globales. Les techniciens préfèrent souvent le profil de maintenance des conceptions à vis unique car elles fonctionnent plus facilement et plus silencieusement dans les environnements industriels lourds.
Les conceptions à double vis utilisent deux rotors engrenés : un mâle et un femelle. Un rotor entraîne l’autre, ou les engrenages de distribution les maintiennent synchronisés. Cette architecture crée de lourdes charges de poussée, nécessitant des roulements massifs et de grande capacité. Cependant, les vis jumelées jouissent d’une forte prévalence sur le marché et d’une extrême robustesse. Ils utilisent des vannes à tiroir mécaniques pour un contrôle précis de la capacité, permettant au compresseur de s"adapter efficacement aux charges fluctuantes de l"installation.
Les unités doivent se conformer aux mandats énergétiques modernes. Le ministère de l"Énergie (DOE) applique des réglementations strictes sur les équipements de réfrigération. Les cotes du facteur énergétique annuel (AWEF) s’appliquent aux applications WICF. La sélection d"un équipement conforme évite les pénalités réglementaires et garantit que vous installez un système optimisé pour une consommation d"énergie réduite. Vous devez vérifier que le fabricant fournit des données AWEF certifiées pour la combinaison spécifique d"unité de condensation et d"évaporateur que vous envisagez d"installer.
Évaluez la compatibilité de l’unité avec les réfrigérants modernes. L’industrie élimine rapidement les HFC à fort PRG comme le R-404A et le R-507A. Les installations se tournent vers les réfrigérants naturels et les synthétiques à faible PRG. L"ammoniac (R-717) offre d"excellentes propriétés thermodynamiques mais nécessite des protocoles de sécurité stricts et des tuyauteries en acier. Le CO2 (R-744) fonctionne à des pressions extrêmes, nécessitant des conceptions de systèmes transcritiques ou sous-critiques spécialisées. Les synthétiques A2L offrent une alternative viable et légèrement inflammable qui imite les performances des anciens HFC. L"unité choisie doit comporter les joints, les types d"huile et les pressions nominales appropriés pour gérer ces réfrigérants spécifiques en toute sécurité.
La gestion de l"huile représente le point de défaillance le plus critique dans les applications à basse température. Les environnements à basse température exigent une lubrification impeccable. Dans un compresseur à vis, l"huile refroidit le processus de compression, colmate les espaces entre les rotors et lubrifie les roulements. Mais à des températures d’aspiration de -40°F, l’huile devient épaisse et lente. S"il se déplace vers l"évaporateur, il recouvre les tubes internes, interrompant le transfert de chaleur et privant le compresseur de lubrification.
Une fiable unité de condensation de congélateur nécessite un système de séparation d'huile à plusieurs étages. Les séparateurs d'huile coalescents à haute efficacité éliminent le lubrifiant des gaz de décharge avant qu'ils n'atteignent le condenseur. Vous avez également besoin de refroidisseurs d'huile dédiés. Le taux de compression étant très élevé, les gaz de décharge deviennent incroyablement chauds. Si vous ne refroidissez pas l’huile avant de la réinjecter dans le compresseur, l’huile se décomposera thermiquement, perdra sa viscosité et détruira les roulements. Les refroidisseurs d'huile peuvent être à thermosiphon, à injection de liquide ou refroidis par air, selon les exigences du site.
La qualité physique de la construction détermine la longévité de l’équipement. Vous placez cet équipement sur un toit ou une dalle de béton exposée aux éléments. Les cadres en acier soudé de gros calibre réduisent les vibrations dommageables qui provoquent la rupture des conduites en cuivre. Les serpentins du condenseur à tube flottant empêchent les fuites de réfrigérant. Dans une conception à tube flottant, les tubes en cuivre ne touchent pas directement les plaques d"extrémité en acier. Cela permet aux tubes de se dilater et de se contracter avec les changements de température sans frotter contre l"acier ni créer de fuite. La construction robuste résiste aux environnements industriels difficiles et aux charges de vent élevées.
Les serpentins d’échangeur de chaleur nécessitent des paramètres de conception spécifiques. Les configurations d’espacement des ailettes doivent atténuer l’accumulation rapide de givre. Des ailettes serrées bloquent rapidement le flux d"air dans les environnements glacials. Si vous utilisez un serpentin à 10 ailettes par pouce dans un congélateur, il se transformera en un bloc de glace solide en quelques heures. Vous avez besoin d"un espacement plus large, généralement de 3 à 4 ailettes par pouce, pour permettre des temps de fonctionnement plus longs entre les cycles de dégivrage. L"unité doit s"intégrer parfaitement à la stratégie de dégivrage de l"installation, que vous utilisiez le dégivrage au gaz chaud, par résistance électrique ou par eau.
Les circuits économiseurs augmentent l’effet de réfrigération global et augmentent la capacité du système. Une unité de condensation à vis fonctionnant à des taux de pression élevés nécessite un sous-refroidissement. Un économiseur prend une petite partie de réfrigérant liquide à haute pression, laisse tomber sa pression à travers un détendeur et l'utilise pour sous-refroidir la conduite de liquide principale alimentant les évaporateurs. Le gaz flash résultant est injecté dans un port intermédiaire du compresseur à vis. Ce processus réduit considérablement les températures de refoulement du compresseur et augmente la capacité de refroidissement de 20 à 30 % sans nécessiter un moteur de compresseur plus gros.
Les unités de condensation industrielles nécessitent un espace physique important. Vous devez évaluer l"empreinte au début de la phase de conception. Les unités monobloc montées sur des patins en acier structurel répartissent le poids lourd des compresseurs à vis et des séparateurs d"huile. Si vous montez l"unité sur un toit, vous devez vérifier la capacité de charge structurelle avec un ingénieur. Vous devez également tenir compte des températures ambiantes extrêmes. Les unités installées dans des climats désertiques nécessitent des serpentins de condenseur et des pare-soleil surdimensionnés pour éviter les déclenchements à haute pression. Les unités fonctionnant dans des climats froids nécessitent des kits d"hivernage, comprenant des panneaux de commande chauffants, des ventilateurs de condenseur à vitesse variable et des réservoirs de liquide isolés pour maintenir une pression de refoulement appropriée pendant le fonctionnement hivernal.
Évaluez la fonctionnalité à long terme de l’unité. Les compresseurs à vis fonctionnent pendant des dizaines de milliers d’heures s’ils sont correctement entretenus. Les routines de maintenance standard incluent une analyse régulière des vibrations pour détecter l’usure des roulements avant qu’une défaillance catastrophique ne se produise. Vous devez effectuer un échantillonnage d"huile trimestriel pour vérifier la présence d"acide, d"humidité et de copeaux de métal. Le remplacement des filtres sur les conduites d"huile et les conduites d"aspiration est obligatoire. Sélectionnez un fabricant doté d’une chaîne d’approvisionnement nationale en pièces détachées robuste. Si un filtre coalescent ou un actionneur de vanne coulissante tombe en panne, vous ne pouvez pas attendre six semaines pour qu"une pièce soit expédiée depuis l"étranger pendant que votre produit dégèle.
Le fonctionnement des compresseurs à vis à de faibles charges prolongées présente de graves risques mécaniques. Lorsqu’un compresseur à vis fonctionne à 20 % de sa capacité pendant de longues périodes, cela diminue son efficacité et entraîne un mauvais retour d’huile. La vitesse du réfrigérant chute trop bas pour transporter l"huile vers le haut de la colonne montante d"aspiration. Les installations doivent atténuer ce risque opérationnel. Recommandez une mise en scène appropriée de plusieurs unités plus petites plutôt que de compter sur un seul compresseur massif. L"intégration avancée du variateur de fréquence (VFD) résout également ce problème. Les VFD ralentissent le moteur du compresseur pour l"adapter à la charge réelle, maintenant l"efficacité et maintenant les vitesses du réfrigérant suffisamment élevées pour un retour d"huile correct.
L’unité de condensation doit gérer avec soin les pics de charge. Les cycles de dégivrage de l’évaporateur créent des changements brusques de pression dans le système. Le dégivrage au gaz chaud est la méthode la plus efficace pour les congélateurs industriels, mais elle renvoie des quantités massives de réfrigérant liquide condensé vers le compresseur. L"unité doit gérer ces changements sans que le liquide ne frappe le compresseur. Un dimensionnement approprié de l’accumulateur d’aspiration est essentiel. L"accumulateur récupère le réfrigérant liquide et le fait bouillir lentement, garantissant que seule la vapeur pénètre dans l"orifice d"aspiration du compresseur. Si l"accumulateur n"est pas dimensionné correctement, les rotors risquent de exploser et les roulements seront détruits.
Les unités autonomes risquent de ne pas communiquer correctement avec le reste du bâtiment. Ils doivent s’intégrer aux systèmes centraux de gestion des installations. Spécifiez les unités dotées de contrôleurs à protocole ouvert. Modbus et BACnet assurent un échange de données transparent entre l"unité de condensation, les contrôleurs d"évaporateur et le local technique principal. Cette intégration permet la surveillance à distance, l"enregistrement des alarmes et la maintenance prédictive. Vous pouvez suivre les pressions d"aspiration, les températures de refoulement et les différences de pression d"huile à partir d"un tableau de bord central, permettant ainsi aux opérateurs de détecter les anomalies avant qu"elles ne provoquent un arrêt.
Le logiciel de dimensionnement du fabricant modélise les performances avec précision et élimine les incertitudes. Les programmes fournis par les fabricants de compresseurs permettent aux ingénieurs de saisir des températures ambiantes spécifiques de bulbe sec. Vous entrez les valeurs exactes de surchauffe d"aspiration et de sous-refroidissement du liquide. Vous définissez les conditions de charge précises, y compris les scénarios de charge partielle, avant de finaliser l"approvisionnement. Cette étape vérifie que l"équipement fonctionnera comme spécifié dans les conditions exactes de votre site. Il génère également les données électriques requises, notamment l"intensité minimale du circuit (MCA) et la protection maximale contre les surintensités (MOP), dont vos entrepreneurs en électricité ont besoin pour dimensionner les alimentations.
Une unité de condensation à vis basse température représente un investissement très fiable et robuste. Cela reste absolument nécessaire pour les opérations de congélation à l’échelle industrielle là où les équipements commerciaux standards échouent. Ces applications ne peuvent pas tolérer des temps d"arrêt inattendus ou des fluctuations de température. Une sélection appropriée garantit la sécurité des produits, la longévité du système et une consommation d"énergie stable.
Suivez une logique de présélection stricte pour les achats. Tout d’abord, vérifiez les exigences de pointe et de charge partielle en fonction du volume de l’espace et des charges thermiques des produits. Deuxièmement, sélectionnez un réfrigérant en fonction des protocoles de conformité et de sécurité des installations. Troisièmement, choisissez entre des architectures à compresseur simple ou double en fonction de vos capacités de maintenance. Quatrièmement, spécifiez des composants robustes de gestion de l’huile et thermique pour protéger le compresseur. Enfin, vérifiez toutes les mesures de performances via le logiciel de sélection du fabricant.
Suivez ces prochaines étapes concrètes :
R : Ces unités fonctionnent généralement entre -20 °F et -50 °F. Les applications nécessitant ces températures extrêmes comprennent les surgélateurs, le stockage de produits pharmaceutiques, la congélation du plasma et les centres de distribution d"aliments surgelés à grande échelle.
R : Une seule vis utilise un rotor principal et deux roues en étoile, ce qui équilibre les forces radiales et prolonge la durée de vie des roulements. Les conceptions à double vis utilisent deux rotors engrenés, créant des charges de poussée plus élevées mais offrant une robustesse extrême et un contrôle précis de la capacité via des vannes coulissantes.
R : La surgélation crée des rapports de pression massifs, entraînant des températures de décharge élevées. Un refroidisseur d"huile dédié empêche la dégradation thermique de l"huile du compresseur, garantissant ainsi une lubrification adéquate, l"étanchéité des rotors et évitant une défaillance catastrophique des roulements.
R : Les calculs de capacité nécessitent de mesurer le volume de la pièce, de calculer la charge thermique d"entrée du produit, de prendre en compte les températures ambiantes extrêmes, de déterminer les valeurs de transmission de l"isolation et d"ajouter les gains de chaleur internes provenant des ventilateurs et des réchauffeurs de dégivrage.
R : Le facteur énergétique annuel sans rendez-vous (AWEF) est une mesure d’efficacité énergétique du ministère de l’Énergie. Elle s"applique strictement aux chambres froides et aux congélateurs, exigeant des normes d"efficacité de base pour les unités de condensation utilisées dans ces applications spécifiques.
R : Oui, ils fonctionnent efficacement à charges partielles s’ils sont correctement équipés. L"utilisation de vannes coulissantes mécaniques ou l"intégration d"entraînements à fréquence variable (VFD) permettent au compresseur de ralentir et de s"adapter aux charges fluctuantes de l"installation sans cycles courts.
R : L’industrie s’éloigne des HFC à PRG élevé comme le R-404A. Les unités modernes utilisent des réfrigérants naturels comme l"ammoniac (R-717) et le CO2 (R-744), ou des mélanges synthétiques A2L à faible PRG conçus pour répondre à des réglementations environnementales strictes.
