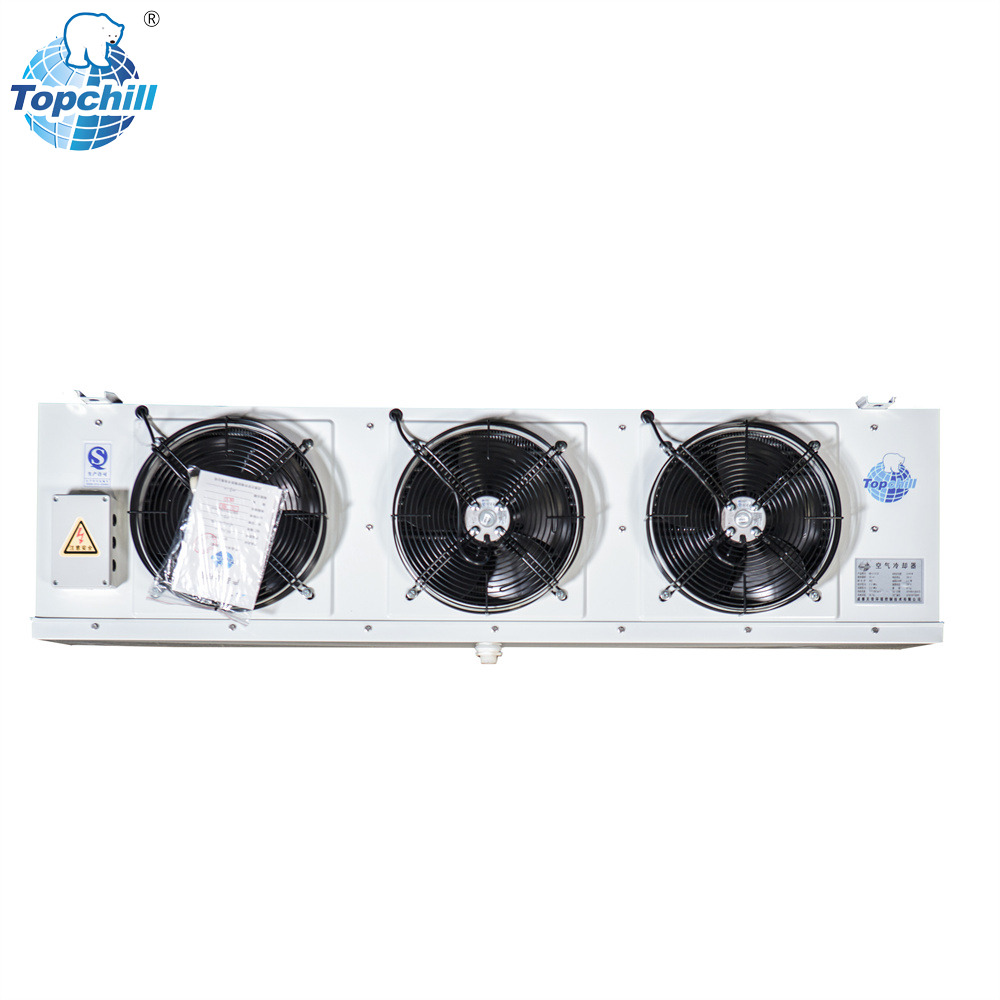

La sélection d'un refroidisseur d'air pour chambre froide représente une décision thermodynamique fondamentale qui dicte la consommation d'énergie de l'installation et l'intégrité du produit. Les gestionnaires d'installations sont constamment confrontés à la tension opérationnelle entre maximiser la surface de transfert de chaleur et gérer l'accumulation de givre. Un espacement incorrect des ailettes entraîne inévitablement un givrage du système, un débit d'air restreint, une contrainte sur le compresseur et une détérioration coûteuse du produit. Vous ne pouvez pas traiter cela comme un achat de matériel générique. La géométrie physique du bloc de serpentin détermine dans quelle mesure le système gère les charges d'humidité dans des conditions réelles. Ce guide fournit un cadre d'évaluation technique pour spécifier les équipements en fonction des zones de température, des charges d'humidité et de l'efficacité opérationnelle à long terme. Nous détaillerons les principes d'ingénierie derrière la conception des serpentins et expliquerons comment adapter votre matériel de réfrigération aux exigences spécifiques de votre environnement de stockage.
Les ailettes agissent comme des surfaces de transfert de chaleur étendues fixées aux tubes réfrigérants dans un évaporateur frigorifique . Ils augmentent la surface disponible pour l'échange thermique avec l'air ambiant. Les tubes en cuivre ou en aluminium nus ne possèdent tout simplement pas suffisamment de surface pour refroidir efficacement de grands volumes d’air. En pressant de fines plaques métalliques sur toute la longueur des tubes, les fabricants augmentent de façon exponentielle la zone de contact. Lorsque l’air chaud de la pièce passe sur ces surfaces métalliques froides, la chaleur est transférée de l’air au réfrigérant bouillant à l’intérieur des tubes. La distance physique entre ces plaques détermine la quantité d’air qui peut traverser le bloc et la facilité avec laquelle l’humidité peut combler l’espace.
Dans les applications sur le terrain, le matériau des ailettes joue également un rôle. L"aluminium est la norme de l"industrie en raison de son excellente conductivité thermique et de son faible poids. Certains environnements agressifs nécessitent des ailettes recouvertes d"époxy pour éviter la corrosion. Quel que soit le matériau, la fonction première reste la même : maximiser l’absorption de la chaleur tout en permettant une circulation d’air suffisante. Lorsque vous modifiez la distance entre ces plaques, vous modifiez fondamentalement le profil aérodynamique et thermodynamique de l"unité.
La conception d"un refroidisseur d"air nécessite d"équilibrer la capacité et le débit d"air. Plus d’ailettes signifie plus de surface, ce qui donne une capacité théorique plus élevée. Cependant, des ailettes serrées créent une chute de pression d’air plus élevée. Cette résistance nécessite plus de puissance du ventilateur pour pousser l"air à travers le bloc de serpentin. Si les ventilateurs ne parviennent pas à surmonter la pression statique, la vitesse de l’air diminue. Une faible vitesse de l"air entraîne une mauvaise répartition de la température à l"intérieur de la pièce et réduit le coefficient de transfert thermique global du serpentin.
On mesure cette résistance en Pascals. Un coil avec un espacement de 4 mm peut présenter une chute de pression de 50 Pascals, tandis qu"un coil de 10 mm sous le même débit d"air peut ne présenter que 20 Pascals. Lorsque le gel commence à se former, l’écart se rétrécit davantage. Un espace de 4 mm devient rapidement un espace de 2 mm, doublant ou triplant la résistance de l"air. Cela oblige les moteurs de ventilateur à travailler plus fort, augmentant la consommation d"ampères et générant un excès de chaleur que le système de réfrigération doit ensuite éliminer. Il s’agit d’une boucle d’échec cumulée qui commence par la spécification d’une mauvaise géométrie.
Les spécifications des tubes, notamment le diamètre et l’épaisseur de paroi, interagissent avec l’espacement des ailettes pour influencer le développement de la couche limite. La disposition des tubes, qu"ils soient en quinconce ou en ligne, affecte également les coefficients globaux de transfert thermique. La disposition des tubes en quinconce force l’air à changer de direction lorsqu’il se déplace à travers le bloc. Cela crée des turbulences qui brisent la couche limite thermique et améliorent le transfert de chaleur. Cependant, cette turbulence augmente également la résistance de l’air et fournit davantage de points d’impact permettant à l’humidité de geler.
Les configurations de tubes en ligne offrent une résistance à l"air plus faible et sont plus faciles à nettoyer, mais elles offrent généralement des taux de transfert de chaleur plus faibles. Lorsque vous combinez un modèle de tube décalé avec un espacement serré des ailettes, vous créez une bobine très efficace mais très vulnérable. L’air doit parcourir un labyrinthe complexe et étroit. Toute humidité présente dans l"air se condensera et gèlera rapidement sur les bords d"attaque des tubes et des ailettes. Comprendre cette interaction aide les ingénieurs à sélectionner le bloc de bobine approprié pour des conditions d"humidité spécifiques.
La formation de givre et la condensation se produisent lorsque l"air ambiant atteint le point de rosée au contact des serpentins de l"évaporateur. L"air retient la vapeur d"eau. L"air chaud retient plus de vapeur que l"air froid. Lorsque l’air ambiant atteint les surfaces métalliques gelées, il se refroidit rapidement et libère son humidité. Si la surface du serpentin est au-dessus du point de congélation, cette humidité forme de la condensation et s"égoutte dans le bac de récupération. Si la surface du serpentin est en dessous du point de congélation, l"humidité se dépose et se transforme directement en cristaux de glace.
Le gel agit comme un isolant. Il a une conductivité thermique bien inférieure à celle de l’aluminium ou du cuivre. Une couche de givre d’à peine 2 mm d’épaisseur peut dégrader les performances thermiques de plus de 30 %. De plus, le gel bloque physiquement la circulation de l’air. À mesure que les cristaux de glace se développent à partir des surfaces métalliques, ils comblent l’espace entre les ailettes. Une fois l’espace comblé, l’air ne peut plus traverser cette section du serpentin. Le système perd de sa capacité, la température ambiante augmente et le compresseur fonctionne en continu dans une vaine tentative d"atteindre le point de consigne.
L"espacement typique varie de 4 mm à 6 mm. Ces refroidisseurs sont utilisés dans les salles de transformation, les quais de chargement et le stockage de produits frais. Dans ces environnements, la température de surface du serpentin reste souvent au-dessus du point de congélation, ou elle descend légèrement en dessous du point de congélation mais a suffisamment de temps pour se dissiper pendant le cycle d"arrêt du compresseur. La formation de givre est minime. Un espacement étroit est optimal ici pour maximiser l’efficacité du transfert de chaleur et réduire l’empreinte physique de l’unité.
Cependant, vous devez spécifier un espacement adéquat pour gérer l"épaisseur du film de condensat. Même sans glace, l"eau forme un film sur les nageoires. Si les ailettes sont trop rapprochées, l"action capillaire peut retenir l"eau entre les plaques, limitant ainsi le flux d"air. Un pas de 4 mm est généralement sans danger pour le stockage de produits standard, mais les zones de traitement à forte humidité peuvent nécessiter 6 mm pour assurer une évacuation rapide du condensat.
| Type d'application | Température ambiante | Espacement recommandé | État d'humidité primaire |
|---|---|---|---|
| Quais de chargement | +5°C à +10°C | 4mm - 5mm | Condensat liquide |
| Produits frais | +1°C à +4°C | 4mm - 6mm | Condensat important/Givre léger |
| Transformation de la viande | +2°C à +7°C | 6mm | Condensat à haute humidité |
L"espacement typique varie de 6 mm à 8 mm. Les applications incluent les produits réfrigérés, les produits laitiers et le stockage de viande à court terme. Le givrage est une réalité opérationnelle constante dans ces environnements. La surface de la batterie est toujours en dessous du point de congélation pendant le fonctionnement. L"humidité du produit et des ouvertures de porte s"accumulera sous forme de glace. Cet espacement fournit un équilibre, permettant un temps suffisant entre les cycles de dégivrage requis tout en maintenant une capacité de refroidissement adéquate.
Dans une pièce à température moyenne, un pas de 6 mm permet généralement une autonomie de 4 à 6 heures avant qu"un cycle de dégivrage ne soit nécessaire. Si vous deviez installer un serpentin de 4 mm dans cette pièce, vous devrez peut-être dégivrer toutes les 2 heures. Les dégivrages fréquents introduisent de la chaleur dans la pièce, que le système doit ensuite éliminer, gaspillant ainsi une énergie importante. La plage de 6 mm à 8 mm garantit que la bobine peut contenir une quantité raisonnable de givre sans étouffer le flux d"air.
L'espacement typique varie de 6 mm à 12 mm, s'étendant jusqu'à 20 mm en fonction de la charge d'humidité. Ces unités sont essentielles pour le stockage des aliments surgelés et les installations de surgélation. élevée au gel Une résistance est obligatoire. Un espacement plus large empêche le pontage rapide de la glace entre les ailettes, garantissant ainsi que le refroidisseur d'air à basse température maintient le flux d'air pendant les périodes de fonctionnement prolongées.
Dans un congélateur standard où les produits entrent déjà congelés et où les portes restent pour la plupart fermées, un pas de 7 mm ou 8 mm est souvent suffisant. La charge d"humidité est relativement faible. Cependant, dans les congélateurs actifs avec un trafic fréquent de chariots élévateurs apportant de l"air ambiant humide, un espacement de 10 mm ou 12 mm devient nécessaire. L’espace plus large agit comme un plus grand réservoir d’accumulation de givre. Il permet au système de réfrigération de fonctionner pendant 8 à 12 heures entre les dégivrages, stabilisant ainsi la température ambiante et protégeant la qualité du produit.
L"espacement typique varie de 12 mm à 20 mm, ou un espacement variable des ailettes peut être utilisé. Ces refroidisseurs sont utilisés dans les applications de surgélation rapide, de cellules de refroidissement rapide et de congélation à haute humidité comme les carcasses de viande chaude. Une libération extrême d’humidité nécessite une tolérance maximale au gel. Lorsque vous placez un produit chaud et humide dans un congélateur rapide, l"humidité s"évacue rapidement et atteint les serpentins de l"évaporateur.
Un espacement large empêche l"évaporateur de s"étouffer pendant les heures de fonctionnement. Un cycle de surgélation peut durer de 24 à 48 heures. Vous ne pouvez pas interrompre ce cycle pour un dégivrage sans compromettre le processus de congélation et la sécurité du produit. Par conséquent, le serpentin doit être capable de contenir d’énormes quantités de glace tout en permettant le passage de l’air à grande vitesse. Un pas de 16 mm ou 20 mm fournit le volume physique nécessaire pour stocker cette glace jusqu"à ce que le cycle de congélation soit terminé et qu"un dégivrage complet puisse être initié.
La diminution de la distance entre les ailettes augmente la capacité de refroidissement totale en kW d"une taille d"unité physique spécifique. Une unité compacte avec un espacement de 4 mm peut offrir 50 kW de refroidissement, tandis qu"une unité exactement des mêmes dimensions avec un espacement de 10 mm peut n"offrir que 30 kW. Cela présente une proposition tentante pour les acheteurs cherchant à économiser de l’espace et de l’argent.
Cependant, la spécification d"une unité plus petite avec des ailettes étroites qui répondent à la charge de refroidissement théorique peut échouer dans des conditions réelles de forte humidité. Ce piège de capacité entraîne un givrage rapide et une inefficacité du système. La capacité de 50 kW n’existe que lorsque la batterie est parfaitement propre. Au bout de deux heures de fonctionnement dans un environnement humide, le gel bouchera les interstices de 4 mm. La capacité chutera à 15 kW, la température ambiante augmentera et le compresseur fonctionnera en continu. L"unité de 10 mm, tout en ayant une capacité initiale inférieure, maintiendra 25 kW de refroidissement pendant 10 heures car elle résiste au blocage du flux d"air.
Il existe une relation directe entre l’espacement des ailettes du refroidisseur d’air et les intervalles de dégivrage. Le dégivrage au gaz chaud et le dégivrage électrique fonctionnent différemment en fonction de l’espacement des ailettes. Un espacement serré peut emprisonner l’humidité pendant le cycle de dégivrage. Lorsque les radiateurs s'allument, la glace fond et se transforme en eau. Dans un serpentin étroitement compacté, la tension superficielle peut retenir les gouttelettes d’eau entre les ailettes. Lorsque le cycle de réfrigération reprend, ces gouttelettes recongèlent instantanément en blocs de glace solides, dégradant de façon permanente la capacité jusqu'à ce qu'un lavage manuel soit effectué.
Le dégivrage entraîne une énorme pénalité énergétique. Vous chauffez activement une pièce pour laquelle vous venez de dépenser de l’argent pour la rafraîchir. Les radiateurs électriques consomment un ampérage important. Le dégivrage par gaz chaud utilise l’énergie du compresseur. De plus, toute la chaleur introduite dans le bloc serpentin et dans l’air ambiant doit être évacuée une fois le cycle de refroidissement redémarré. En sélectionnant un espacement plus large, vous réduisez le nombre de cycles de dégivrage par jour de six à trois ou deux. Cela réduit considérablement la consommation d’énergie et réduit les chocs thermiques sur les produits stockés.
Un espacement serré des ailettes augmente la pression statique à travers la bobine. L"accumulation de glace exacerbe cette chute de pression, entraînant une réduction du jet d"air et des températures ambiantes inégales. Les ventilateurs axiaux sont conçus pour déplacer de grands volumes d’air à des pressions statiques relativement faibles. Lorsque le gel étouffe un serpentin étanche, la pression statique dépasse la courbe de performance du ventilateur.
Cette résistance accrue provoque une panne prématurée du moteur du ventilateur. Le moteur consomme plus de courant en essayant de maintenir le régime contre le blocage. Les enroulements surchauffent et les roulements subissent des charges inégales en raison du flux d"air turbulent. Le remplacement des moteurs de ventilateur dans un environnement en dessous de zéro demande beaucoup de main d’œuvre et est coûteux. Un espacement approprié garantit que les ventilateurs fonctionnent selon leurs paramètres conçus, prolongeant la durée de vie de l"équipement et garantissant que l"air froid atteigne les coins les plus éloignés de la salle de stockage.
Se fier uniquement à la température ambiante en ignorant l’humidité émise par le produit ou les infiltrations dues aux ouvertures fréquentes des portes constitue un facteur de risque majeur. Les légumes non emballés libèrent beaucoup plus d’humidité que les boîtes en carton scellées. Une pièce conservée à -20°C stockant des produits surgelés scellés présente un profil thermodynamique complètement différent d"une pièce à -20°C où les portes des chariots élévateurs s"ouvrent toutes les dix minutes.
Exiger une analyse psychrométrique complète et un calcul de la charge d’humidité avant de finaliser les spécifications. Vous devez tenir compte de la charge thermique latente. Chaque fois qu’une porte s’ouvre, de l’air chaud et humide s’engouffre. Cette humidité cherche immédiatement la surface la plus froide de la pièce : le serpentin de l’évaporateur. Si vous spécifiez un pas de 6 mm basé uniquement sur le point de consigne de -20°C, mais ignorez le taux d"infiltration élevé, le système échouera. Les ingénieurs de terrain doivent évaluer le flux de travail opérationnel de l"installation, et pas seulement les plans statiques.
Les conceptions d’évaporateurs modernes présentent un espacement plus large du côté de l’entrée d’air et un espacement plus étroit du côté de la sortie. Par exemple, les trois premières rangées de tubes peuvent avoir un pas de 12 mm, tandis que les rangées restantes ont un pas de 6 mm. Cela capture le givre en vrac au point d’entrée où l’air est le plus humide, tout en maintenant une efficacité de transfert de chaleur élevée à l’arrière où l’air est plus sec.
Bien que très efficace dans des environnements difficiles, cette technologie entraîne un coût d’investissement initial plus élevé. La fabrication de bobines à pas variable nécessite un outillage spécialisé. Cependant, pour les surgélateurs ou les chambres froides à fort trafic, les avantages opérationnels dépassent de loin le surcoût initial. Il offre la capacité de rétention au gel d’une batterie à pas large avec les performances thermiques d’une batterie à pas serré. Les gestionnaires d’installations devraient évaluer cette option lorsqu’ils sont confrontés à des charges latentes extrêmes.
Les ailerons étroits sont intrinsèquement plus difficiles à nettoyer et à désinfecter, ce qui présente des risques de non-conformité dans les installations de qualité alimentaire. Au fil du temps, la poussière, les particules en suspension dans l’air et les matières biologiques s’accumulent sur les surfaces humides des serpentins. Lors de la transformation de la viande ou du stockage agricole, cette accumulation peut abriter des bactéries et des moisissures. Le nettoyage d"un bloc de bobine de 4 mm nécessite une mousse chimique à haute pression et un travail manuel important.
Tenez compte des coûts de main-d"œuvre liés au nettoyage manuel des serpentins et de la nécessité d"utiliser des agents de nettoyage spécialisés pour les blocs d"ailettes bien emballés. Si l’équipe de maintenance ne peut pas facilement laver les débris à travers le serpentin, l’unité subira une perte permanente de capacité. Un espacement plus large, tel que 8 mm ou 10 mm, permet aux solutions de nettoyage de pénétrer complètement dans le bloc et d"éliminer les contaminants. Cela garantit le respect de l’hygiène à long terme et maintient les performances thermodynamiques de base.
Évaluez les taux de respiration des produits, les types d’emballage et les différences de température entrantes. Alignez le profil du produit avec le seuil de résistance au gel nécessaire pour garantir que le refroidisseur sélectionné fonctionne de manière optimale dans les conditions de stockage réelles. Les fruits et légumes frais respirent activement, libérant de la chaleur et de la vapeur d"eau. Les carcasses de viande perdent du poids par évaporation pendant le processus de refroidissement. Toute cette humidité finit sur votre évaporateur.
Si vous stockez des produits scellés et précongelés, la charge d’humidité du produit est nulle. Il vous suffit de calculer l’infiltration des portes et des panneaux. Si vous refroidissez des cuves ouvertes contenant des produits liquides ou non emballés, la charge en humidité du produit est énorme. Construisez une matrice de vos marchandises stockées, de leurs températures d’entrée et de leurs types d’emballage. Utilisez ces données pour dicter la géométrie physique de votre équipement de réfrigération.
Référencez les normes ASHRAE, AHRI ou locales en matière de réfrigération concernant les performances de l"évaporateur. Assurez-vous que l"unité sélectionnée répond aux exigences de conformité en matière de sécurité alimentaire pour votre application spécifique. Les organismes de réglementation dictent souvent des tolérances de température spécifiques pour les denrées périssables. Si votre serpentin givre et que la température ambiante augmente de 3 degrés, vous risquez de violer les codes de santé et d"être obligé de jeter vos stocks.
De plus, les réglementations en matière d’efficacité énergétique deviennent de plus en plus strictes à l’échelle mondiale. Les systèmes qui reposent sur des cycles de dégivrage excessifs pour compenser la mauvaise géométrie des serpentins échoueront aux audits énergétiques modernes. Spécifiez un équipement qui a été testé et évalué dans des conditions de gel, et pas seulement dans des conditions sèches de laboratoire. Exigez des courbes de performance du fabricant montrant une dégradation de la capacité sur un cycle de glaçage standard de 8 heures.
Il n’existe pas de meilleur espacement universel des ailerons. Des performances optimales nécessitent d’adapter la géométrie physique du refroidisseur d’air aux réalités thermodynamiques spécifiques de la chambre froide. Rejetez les devis qui spécifient un espacement étroit des ailettes pour les applications à basse température ou à forte humidité simplement pour offrir un prix initial inférieur. Les coûts opérationnels liés au dégivrage continu et à la contrainte du compresseur effaceront rapidement toute économie initiale.
R : Si l’espacement est trop petit, un pontage rapide des glaces se produit entre les ailerons. Cela bloque le flux d"air, réduisant considérablement la capacité de refroidissement et forçant le système à effectuer des cycles de dégivrage continus et gaspilleurs d"énergie. Le compresseur fonctionne en permanence, ce qui entraîne une panne mécanique prématurée et une température ambiante instable.
R : Un espacement plus large des ailettes permet une plus grande accumulation de givre avant que le flux d’air ne soit restreint. Cela prolonge le temps entre les dégivrages requis, réduisant ainsi le gaspillage d"énergie et maintenant des températures ambiantes plus stables. Moins de cycles de dégivrage signifient moins de chaleur introduite dans l’espace réfrigéré.
R : La plage standard est généralement de 6 mm à 12 mm. Cependant, les environnements présentant des charges d"humidité élevées, des ouvertures de porte fréquentes ou des applications de congélation rapide peuvent nécessiter un espacement allant jusqu"à 20 mm pour éviter un givrage rapide et maintenir un flux d"air adéquat.
R : L"utilisation d"un espacement de 4 mm dans une pièce à -18°C est fortement déconseillée. Cela entraînera une défaillance opérationnelle inévitable, un givrage rapide, un flux d"air bloqué et des dommages potentiels au compresseur dus à une contrainte constante. L"appareil nécessitera un dégivrage constant pour fonctionner.
R : L"espacement variable des ailettes utilise une approche échelonnée, avec un espacement plus large à l"entrée d"air pour attraper le gel important et un espacement plus étroit à la sortie pour maximiser l"efficacité du transfert de chaleur. Cela équilibre une tolérance élevée au gel avec des dimensions physiques compactes.
