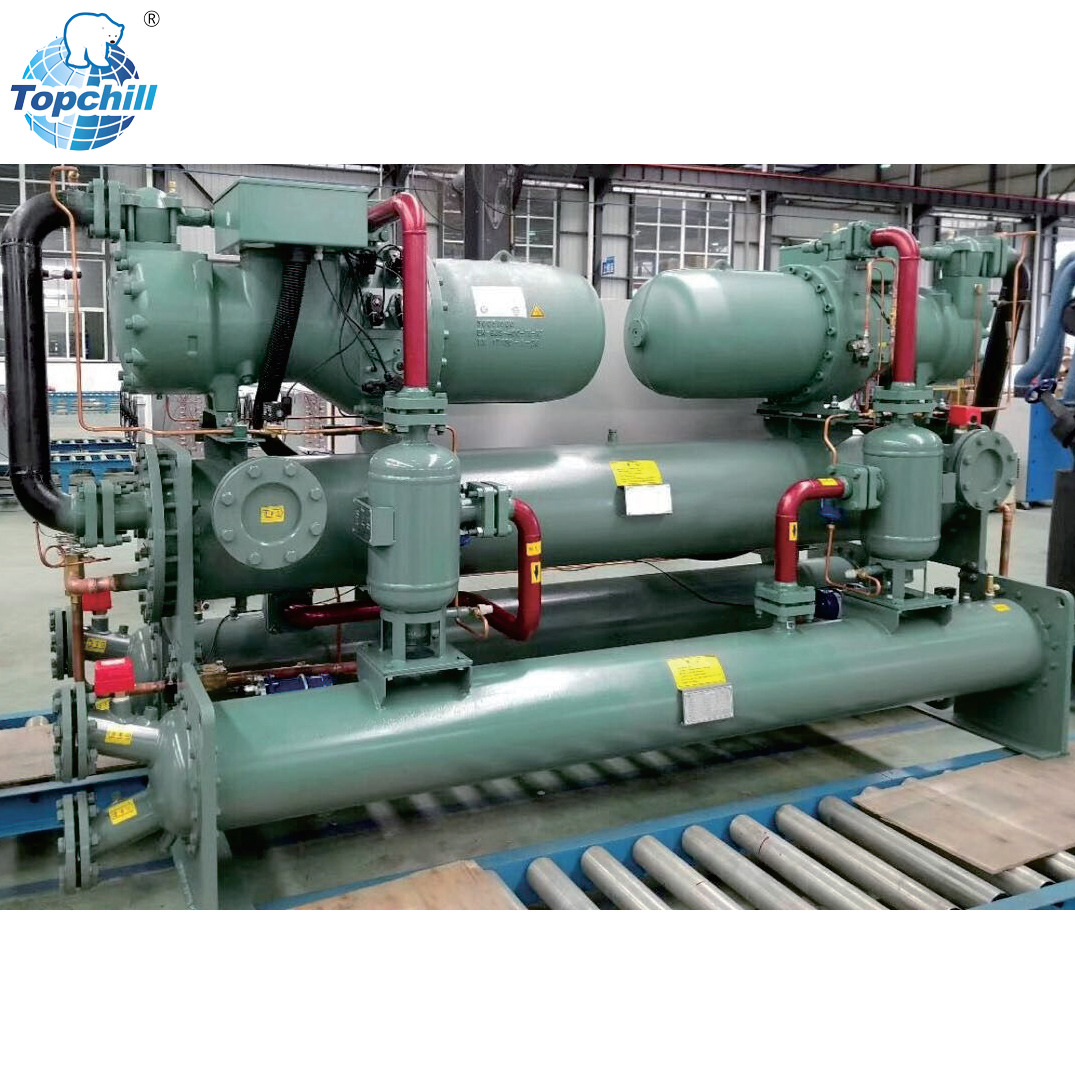

Les processus industriels fonctionnant à des températures extrêmement basses sont confrontés à des défis uniques en matière de gestion thermique. Qu'il s'agisse de la cristallisation pharmaceutique, de la synthèse chimique, de l'extraction du cannabis ou de la congélation rapide des aliments, le maintien d'un contrôle précis de la température détermine la viabilité du produit. Des écarts mineurs de température entraînent une perte de produit catastrophique ou une défaillance complète du processus. Atteindre des températures allant jusqu'à -40 °F (-40 °C) nécessite une ingénierie spécialisée pour gérer la consommation d'énergie, éviter les temps d'arrêt excessifs pour maintenance et éviter une panne prématurée de l'équipement. Les refroidisseurs CVC de confort standard, généralement conçus pour des températures de fluide de sortie de 40 °F à 45 °F pour les unités de traitement d'air, ne peuvent pas gérer la dynamique thermique, les changements de viscosité du fluide et les exigences de fonctionnement continu des applications inférieures à zéro. La spécification d'un refroidisseur refroidi par eau à basse température nécessite d'aller au-delà de l'adaptation de capacité de base. Cela nécessite une évaluation technique rigoureuse de l’architecture du compresseur, des propriétés du réfrigérant et de l’infrastructure des installations pour garantir un fonctionnement fiable et continu.
Comprendre la différence entre la température du fluide de sortie (LFT) et la température de processus réellement requise à l"interface de l"échangeur de chaleur constitue la première étape de la conception du système. Le refroidisseur doit produire un fluide plus froid que la température de processus cible pour tenir compte des inefficacités de transfert de chaleur et des pertes thermiques à travers le réseau de tuyauterie. Si un réacteur chimique nécessite une température d"enveloppe de -20 °F, la LFT du refroidisseur devra peut-être être de -25 °F ou -30 °F en fonction des débits et de la qualité de l"isolation des tuyaux.
Le calcul précis des charges thermiques maximales et partielles évite le surdimensionnement. Un refroidisseur surdimensionné aura un cycle court, ce qui entraînera une usure accélérée du compresseur, un mauvais retour d'huile et un contrôle irrégulier de la température. Contrairement aux systèmes CVC de refroidissement de confort, qui subissent des charges très variables en fonction des conditions météorologiques ambiantes et de l'occupation du bâtiment, le refroidissement industriel à basse température présente généralement des profils de charge stables et continus. La conception de l'équipement pour répondre à ces exigences industrielles stables garantit des performances constantes et prolonge la durée de vie mécanique.
| Paramètre | Standard Refroidisseur CVC | Refroidisseur de procédé à basse température |
|---|---|---|
| Température du fluide de sortie (LFT) | 40°F à 45°F | 20°F jusqu"à -40°F |
| Fluide caloporteur | Eau traitée | Glycol ou synthétiques à haute concentration |
| Profil de charge | Très variable (dépendant des conditions météorologiques) | Fonctionnement stable et continu 24h/24 et 7j/7 |
| Exigence d"isolation | Élastomère standard | Cellules fermées épaisses avec pare-vapeur épais |
Dans les cycles de réfrigération, « ascenseur » fait référence à la différence de pression et de température que le compresseur doit surmonter entre l"évaporateur basse pression et le condenseur haute pression. Le fonctionnement à basse température augmente intrinsèquement cette portance, obligeant le compresseur à travailler plus fort et à consommer plus d"énergie électrique. L"abaissement de la température d"alimentation en eau du condenseur, généralement fournie par une tour de refroidissement, réduit directement la portance globale que le compresseur doit atteindre.
La réduction de la portance améliore considérablement l’efficacité du système. En règle générale, chaque baisse d"un degré Fahrenheit de la température de l"eau du condenseur entraîne une amélioration de 1,5 % à 2 % de l"efficacité du compresseur. La gestion efficace de la température de l"eau du condenseur grâce à un fonctionnement optimisé de la tour de refroidissement et à des pompes de condenseur à vitesse variable constitue une stratégie principale pour réduire la consommation électrique dans les applications inférieures à zéro.
Le choix du compresseur détermine la fiabilité et l’efficacité de l’ensemble du système de gestion thermique. Les compresseurs scroll, à vis et centrifuges offrent chacun des caractéristiques de performances différentes. Pour les applications à températures extrêmement basses, la gestion de taux de compression élevés constitue le principal défi mécanique. Une conception de refroidisseur d’eau semi-hermétique offre des avantages opérationnels distincts. Le moteur est refroidi par les gaz d'aspiration, ce qui améliore la durabilité sous de lourdes charges, et la conception du boîtier boulonné élimine entièrement les fuites externes du joint d'arbre, qui sont des points de défaillance courants dans les compresseurs à entraînement ouvert.
De plus, les compresseurs semi-hermétiques permettent une maintenance robuste sur le terrain. Les techniciens de maintenance peuvent reconstruire les composants internes, remplacer les plaques de soupapes ou échanger les stators sans retirer l"intégralité du bloc compresseur du circuit de tuyauterie. Lorsque les températures cibles chutent entre -10 °F et -40 °F, la compression standard en un seul étage devient souvent inefficace ou mécaniquement non viable en raison de températures de décharge excessives. Ces seuils extrêmes nécessitent généralement des économiseurs ou des systèmes de compression à deux étages pour gérer la chaleur et maintenir l"efficacité volumétrique.
La sélection du bon évaporateur implique d’évaluer les échangeurs de chaleur à calandre et à tubes par rapport aux échangeurs de chaleur à plaques brasées. Les conceptions à coque et tube sont mécaniquement robustes, gèrent mieux l"encrassement par les fluides et sont plus faciles à nettoyer à l"aide de brosses tubulaires mécaniques. Les échangeurs de chaleur à plaques brasées offrent un transfert de chaleur supérieur dans un encombrement très compact, mais sont extrêmement sensibles à l"encrassement particulaire et au gel catastrophique. La viscosité accrue des fluides à basse température doit être largement prise en compte dans cette décision, car elle affecte directement la chute de pression et la dynamique de l"écoulement interne.
Une bonne isolation est une exigence absolue et non une mise à niveau facultative. L"isolation à cellules fermées avec des pare-vapeur robustes et sans couture empêche la condensation, la corrosion sous l"isolation (CUI) et l"accumulation de glace destructrice sur la coque de l"évaporateur et la tuyauterie d"aspiration. Une isolation incorrecte entraîne une dégradation rapide des équipements, de graves pertes thermiques et des flaques dangereuses sur le sol de la salle mécanique.
L’efficacité du rejet de chaleur influence fortement les performances globales de l’usine. L'eau possède un coefficient de transfert de chaleur nettement plus élevé que l'air ambiant. Par conséquent, un refroidisseur refroidi par eau fonctionne plus efficacement, en particulier lorsqu'il gère les charges thermiques élevées générées par les processus industriels à basse température. Les systèmes refroidis par eau maintiennent des pressions de condensation stables même dans des conditions ambiantes estivales extrêmes, garantissant un refroidissement fiable et continu lorsque les unités refroidies par air peuvent avoir des difficultés, réduire leur capacité ou se déclencher en cas de pression de refoulement élevée.
En utilisant une tour de refroidissement, les systèmes refroidis par eau peuvent tirer parti des températures humides, qui sont systématiquement inférieures aux températures sèches pendant les mois de pointe de l"été. Cet avantage thermodynamique permet de gérer la montée du compresseur et de prévoir la consommation électrique tout au long de l’année.
Le choix entre des systèmes refroidis par air et par eau implique des compromis importants en matière d"infrastructure. Les unités refroidies à l"eau nécessitent un espace mécanique dédié, des tours de refroidissement, des programmes de traitement chimique de l"eau et des pompes à eau de condenseur. À l’inverse, les unités refroidies par air nécessitent un espace extérieur important sur le toit ou sur un support, un support structurel pour supporter leur poids opérationnel et un dégagement adéquat pour une bonne circulation de l’air sans recirculation.
Pour les installations situées à proximité de zones résidentielles ou soumises à des ordonnances municipales strictes sur le bruit, les systèmes intérieurs refroidis par eau offrent des avantages acoustiques substantiels. Le confinement des compresseurs lourds dans une salle mécanique insonorisée et l"utilisation de ventilateurs de tour de refroidissement à faible bruit atténuent efficacement la pollution sonore environnementale.
La sélection du bon réfrigérant nécessite d’équilibrer les performances thermodynamiques avec l’évolution des réglementations environnementales. Les applications à basse température nécessitent des réfrigérants avec une glisse de température appropriée, de faibles points d"ébullition et une capacité volumétrique élevée. Les options incluent des alternatives au R-507A, au R-448A, au R-449A ou à des réfrigérants naturels comme l"ammoniac (R-717) et le CO2 (R-744). Les gestionnaires d"installations doivent évaluer le potentiel de réchauffement climatique (PRG) et le potentiel d"appauvrissement de la couche d"ozone (ODP) par rapport aux prochaines réductions progressives de la loi AIM de l"EPA et de la réglementation sur les gaz fluorés pour garantir la conformité à long terme et éviter de futurs coûts de rénovation coûteux.
L"eau standard gèle à 32°F, ce qui la rend inutile pour les applications en dessous de zéro. La sélection des fluides (généralement de l"éthylène glycol, du propylène glycol ou des fluides caloporteurs synthétiques spécialisés) dicte le point de congélation et la capacité thermique spécifique de la boucle de circulation. L"augmentation de la viscosité du fluide à basse température crée d"importants problèmes de pompage. Cela nécessite des moteurs de pompe plus grands pour surmonter la friction, modifie les exigences de hauteur d"aspiration nette positive (NPSH) et abaisse le nombre de Reynolds.
Si le nombre de Reynolds chute trop bas, le flux de fluide passe de turbulent à laminaire à l"intérieur de l"échangeur thermique. Le flux laminaire crée une couche limite isolante contre les parois des tubes, réduisant considérablement l"efficacité du transfert de chaleur. Les ingénieurs doivent calculer soigneusement les courbes des pompes et les diamètres des tuyaux pour maintenir un écoulement turbulent à la température de fonctionnement la plus basse prévue.
Des contrôles avancés sont essentiels pour maintenir la stabilité d'un système de refroidissement industriel . Une modulation précise de la capacité via des entraînements à fréquence variable (VFD), une réponse rapide des détendeurs électroniques (EEV) et un contournement des gaz chauds pour une stabilité à faible charge sont des caractéristiques essentielles. L'intégration transparente BMS/SCADA à l'aide de protocoles tels que BACnet ou Modbus permet une surveillance en temps réel des températures d'approche, des différentiels de pression d'huile et des diagnostics globaux du système. Ces données permettent aux opérateurs de remédier de manière préventive à la dégradation des performances avant qu'elle ne provoque un arrêt imprévu.
L’évaluation d’un équipement de refroidissement industriel nécessite de regarder bien au-delà du prix d’achat initial. La consommation d"énergie électrique représente la grande majorité des dépenses d"exploitation d"une unité sur toute sa durée de vie. Le calcul du retour sur investissement (ROI) pour les options à haut rendement, telles que les VFD sur les compresseurs et les pompes de condenseur, implique l"analyse de la valeur de charge partielle intégrée (IPLV) et des heures de fonctionnement spécifiques au site. Investir dès le départ dans des composants à haute efficacité génère des économies opérationnelles substantielles à long terme, en particulier dans les installations fonctionnant en continu 24h/24 et 7j/7.
La protection des processus à forte valeur ajoutée contre les temps d"arrêt imprévus nécessite une planification de redondance robuste. L"évaluation des configurations modulaires par rapport aux systèmes unitaires redondants N+1 détermine la résilience mécanique de l"installation. De plus, la conception de l"infrastructure de tuyauterie avec des connexions de services publics « prêtes à la location » permet une récupération rapide en cas d"urgence. L"installation de vannes d"isolement, de boucles de dérivation et de raccords à bride à connexion rapide permet aux équipes de maintenance d"intégrer de manière transparente des refroidisseurs mobiles temporaires lors de révisions majeures programmées ou d"augmentations soudaines de capacité sans interrompre la production.
La conception physique de l’équipement a un impact direct sur la facilité d’entretien et les coûts de maintenance continue. Un dégagement adéquat pour tirer les tubes pour le nettoyage du condenseur, un accès facile à la tête du compresseur et des points de remplacement accessibles du filtre à huile et du déshydrateur réduisent les heures de travail pendant l"entretien de routine. De plus, la mise en œuvre d"un programme dédié de traitement de l"eau à gestion chimique pour la boucle du condenseur évite le tartre et l"encrassement biologique. L’accumulation de tartre agit comme un isolant, ce qui dégrade l’efficacité du transfert de chaleur, augmente la pression de refoulement et raccourcit la durée de vie du compresseur.
Le gel de l’évaporateur constitue un risque grave causé par une concentration inappropriée de glycol, une stagnation localisée du fluide ou une perte soudaine de débit. L"atténuation de ce risque nécessite l"installation de commutateurs de débit à deux éléments, de coupe-circuit de sécurité basse température et de systèmes automatisés de surveillance de la densité des fluides. L’échec du retour d’huile est un autre problème courant à faibles charges et à basses températures de fonctionnement. La vapeur de réfrigérant perd de sa vitesse à faible charge, ne parvenant pas à ramener l"huile vers le compresseur. L"utilisation de séparateurs d"huile à haute efficacité, de systèmes de gestion active de l"huile avec réchauffeurs et d"une conception appropriée de la tuyauterie d"aspiration, telle que des colonnes montantes d"aspiration et des siphons en P correctement dimensionnés, garantit une lubrification constante du compresseur.
Des tests rigoureux vérifient l’intégrité du système avant le déploiement complet. Les tests d"acceptation en usine (FAT) sous des charges simulées à basse température garantissent que l"unité répond aux spécifications de conception avant l"expédition. Les tests d"acceptation sur site (SAT) sont tout aussi essentiels. La vérification des séquences de contrôle, des verrouillages de sécurité, de l"étalonnage des capteurs et des performances à pleine charge garantit que l"équipement fonctionne de manière sûre et efficace avant de l"intégrer dans la ligne de production active.
R : Les unités standard atteignent généralement 40 °F, mais les refroidisseurs de processus spécialisés à basse température utilisant des réfrigérants spécifiques, une compression à deux étages et du glycol ou des fluides synthétiques à haute concentration peuvent atteindre des températures allant jusqu"à -40 °F/-40 °C ou moins.
R : Les compresseurs semi-hermétiques offrent l"avantage d"une étanchéité hermétique en empêchant les fuites de réfrigérant tout en permettant une maintenance complète sur site des composants internes, ce qui est crucial pour minimiser les temps d"arrêt dans les processus industriels continus.
R : L"eau du condenseur plus froide réduit la différence de pression (élévation) que le compresseur doit surmonter, ce qui diminue considérablement la consommation d"énergie, réduit l"usure mécanique du système et augmente la fiabilité globale.
R : Le refroidissement industriel à basse température implique des conceptions de compresseurs spécialisées, la nécessité absolue de mélanges d"antigel, de réfrigérants à faible point d"ébullition, une isolation plus épaisse avec des pare-vapeur pour empêcher la formation de glace et un fonctionnement continu 24 heures sur 24, 7 jours sur 7, 365 jours par an.
R : À mesure que les températures baissent, la viscosité du fluide augmente considérablement. Cela nécessite des moteurs de pompe plus gros pour surmonter les chutes de pression accrues et peut faire passer le débit d"un débit turbulent à un débit laminaire, ce qui réduit considérablement l"efficacité du transfert de chaleur dans l"évaporateur.
