Dans les applications de surgélation fonctionnant entre -18°C et -30°C, une panne d'équipement se traduit directement par une intégrité du produit compromise, un gaspillage d'énergie important et des temps d'arrêt coûteux. Les unités de réfrigération standard ne sont pas conçues pour l’accumulation rapide de givre et la dynamique thermique extrême de la surgélation. Les gestionnaires d'installations et les ingénieurs doivent gérer des spécifications techniques complexes, de l'espacement des ailettes aux mécanismes de dégivrage, pour empêcher la formation de ponts de glace et maintenir des températures uniformes. La sélection du bon refroidisseur d'air monté au plafond nécessite une évaluation rigoureuse des exigences thermodynamiques, des contraintes spatiales et des exigences opérationnelles à long terme. Ce guide fournit un cadre pour évaluer et spécifier l'unité appropriée pour les environnements de surgélation industriels et commerciaux.
La mise en place d"une installation de stockage frigorifique fiable commence par la définition des paramètres opérationnels exacts requis par l"inventaire. Un environnement de congélation réussi doit maintenir des tolérances de température strictes tout en gérant les charges thermiques continues provenant de diverses sources.
Vous devez établir les exigences spécifiques de température et les écarts acceptables pour le produit stocké. Le stockage médical et pharmaceutique nécessite souvent des températures ultra-basses avec une tolérance zéro aux fluctuations. En revanche, une glacière typique pour le stockage d'aliments surgelés peut fonctionner de manière optimale à -20 °C, mais peut résister à des variations mineures pendant les cycles de dégivrage. La définition de cette référence dicte la capacité de refroidissement requise et la sensibilité des systèmes de contrôle que vous devez mettre en œuvre sur site.
Un calcul précis de la charge thermique est obligatoire pour la longévité du système. Vous devez prendre en compte plusieurs sources de pénétration de chaleur pour dimensionner correctement l’équipement. Ne pas prendre en compte l’une de ces variables entraîne un équipement sous-dimensionné qui fonctionne en continu sans jamais atteindre le point de consigne.
L"air froid doit atteindre tous les coins de la pièce pour éviter la détérioration du produit. Une circulation d’air à grande vitesse est nécessaire pour pénétrer dans les palettes densément emballées et éviter les points chauds localisés. Le système doit générer suffisamment de pression statique pour pousser l"air froid à travers les systèmes de rayonnages, garantissant ainsi que les stocks stockés au centre d"une palette reçoivent le même effet de refroidissement que les articles situés sur le périmètre. Une cartographie appropriée du flux d’air évite les zones mortes où le gel et la chaleur peuvent s’accumuler.

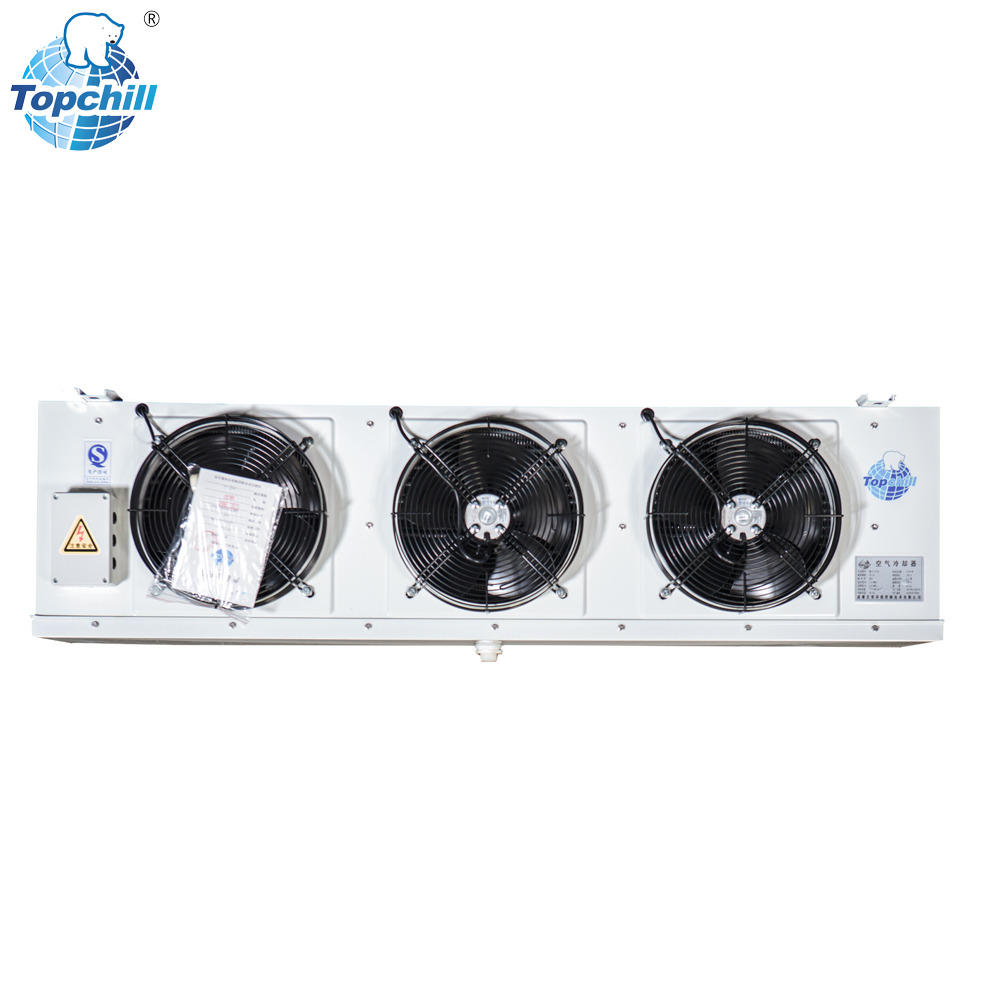

L'architecture interne d'un refroidisseur de chambre froide à basse température détermine sa capacité à gérer des conditions inférieures à zéro sans succomber à des blocages de glace ou à une défaillance mécanique. La sélection des composants a un impact direct sur les performances sur le terrain.
La densité des ailettes a un impact direct sur la rapidité avec laquelle le givre s’accumule sur le serpentin de l’évaporateur. L"espacement standard de 4 mm ne fonctionne pas dans les congélateurs, car les espaces étroits se comblent rapidement avec de la glace, étouffant le flux d"air et obligeant le compresseur à travailler plus fort. Pour les applications en dessous de zéro, un espacement des ailettes de 7 mm à 12 mm est la norme industrielle. Cet espace plus large permet à l"unité de fonctionner plus longtemps entre les cycles de dégivrage, maintenant ainsi une température ambiante plus constante.
La conception de la bobine à 5 rangées utilisant des tubes en cuivre de 9,52 mm est devenue une référence en matière d"efficacité. Cette géométrie spécifique optimise la vitesse du réfrigérant et le volume interne, maximisant ainsi l"efficacité du transfert de chaleur dans un boîtier compact. Il fournit la surface nécessaire pour un échange thermique rapide sans nécessiter une unité massive et encombrante qui ronge la capacité de stockage verticale.
La conductivité thermique et la durabilité déterminent la sélection des matériaux dans la réfrigération industrielle. Les tubes en cuivre offrent des taux de transfert de chaleur supérieurs et peuvent résister aux pressions élevées des réfrigérants modernes. L"aluminium est généralement utilisé pour les ailettes afin de maintenir le poids global de l"unité à un niveau gérable tout en maximisant la surface d"échange thermique. Selon l"environnement de stockage, des revêtements anticorrosion sont indispensables. Des ailettes recouvertes d"époxy ou des boîtiers entièrement en acier inoxydable protègent l"équipement dans des environnements difficiles, tels que les zones côtières à forte salinité ambiante ou les installations de stockage d"aliments très acides.
Les spécifications des ventilateurs axiaux doivent correspondre aux dimensions de la pièce. Vous devez évaluer la distance de projection d’air et les exigences en pieds cubes par minute (CFM) par rapport à la longueur de la pièce. Les moteurs EC (à commutation électronique) offrent des avantages significatifs par rapport aux moteurs AC traditionnels. Ils offrent un contrôle de vitesse variable, consomment moins d’énergie et génèrent moins de chaleur interne. Les configurations du diamètre des pales du ventilateur doivent correspondre à la superficie totale de la pièce pour garantir un échange d"air complet et éviter les poches d"air stagnantes.
L'accumulation de glace est inévitable en cas de surgélation. La manière dont un évaporateur plafonnier gère cette glace dicte son efficacité globale et la stabilité de la température ambiante.
| Notes d'application sur le terrain du | mécanisme | de dégivrage |
|---|---|---|
| Dégivrage électrique | Éléments chauffants en acier inoxydable insérés directement dans le bloc de serpentin et le bac de récupération. | Haute fiabilité et installation simple. Entraîne une consommation d’énergie opérationnelle élevée et risque un transfert de chaleur localisé vers la chambre froide. |
| Dégivrage au gaz chaud | Inverse le cycle de réfrigération pour pomper le gaz chaud à travers les serpentins de l"évaporateur. | Fusion très efficace et rapide. Minimise les pics de température ambiante mais nécessite des vannes de régulation complexes et une tuyauterie étendue. |
| Dégivrage de l"eau | Pulvérise un volume contrôlé d’eau sur les serpentins pour faire fondre le givre. | Efficace pour les installations industrielles de grande capacité. Présente de graves risques de gel dans les conduites d’évacuation si elles ne sont pas parfaitement inclinées et chauffées. |
Les systèmes de dégivrage électrique utilisent des éléments chauffants en acier inoxydable insérés directement dans le bloc de serpentin et le bac de récupération. Ils offrent une grande fiabilité et un coût d’équipement initial inférieur. Cependant, ils nécessitent des exigences énergétiques opérationnelles élevées. La chaleur intense générée peut également se transférer dans la chambre froide, provoquant des pics de température temporaires que le compresseur doit ensuite surmonter.
Le dégivrage par gaz chaud fonctionne en inversant le cycle de réfrigération, en pompant les gaz chauds de refoulement du compresseur directement à travers les serpentins de l"évaporateur. Cette méthode est très efficace et rapide, car elle fait fondre la glace de l’intérieur vers l’extérieur. Il minimise les pics de température ambiante et réduit la consommation d"énergie par rapport aux radiateurs électriques. Le compromis est la complexité ; cela nécessite des vannes de régulation spécialisées, une tuyauterie supplémentaire et une main d"œuvre d"installation initiale plus élevée.
Le dégivrage à l"eau consiste à pulvériser un volume contrôlé d"eau sur les serpentins pour faire fondre le givre accumulé. Bien que très efficace pour des installations industrielles spécifiques avec des demandes de capacité massives, il introduit des risques importants dans les environnements de surgélation. Si les conduites d"évacuation ne sont pas parfaitement inclinées, fortement isolées et chauffées, l"eau de dégivrage gèlera, entraînant des canalisations bouchées, des débordements de cuvettes et de graves dommages à l"équipement.
Le bon emplacement physique d’un refroidisseur d’air pour congélateur est tout aussi essentiel que ses spécifications internes. Un mauvais positionnement entraîne des cycles courts, un givrage important et une ruine des stocks.
Les installations montées au plafond offrent une dynamique de flux d’air supérieure. Ils assurent une distribution d"air radiale descendante qui couvre la pièce de manière plus uniforme que le flux directionnel des systèmes muraux. De plus, le montage au plafond maximise l’espace de stockage vertical utilisable des palettes. En gardant l"équipement au-dessus de votre tête, vous éliminez le risque de dommages physiques causés par les chariots élévateurs naviguant dans des allées étroites.
De nombreuses chambres froides sont confrontées à des limitations spatiales. Les refroidisseurs d"air de plafond inclinés dotés de profils compacts et de faible hauteur sont spécialement conçus pour maximiser le stockage vertical dans les petites chambres froides avec de faibles dégagements sous plafond. Lors de l"installation de ces unités, vous devez évaluer les exigences de dégagement autour du boîtier. Un espace suffisant derrière le serpentin est obligatoire pour un flux d"air de retour optimal et pour fournir aux techniciens un accès suffisant pour l"entretien de routine.
Les unités doivent être positionnées stratégiquement à l’écart des portes actives. Placer un évaporateur trop près d"une porte garantit une pénétration immédiate de l"humidité, conduisant à un givrage rapide du serpentin et à des cycles de dégivrage constants. Vous devez également dimensionner la configuration du ventilateur en fonction de la longueur de la pièce. Cartographiez les configurations multi-ventilateurs pour les pièces dépassant les limites de jet d"air standard. Mettez en œuvre plusieurs systèmes de ventilation pour les pièces de plus de 18 pieds (5,5 mètres) pour garantir que l"air froid atteigne le mur du fond, éliminant ainsi les zones mortes et assurant un refroidissement uniforme dans tout l"inventaire stocké.
Évaluer la viabilité à long terme d’un équipement de réfrigération nécessite de regarder au-delà du prix d’achat initial. L"efficacité opérationnelle est dictée par la sélection des composants et l"accessibilité de la maintenance.
Le compromis entre les moteurs AC standard et les moteurs EC à haut rendement est une considération primordiale. Bien que les moteurs EC entraînent une dépense d"investissement initiale plus élevée, leurs capacités de vitesse variable et leur faible consommation d"énergie réduisent considérablement la consommation d"énergie quotidienne. Le calcul du seuil de rentabilité basé sur un fonctionnement continu justifie généralement la mise à niveau pour les environnements surgelés.
Évaluer la conception du boîtier de l"unité. Des fonctionnalités telles que des bacs d"égouttage à charnières, des panneaux latéraux facilement amovibles et des panneaux de ventilateur rabattables réduisent considérablement les heures de travail lors du nettoyage de routine et du remplacement des composants. Les équipements difficiles à entretenir souffriront inévitablement d’une maintenance différée, conduisant à une panne prématurée.
Les contrôleurs de dégivrage intelligents, basés sur la demande, utilisent des capteurs pour détecter l"épaisseur réelle de la glace sur les serpentins. Cette technologie réduit les cycles de chauffage inutiles par rapport aux horloges de dégivrage traditionnelles basées sur le temps. En déclenchant un dégivrage uniquement lorsque cela est physiquement nécessaire, le système économise de l"énergie et maintient une température ambiante plus stable.
L"installation d"équipements de réfrigération lourds dans des environnements sous zéro introduit des risques structurels et opérationnels spécifiques qui nécessitent une atténuation proactive.
Un risque majeur concerne les unités lourdes chargées de glace qui compromettent les plafonds en panneaux métalliques isolés (IMP). À mesure que le givre s"accumule entre les cycles de dégivrage, le poids de l"appareil augmente considérablement. Pour atténuer cela, exigez des évaluations des charges structurelles avant l’installation. Spécifiez le matériel de suspension, les plaques de support et les supports à rupture de pont thermique appropriés pour répartir le poids en toute sécurité et empêcher les ponts thermiques à travers les panneaux de plafond.
La recongélation du givre fondu dans le bac de récupération ou la tuyauterie est un point de défaillance catastrophique. Cela entraîne une accumulation de glace qui bloque la circulation de l’air et peut éventuellement briser les pales du ventilateur. Atténuez ce risque en spécifiant des bacs de récupération chauffés et inclinés. Assurez-vous que toutes les conduites de drainage sont tracées thermiquement, fortement isolées et acheminées directement hors de la zone de congélation avec un siphon en P externe pour empêcher l"air chaud de remonter dans le tuyau.
Un refroidisseur d"air monté au plafond dans une chambre de congélation est un composant hautement technique qui dicte la viabilité, l"efficacité et la sécurité de l"ensemble des opérations d"entreposage frigorifique. La matrice de décision nécessite un équilibre minutieux entre les besoins thermodynamiques et les contraintes physiques.
R : Pour les applications de surgélation (-18°C et moins), un espacement minimum des ailettes de 7 mm à 12 mm est requis pour permettre l"accumulation de givre entre les cycles de dégivrage sans restreindre le flux d"air.
R : Les évaporateurs de plafond pour entrepôts frigorifiques sont construits avec un espacement d"ailettes plus large, des géométries de serpentins spécialisées à 5 rangées, des mécanismes de dégivrage robustes intégrés et des moteurs de ventilateur spécialisés conçus pour fonctionner en continu à des températures inférieures à zéro.
R : Les unités doivent être montées au ras du plafond, soufflant de l"air sur la longueur la plus longue et dégagée de la pièce, et placées à l"écart des portes principales afin de minimiser l"entrée d"air ambiant chaud et humide.
R : L"accumulation rapide de glace est généralement causée par un espacement insuffisant des ailettes, des ouvertures de porte excessives permettant l"infiltration d"humidité, un cycle de dégivrage défectueux ou un dimensionnement inapproprié de l"unité entraînant un fonctionnement continu du compresseur.
R : Oui, les tubes en cuivre offrent une conductivité thermique et une durabilité supérieures sous les réfrigérants à haute pression, tandis que des ailettes en aluminium sont utilisées pour maintenir la légèreté de l"unité et maximiser la surface d"échange thermique.
R : Le nombre de ventilateurs est dicté par la longueur et le volume global de la pièce. Pour les pièces de plus de 18 pieds (5,5 mètres), des unités à plusieurs ventilateurs ou plusieurs refroidisseurs séparés sont nécessaires pour garantir que le jet d"air atteigne le mur du fond.
R : Oui. Les refroidisseurs d"air de plafond inclinés présentent une conception compacte et discrète spécialement conçue pour les pièces avec de faibles hauteurs de plafond, vous permettant de maximiser l"espace de stockage tout en maintenant un flux d"air de retour approprié.
