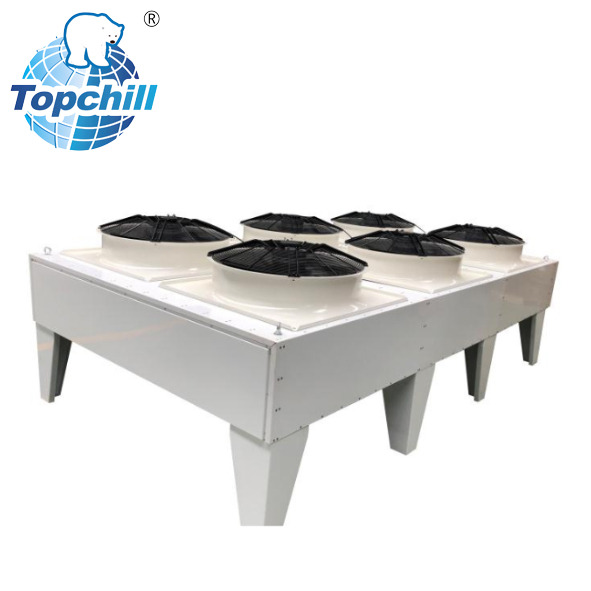

Les condenseurs sous-dimensionnés ou mal adaptés dans les systèmes de réfrigération lourds présentent de graves risques opérationnels et financiers. Lorsque le rejet de chaleur ne parvient pas à suivre le rythme de la charge thermique, les installations subissent une panne immédiate du compresseur, de graves déséquilibres de pression du système et un gaspillage d"énergie exponentiel. Les gestionnaires d"installations et les ingénieurs sont confrontés au défi constant d"équilibrer les exigences précises en matière de chaleur totale de rejet (THR) avec les contraintes environnementales spécifiques au site, les limitations spatiales et une conformité réglementaire stricte. La sélection du bon équipement nécessite un cadre systématique basé sur l’ingénierie plutôt que de s’appuyer sur des estimations empiriques. L"évaluation, le dimensionnement et la spécification de l"unité appropriée garantissent un rejet de chaleur fiable et s"alignent sur les demandes de refroidissement industriel à long terme. Ce guide détaille les étapes exactes pour faire correspondre les composants, calculer les charges et garantir que votre système fonctionne efficacement sous des contraintes maximales. Nous couvrirons l’équilibrage des composants, les références environnementales et les stratégies pratiques d’atténuation des risques d’installation courants.
Les ingénieurs doivent faire une distinction stricte entre la capacité nette de réfrigération et le THR. La capacité de refroidissement nette mesure la chaleur évacuée de l’espace réfrigéré. Le THR inclut cette capacité nette plus la chaleur générée par le moteur du compresseur et la surchauffe de la conduite d'aspiration. Vous devez tenir compte de la chaleur du moteur du compresseur selon que le compresseur est ouvert, semi-hermétique ou hermétique. La surchauffe de la conduite d'aspiration ajoute une charge thermique supplémentaire que le condenseur doit rejeter. S'appuyer sur le tonnage nominal plutôt que sur le calcul des charges thermiques exactes du système entraîne de graves erreurs de dimensionnement. Un système conçu pour 50 tonnes de refroidissement peut nécessiter un condenseur capable de rejeter 65 tonnes de chaleur. Vous devez analyser le choix crucial entre le choix d'un condenseur à distance adapté sur mesure et celui d'une unité de condensation préemballée sélectionnée par le fabricant. L'adaptation personnalisée garantit que le condenseur industriel gère le profil opérationnel spécifique de votre installation.
Pour déterminer avec précision le THR, les ingénieurs appliquent des multiplicateurs de chaleur spécifiques en fonction du type de compresseur et des conditions de fonctionnement. Le tableau ci-dessous présente les plages de multiplicateurs standard utilisées dans les calculs sur le terrain.
| Type de compresseur | Multiplicateur THR typique (basse température) | Multiplicateur THR typique (température moyenne) | Caractéristiques de la source de chaleur |
|---|---|---|---|
| Ouvrir le lecteur | 1,20 - 1,25 | 1.15 - 1.20 | La chaleur du moteur est rejetée dans l"air ambiant et non dans le réfrigérant. |
| Semi-Hermétique | 1h30 - 1h40 | 1h25 - 1h30 | Chaleur du moteur absorbée par les gaz d"aspiration, s"ajoutant au THR. |
| Hermétique | 1,35 - 1,45 | 13h30 - 13h35 | Chaleur de l’ensemble du moteur et du compresseur absorbée par le réfrigérant. |
La correspondance des composants du système détermine les pressions d’aspiration et de refoulement du système. L"équilibrage de la capacité du condenseur avec les courbes de performances des évaporateurs et des compresseurs existants garantit un fonctionnement stable. Si les composants ne correspondent pas, le système va chercher, cyclera rapidement ou ne parviendra pas à maintenir les points de consigne. La surcondensation provoque un retour de liquide et un manque de détendeur, entraînant de mauvaises performances de l"évaporateur. Une sous-condensation entraîne une pression de refoulement élevée et des températures de refoulement élevées, qui dégradent l"huile du compresseur et réduisent considérablement la durée de vie du compresseur. Un dimensionnement précis évite ces extrêmes.
Suivez ces étapes pour garantir un bon équilibrage des composants :
La sélection des températures ambiantes de conception nécessite d’évaluer les températures extrêmes estivales par rapport aux moyennes opérationnelles tout au long de l’année. Concevoir strictement pour les heures les plus chaudes de l’année pourrait donner lieu à une unité surdimensionnée qui aurait du mal à contrôler la pression de refoulement en hiver. A l’inverse, un sous-dimensionnement pour des températures moyennes garantit la panne lors des canicules. L’altitude du site et l’humidité relative ont un impact sur la densité de l’air. Une densité d'air plus faible à haute altitude réduit le flux massique d'air à travers les serpentins, diminuant ainsi les performances d'un échangeur de chaleur robuste . Vous devez également établir des exigences acoustiques de base basées sur les ordonnances locales sur le bruit et la proximité des installations avec les zones résidentielles.
L"altitude dégrade considérablement l"efficacité du transfert de chaleur. Les ingénieurs doivent appliquer des facteurs de correction à la capacité nominale du condenseur au niveau de la mer.
| Altitude (pieds au-dessus du niveau de la mer) | Rapport de densité de l'air | Facteur de correction de capacité |
|---|---|---|
| 0 (niveau de la mer) | 1.000 | 1.00 |
| 2 000 | 0.928 | 0.94 |
| 4 000 | 0.860 | 0.88 |
| 6 000 | 0.796 | 0.82 |
La préférence d'un système refroidi par air plutôt que de solutions refroidies à l'eau ou à condensation par évaporation dépend de seuils techniques. Les unités refroidies par air éliminent la consommation d’eau et les programmes de traitement chimique associés. Vous devez évaluer les considérations en matière d’empreinte, les réglementations sur la rareté de l’eau et les frais de maintenance associés à chaque configuration. Les configurations refroidies par air nécessitent une dynamique de flux d’air spécifique dans les configurations industrielles denses. Ils ont besoin d'un espace suffisant pour empêcher la recirculation de l'air chaud évacué vers l'admission. Un système de rejet de chaleur par réfrigération doit respirer librement pour maintenir son efficacité.
Lorsque vous comparez un condenseur TP à des alternatives par évaporation, tenez compte des différences opérationnelles suivantes :
La comparaison des moteurs AC à vitesse fixe avec les moteurs à entraînement à vitesse variable (VSD) et à commutation électronique (EC) révèle des différences significatives en termes d"efficacité à charge partielle et de contrôle de la pression de refoulement. Les moteurs EC modulent la vitesse de manière transparente, maintenant des pressions stables tout en réduisant la consommation d"énergie par temps plus frais. Évaluer les différences structurelles et de performances entre les conceptions de ventilateurs à tirage induit et à tirage forcé. Le tirage induit aspire l’air à travers le serpentin, assurant une distribution uniforme de l’air. Le tirage forcé pousse l’air, ce qui peut être utile dans des contraintes spatiales spécifiques. La conception des pales du ventilateur a un impact direct sur la puissance acoustique et le débit d"air volumétrique, ce qui nécessite une sélection minutieuse pour les sites sensibles au bruit.
La construction traditionnelle en tube de cuivre et ailettes en aluminium offre une fiabilité éprouvée. Les conceptions d'échangeurs de chaleur à microcanaux (MCHE) offrent un poids inférieur et une réduction significative de la charge de réfrigérant. Cependant, les serpentins MCHE nécessitent une filtration précise pour éviter le colmatage. Les revêtements de protection appliqués en usine, tels que les traitements électroniques, époxy ou phénoliques, atténuent la corrosion galvanique dans les environnements industriels côtiers ou chimiquement agressifs. La relation entre l'espacement des ailettes (FPI - Fins Per Inch) et les taux d'encrassement est critique. Un large espacement des ailettes empêche un colmatage rapide dans les endroits poussiéreux ou riches en débris. Un condenseur TP refroidi par air fonctionnant dans une usine de papier nécessite un espacement des ailettes très différent de celui d'un toit commercial propre.
| Type de revêtement | Méthode d'application | Niveau de résistance à la corrosion | Meilleur cas d'utilisation |
|---|---|---|---|
| Polyuréthane | Appliqué par pulvérisation | Modéré | Environnements urbains généraux avec une légère pollution. |
| Revêtement époxy époxy (E-Coat) | Bain d"immersion | Haut | Zones côtières fortement exposées aux embruns salins. |
| Phénolique | Tremper et cuire au four | Extrême | Usines chimiques et sites industriels hautement corrosifs. |
Les exigences de conception diffèrent pour les mélanges HFC/HFO actuels par rapport à la transition vers des réfrigérants naturels comme le CO2, l"ammoniac ou le propane. Évaluez les pressions nominales, les seuils de pression d"éclatement et la compatibilité des matériaux requis pour les réfrigérants haute pression comme le R-744 (CO2). Assurer la conformité aux mandats mis à jour de la loi EPA/AIM et aux calendriers mondiaux de réduction progressive. La sélection d"une unité compatible avec les réfrigérants à faible PRG protège votre investissement contre les futures interdictions réglementaires.
Des ports de surveillance de pression accessibles (vannes Schrader) et des jauges robustes sont essentiels pour les contrôles de routine de la pression du système. Les voyants de conduite de liquide intégrés et les capteurs électroniques de niveau de réfrigérant détectent les conditions de faible charge avant qu"elles ne provoquent un surmenage du compresseur. Évaluer la facilité d’entretien des bobines. Les panneaux d"accès doivent permettre un lavage à haute pression sans endommager les structures délicates des ailerons. Un accès approprié pour la maintenance garantit que l"unité fonctionne avec une efficacité maximale tout au long de sa durée de vie.
Les contrôles de fonctionnement de routine doivent inclure :
Les ventilateurs étagés ou les vitesses de ventilateur modulantes maintiennent des pressions de condensation stables dans des conditions ambiantes variables. Évaluez les capacités d"intégration du panneau de commande du condenseur avec des systèmes de gestion de bâtiment (BMS) modernes et des commandes de réfrigération de supervision. Mettez en œuvre un contrôle de pression de refoulement flottant pour optimiser la consommation d’énergie pendant les périodes de basse température ambiante. Cette stratégie permet aux pressions de condensation de chuter avec la température ambiante, réduisant ainsi considérablement la consommation d"énergie du compresseur.
Sous-dimensionner un condenseur pour réduire les coûts d’achat initiaux entraîne une pénalité énergétique à long terme et une usure accélérée du compresseur. L"impact financier de la fréquence de maintenance, de l"accessibilité au nettoyage des serpentins et du coût des temps d"arrêt imprévus dépasse de loin les économies mineures sur les dépenses d"investissement. Calculez la période de récupération des fonctionnalités haut de gamme telles que les moteurs EC et les revêtements avancés de bobines. Ces fonctionnalités réduisent les coûts d’exploitation et prolongent la durée de vie des équipements, offrant ainsi un fort retour sur investissement.
Examinez le compromis entre les contraintes de taille physique, telles que les limites de charge du toit et la taille des dalles, et la nécessité de surfaces de transfert de chaleur plus grandes pour atteindre des températures de condensation plus basses. Les serpentins plus grands rejettent la chaleur plus efficacement mais nécessitent plus d"espace et de support structurel. Discutez de l"équilibre entre les limitations acoustiques, qui nécessitent des ventilateurs à faible vitesse, et la nécessité d"un flux d"air à haute vitesse pour maximiser le rejet de chaleur dans des espaces compacts. Vous devez équilibrer les restrictions de bruit avec les exigences de performance.
Des exigences strictes en matière de dégagement et les meilleures pratiques de placement sur site garantissent une admission et un échappement sans obstruction. L"installation d"unités dans des puits architecturaux, à proximité de hauts murs ou à proximité d"autres équipements rejetant la chaleur risque de provoquer un court-circuit du flux d"air, où l"air chaud évacué est aspiré vers l"admission. Atténuez les impacts du vent dominant sur les performances du ventilateur et la stabilité de la pression de refoulement en orientant correctement l"unité ou en installant des déflecteurs d"air. Un bon placement est aussi important qu’un bon dimensionnement.
Les normes d"ingénierie imposent de dimensionner les conduites de gaz d"évacuation pour maintenir une vitesse adéquate du réfrigérant sans induire une chute de pression excessive. Un mauvais retour d’huile lors d’un fonctionnement à température ambiante basse et dans des conditions de charge partielle endommage les compresseurs. Spécifiez les exigences relatives aux siphons de la conduite de refoulement, aux siphons inversés et au pas de tuyauterie approprié pour protéger le compresseur. Une conception correcte de la tuyauterie garantit que l"huile circule à travers le système et retourne en toute sécurité au carter du compresseur.
L"échange d"une unité plus ancienne contre un condenseur moderne présente des problèmes de compatibilité, tels que la correspondance avec des diamètres de tuyauterie existants qui ne correspondent pas. Établissez des protocoles de rinçage du système pour atténuer les problèmes de contamination par l’huile lors de la transition de l’huile minérale à l’huile POE. Tenez compte des directives de vérification des charges structurelles lors du remplacement d"unités en cuivre/aluminium plus volumineuses par une technologie de microcanaux plus légère sur les structures de toit existantes. Assurez-vous que la structure existante peut prendre en charge la nouvelle configuration de l"équipement.
R : Les condenseurs industriels sont conçus pour un fonctionnement continu et intensif. Ils sont dotés de matériaux de bobine plus épais, d"une protection avancée contre la corrosion et d"une capacité nominale plus élevée. Cela leur permet de gérer des charges thermiques plus importantes et de survivre dans des environnements plus difficiles par rapport aux unités commerciales standard.
R : Calculez le THR en ajoutant la capacité nette de refroidissement de la réfrigération à la chaleur générée par le moteur du compresseur et à la surchauffe de la conduite d"aspiration. Vous devez appliquer des multiplicateurs de chaleur spécifiques selon que le compresseur est ouvert, semi-hermétique ou hermétique.
R : Faites correspondre les composants en traçant les courbes de performances du compresseur par rapport à la capacité du condenseur à vos températures ambiantes de conception spécifiques. Assurez-vous que le condenseur peut rejeter la chaleur requise à la température de condensation cible sans provoquer de déséquilibres de pression ou de retour de liquide.
R : Oui. Lorsqu"elles sont équipées de mécanismes de contrôle de capacité appropriés tels que des moteurs EC à vitesse variable, des étages de ventilateur ou des commandes de pression de tête flottantes, les unités refroidies par air maintiennent un fonctionnement stable et empêchent le retour de liquide dans des conditions ambiantes extrêmement basses.
R : L"espacement des ailettes détermine la facilité avec laquelle le serpentin s"obstrue par des débris en suspension dans l"air. Un espacement plus large, ou un nombre d"ailettes par pouce (FPI) plus faible, est nécessaire dans les environnements poussiéreux ou industriels pour éviter un encrassement rapide, maintenir une circulation d"air appropriée et permettre un nettoyage à haute pression plus facile.
